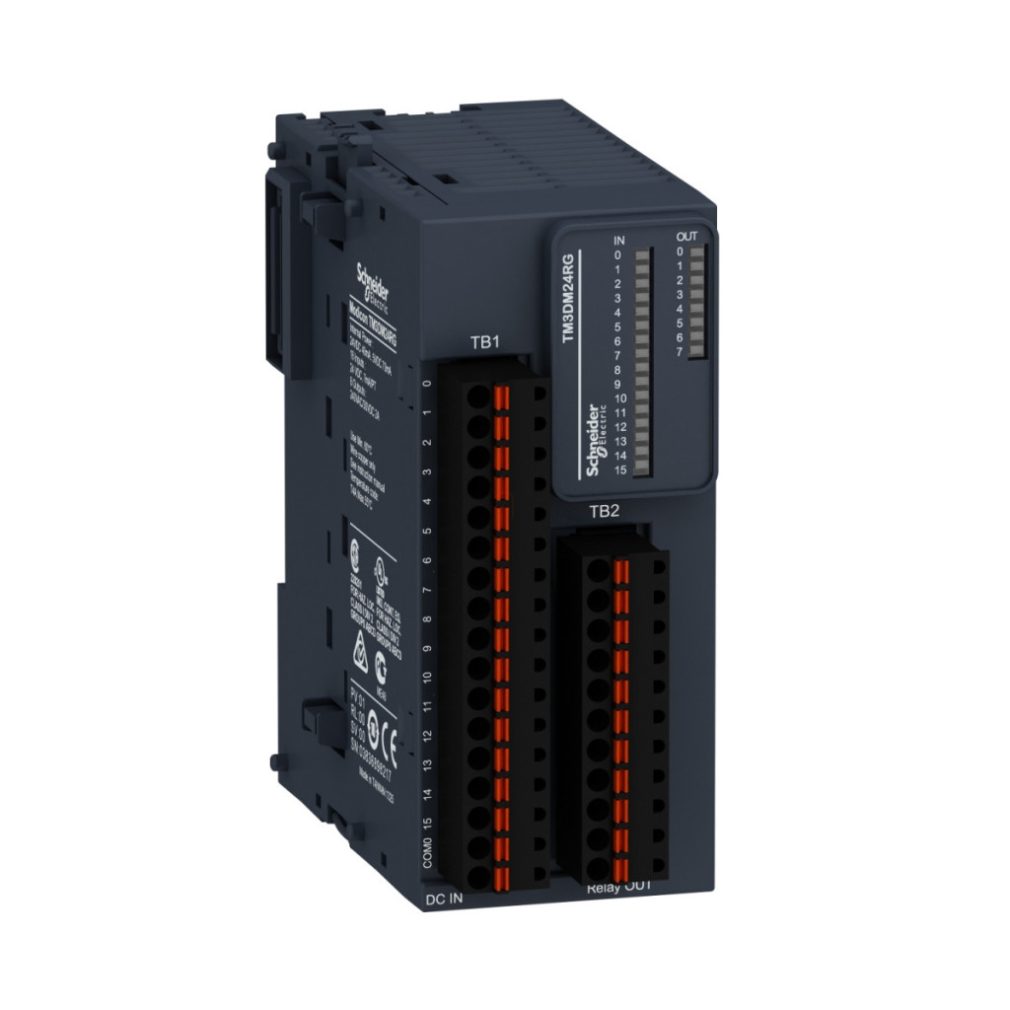

Schneider Electric Modicon TM3DM24RG este un modul de expansiune I/O digital extrem de versatil, ideal pentru sistemele de control industrial. Acest modul, care funcționează la 24 VCC, oferă un total de 24 de canale I/O: 16 intrări digitale și 8 ieșiri releu cu conexiuni cu arc. TM3DM24RG este pe deplin compatibil cu familiile de PLC Modicon M241, M251, M221 și M262, fiind ideal pentru extinderea sistemelor existente sau construirea de noi soluții de control. Designul modulului reflectă calitatea tradițională și fiabilă a Schneider Electric. LED-urile oferă o indicare clară a stării pe partea de intrare și ieșire - un LED verde pe fiecare canal indică starea I/O, permițând verificarea funcționării dintr-o singură privire. Ieșirile modulului TM3DM24RG pot fi operate cu logică pozitivă sau negativă, oferind un grad ridicat de flexibilitate în diverse aplicații industriale. Datorită ieșirilor releului, este potrivit pentru comutarea sarcinilor de curent alternativ și continuu și oferă o durabilitate mecanică remarcabilă pentru până la 20 de milioane de cicluri de comutare. Modulul este extrem de ușor de instalat: poate fi fixat pe o șină DIN standard de 35 mm (atât tipurile TH35-15, cât și TH35-7,5) sau chiar montat direct pe suprafața unui panou folosind kitul de montare inclus. Dimensiunile sale compacte (90 mm înălțime, 42,9 mm lățime și 84,6 mm adâncime) permit instalarea cu economie de spațiu chiar și în dulapuri de comandă înguste. Dispozitivul are marcajul CE, care garantează conformitatea cu standardele europene de siguranță și compatibilitate electromagnetică, cu un grad de poluare de 2. Cablarea modulului TM3DM24RG este bine documentată, cu diagrame de cablare detaliate disponibile atât pentru logica sursă (pozitivă), cât și pentru logica sink (negativă), cu soluții logice pozitive și negative. Pentru o funcționalitate corespunzătoare, este important de reținut că conectorii COM0, COM1 și COM2 nu sunt conectați intern. Este de remarcat faptul că, pentru a crește durata de viață a circuitelor de comutare și pentru a proteja împotriva potențialelor daune cauzate de sarcinile inductive, se recomandă conectarea unei diode de liberă rotație în paralel cu toate sarcinile inductive de curent continuu sau conectarea unui filtru RC în paralel cu toate sarcinile inductive de curent alternativ. Pentru cablurile neecranate, distanța maximă a cablului între dispozitive nu trebuie să depășească 30 de metri pentru funcțiile normale de intrare.
Schneider Electric Modicon TM3 - TM3DM24RG - modul de expansiune, 16 intrări digitale, 8 ieșiri releu digitale, 24 VCC, cu arc date tehnice
Caracteristici principale
Familia de produse: Modicon TM3
Tipul produsului: Modul I/O digital
Compatibilitate: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Logică ieșire digitală: Pozitivă sau negativă
Caracteristici suplimentare
Durată de viață mecanică: 20.000.000 de cicluri
Distanța maximă a cablului între dispozitive: Cablu neecranat: <30 m pentru intrare normală
Indicație locală: 1 LED per canal (verde) pentru starea I/O
Metodă de montare: Șină tip TH35-15 în conformitate cu IEC 60715, șină tip TH35-7,5 în conformitate cu IEC 60715, cu kit de montare pe placă sau panou
Dimensiuni
Înălțime: 90 mm
Lățime: 42,9 mm
Adâncime: 84,6 mm
Caracteristici de mediu
Marcaj: CE
Grad de poluare: 2
Diagrame de cablare și conectare
Diagramele de conectare arată modurile de conectare sursă și sink cu logică pozitivă și negativă. Terminalele COM0, COM1 și COM2 nu sunt conectate intern.
Pentru a crește durata de viață a comutatoarelor și a le proteja împotriva potențialelor deteriorări cauzate de sarcinile inductive, se recomandă conectarea unei diode de liberă rotație în paralel cu fiecare sarcină inductivă de curent continuu sau a unui filtru RC în paralel cu fiecare sarcină inductivă de curent alternativ.
Instrucțiuni de instalare
Modulul poate fi montat pe o șină standard TH35-15 sau TH35-7.5 sau poate fi fixat pe suprafața unui panou folosind kitul de montare adecvat. Documentația conține desene dimensionale detaliate și cerințe de spațiu pentru o instalare corespunzătoare.
