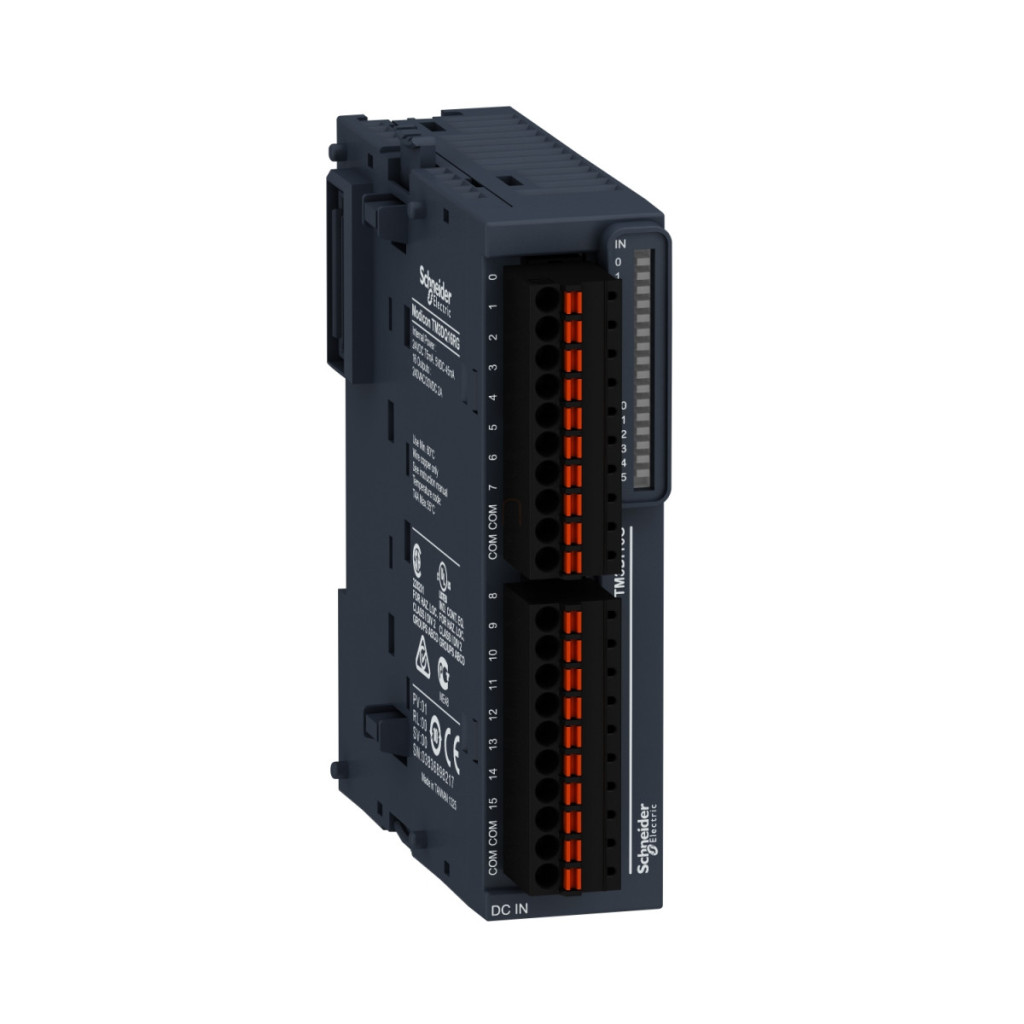

Modulul de expansiune Schneider Electric Modicon TM3DQ16RG este un dispozitiv compact de înaltă calitate, cu 16 ieșiri de releu, care se potrivește perfect cu familiile de PLC-uri Modicon. Acest modul conectat cu arc de 24 VCC este alegerea ideală pentru proiectele de automatizare industrială care necesită o soluție fiabilă de ieșire digitală. TM3DQ16RG este compatibil cu familiile de PLC-uri Modicon M241, M251, M221 și M262, fiind astfel perfect pentru sistemele Schneider Electric existente. Modulul are 16 ieșiri releu care pot fi utilizate cu logică pozitivă sau negativă, oferind flexibilitate maximă pentru o varietate de aplicații. Releele au o durată de viață mecanică remarcabilă de 20 de milioane de cicluri, asigurând o funcționare fiabilă pe termen lung. Indicatorii LED verzi de pe fiecare ieșire arată starea ieșirii, facilitând extrem de mult depanarea și monitorizarea funcționării. Distanța maximă de cablare pentru cablurile neecranate este de 30 de metri, ceea ce este suficient pentru majoritatea aplicațiilor industriale. Modulul Schneider Electric Modicon TM3DQ16RG oferă o gamă largă de opțiuni de montare. Poate fi montat pe o șină DIN TH35-15 sau TH35-7,5 în conformitate cu standardul IEC 60715 sau chiar direct pe un panou folosind kitul de montare furnizat. Dimensiunile compacte ale modulului (înălțime 90 mm, lățime 27,4 mm, adâncime 84,6 mm) permit o instalare care economisește spațiu, facilitând montarea chiar și în dulapuri de comutație cu spațiu limitat. Modulul are marcajul CE și este clasificat ca având gradul de poluare 2, ceea ce indică faptul că este proiectat pentru utilizare în medii industriale normale. Ghidul de cablare și instalare conține diagrame detaliate pentru conectarea corectă atât în logica pozitivă, cât și în cea negativă. Terminalele COM0 și COM1 nu sunt conectate intern, ceea ce oferă o mai mare flexibilitate în proiectarea sistemului. Un avantaj special al modulului este că, cu o protecție adecvată pentru sarcini inductive (diodă de liberă rotație pentru sarcini inductive de curent continuu, circuit RC snubber pentru sarcini inductive de curent alternativ), durata de viață a contactelor poate fi semnificativ mărită. TM3DQ16RG conține ieșiri releu adecvate pentru comutarea sarcinilor atât de curent continuu, cât și de curent alternativ, asigurând astfel o aplicabilitate largă în sistemele de automatizare industrială.
Schneider Electric Modicon TM3 - TM3DQ16RG - modul de expansiune, 16 ieșiri releu digitale, 24 VCC, cu arc tehnic date
Caracteristici principale
Familia de produse: Modicon TM3
Tipul produsului: Modul de ieșire digitală
Compatibilitate: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Logică de ieșire digitală: Pozitivă sau negativă
Caracteristici suplimentare
Durată de viață mecanică: 20.000.000 de cicluri
Distanța maximă a cablului între dispozitive: Cablu neecranat: <30 m pentru ieșire releu
Indicație locală: 1 LED per canal (verde) pentru starea ieșirii
Suport de montare: Șină tip TH35-15 în conformitate cu IEC 60715, șină tip TH35-7,5 în conformitate cu IEC 60715 sau cu kit de montare pe panou
Dimensiuni
Înălțime: 90 mm
Lățime: 27,4 mm
Adâncime: 84,6 mm
Mediu
Marcaj: CE
Grad de poluare: 2
Schema de cablare și conectare
Terminalele COM0 și COM1 nu sunt conectate intern. Pentru a crește durata de viață a contactelor și a le proteja împotriva potențialelor deteriorări cauzate de sarcini inductive, se recomandă conectarea unei diode de liberă rotație în paralel cu toate sarcinile inductive de curent continuu sau a unui circuit RC snubber în paralel cu toate sarcinile inductive de curent alternativ.
