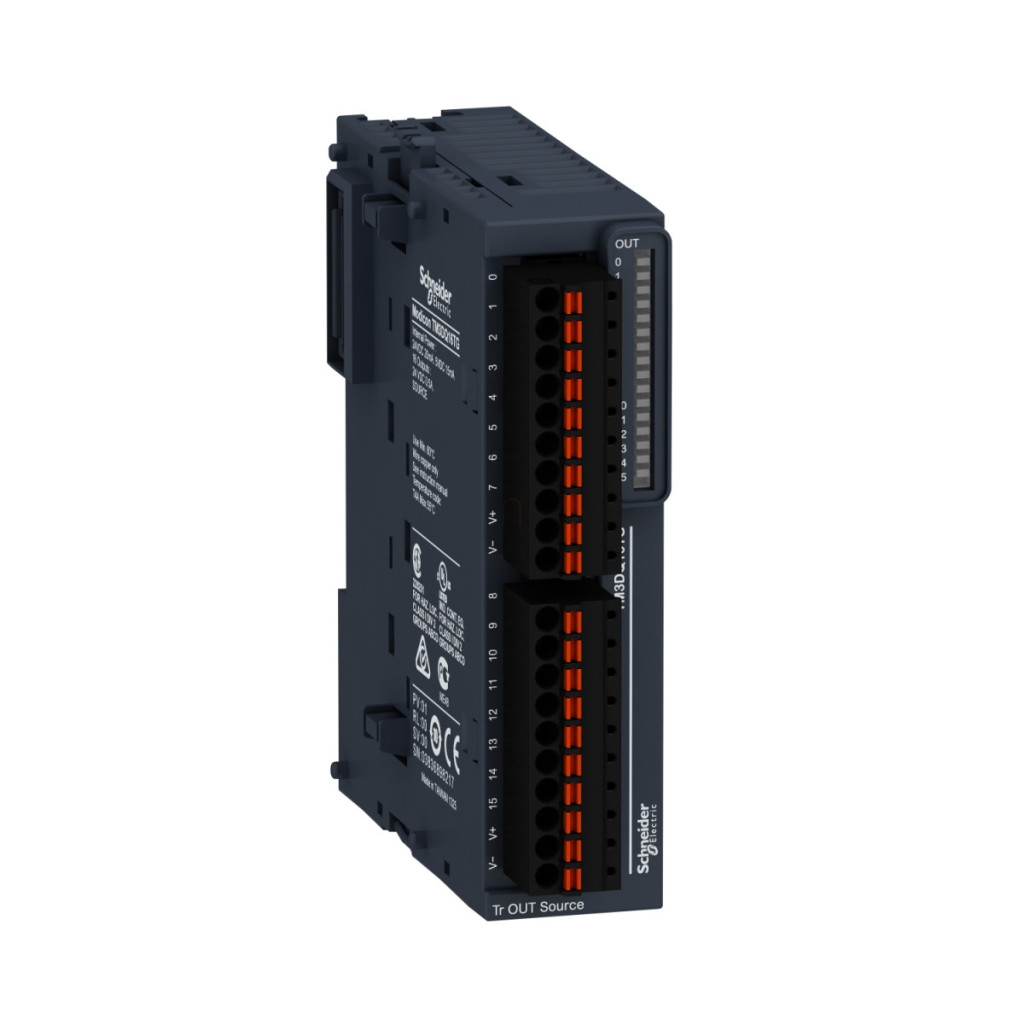

Modulul de ieșire digitală TM3DQ16TG din familia de module de expansiune Modicon TM3 de la Schneider Electric este o componentă cheie în soluțiile profesionale de automatizare. Această unitate compactă, dar puternică, oferă 16 ieșiri digitale PNP (sursă) cu tranzistor, cu terminale cu arc pentru o instalare rapidă și sigură. Modulul TM3DQ16TG este pe deplin compatibil cu familia de produse Modicon, inclusiv controlerele Modicon M241, Modicon M251, Modicon M221 și Modicon M262. Această compatibilitate flexibilă permite extinderea ușoară a sistemului și integrarea perfectă în infrastructura existentă Schneider Electric. Modulul funcționează cu logică pozitivă (sursă), fiind ideal pentru multe aplicații industriale în care este necesară o gestionare fiabilă a ieșirilor. Dispozitivul oferă un indicator LED verde pentru fiecare canal de ieșire, ceea ce face ca starea ieșirilor să fie imediat vizibilă, facilitând monitorizarea sistemului și diagnosticarea rapidă a defectelor. TM3DQ16TG este extrem de ușor și flexibil de instalat. Dispozitivul poate fi montat în mai multe moduri: pe o șină TH35-15 sau TH35-7,5 în conformitate cu standardul IEC 60715 sau direct pe un panou folosind un kit de montare. Modulul are dimensiuni compacte, cu o înălțime de 90 mm, o lățime de numai 27,4 mm și o adâncime de 84,6 mm, permițând utilizarea optimă a spațiului chiar și în dulapuri de comandă înguste. La proiectarea sistemului de control, este important să se rețină că distanța maximă de cablare între dispozitive nu trebuie să depășească 30 de metri pentru cablurile neecranate. Modulul are marcajul CE, care certifică faptul că respectă reglementările relevante ale Uniunii Europene în materie de siguranță, sănătate și mediu. Tehnologia de conectare cu arc utilizată în modulul Schneider Electric TM3DQ16TG asigură o conexiune stabilă, rezistentă la vibrații, accelerând în același timp procesele de instalare și întreținere. Schemele de cablare sunt clare și ușor de urmat, simplificând și mai mult instalarea. Protecția cu siguranță de tip T asigură siguranța dispozitivului și a componentelor sistemului conectate. Clasa de poluare 2 indică faptul că dispozitivul poate fi utilizat în medii în care, în mod normal, apare doar contaminare neconductivă. Modulul TM3DQ16TG este recomandat pentru aplicații industriale de control precis, unde este necesară o gestionare fiabilă a semnalelor de ieșire, cum ar fi în liniile de producție, echipamentele de ambalare sau sistemele de automatizare a clădirilor.
Schneider Electric Modicon TM3 - TM3DQ16TG - modul de expansiune, 16 ieșiri digitale tranzistor (sursă), 24 VCC, cu arc tehnic date
Caracteristici generale
Familia de produse: Modicon TM3
Tipul produsului: Modul de ieșire digitală
Compatibilitate: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Logică ieșire digitală: Logică pozitivă (sursă)
Informații suplimentare
Lungime maximă cablu între dispozitive: Cablu neecranat: <30 m pentru ieșire tranzistor
Indicații locale: 1 LED per canal (verde) pentru starea ieșirii
Opțiuni de montare: Șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 conform IEC 60715, cu kit de montare pe tablă sau panou
Caracteristici fizice
Înălțime: 90 mm
Lățime: 27,4 mm
Adâncime: 84,6 mm
Caracteristici de mediu
Marcaj: CE
Grad de poluare: 2
Informații privind conectarea
La conectare trebuie respectată schema de conectare atașată. Modulul de ieșire digital cu tranzistor (16 canale, sursă) trebuie protejat cu o siguranță de tip T. Modulul este echipat cu conectori cu arc, care facilitează conectarea rapidă și sigură.
