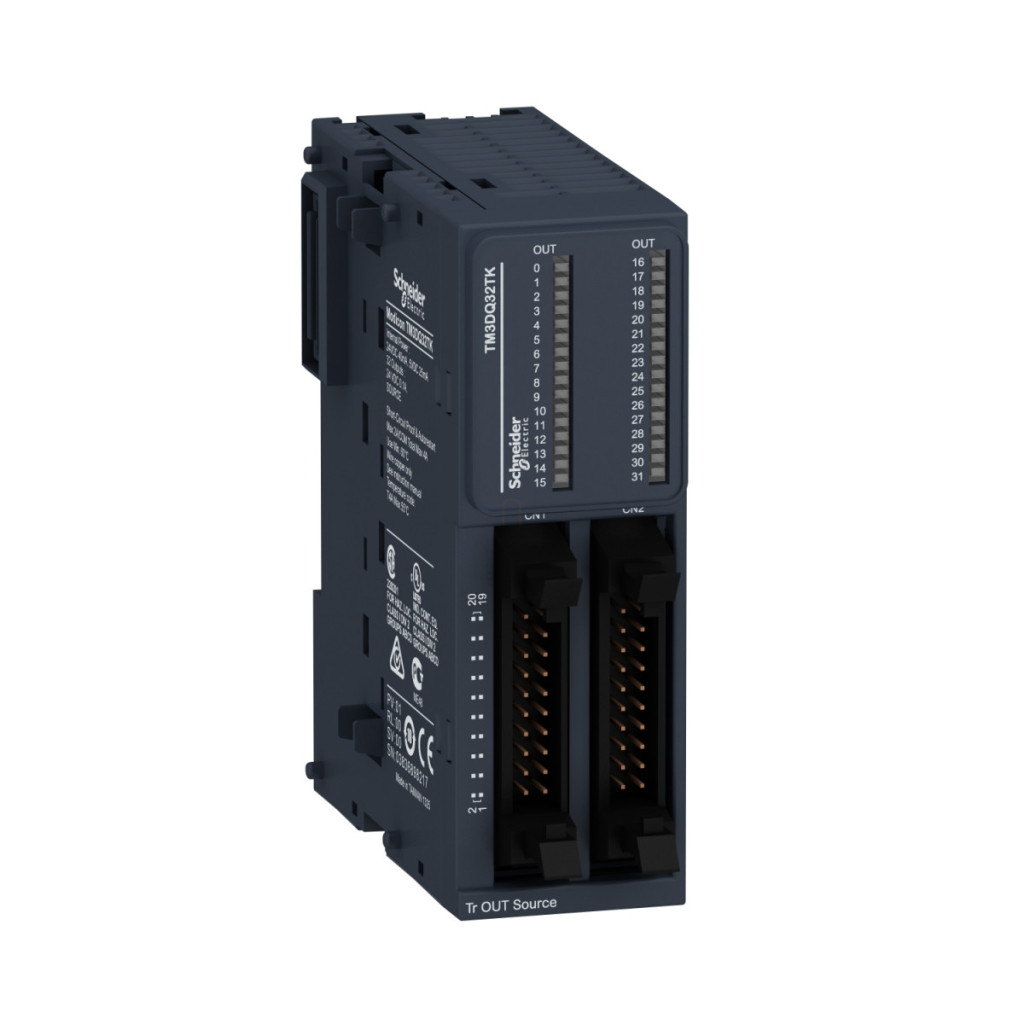

Schneider Electric Modicon TM3DQ32TK este un modul versatil de extindere a ieșirilor digitale, care oferă 32 de ieșiri tranzistor cu logică pozitivă (sursă) și conexiune HE10. Acest modul se integrează perfect în familia de produse Modicon și este deosebit de potrivit pentru utilizarea cu controlerele Modicon M241, M251, M221 și M262. Cu modulul TM3DQ32TK, puteți extinde semnificativ capacitățile de ieșire digitală ale sistemului dvs. de automatizare. Modulul de extindere Modicon TM3DQ32TK este deosebit de avantajos în aplicațiile industriale în care trebuie controlate numeroase semnale de ieșire. Ieșirile tranzistor cu logică pozitivă (sursă) sunt ideale pentru controlul diverselor dispozitive de mică putere, cum ar fi indicatoare luminoase, relee mici sau electrovalve. Datorită designului său compact, modulul ocupă un spațiu minim în dulapul de comandă, oferind în același timp funcționalitate maximă. Indicarea stării locale a modulului Modicon TM3DQ32TK este extrem de ușor de utilizat, fiecare canal având propriul LED verde care indică starea curentă a ieșirii, facilitând monitorizarea funcționării sistemului dvs. Instalarea este, de asemenea, simplă, deoarece modulul poate fi montat în mai multe moduri: îl puteți monta pe o șină tip top-hat TH35-15 sau TH35-7,5 în conformitate cu standardul IEC 60715 sau chiar direct pe un panou sau o placă folosind kitul de montare inclus. Dimensiunile modulului - 90 mm înălțime, 33,5 mm lățime și 81,3 mm adâncime - permit instalarea cu economie de spațiu chiar și în spații restrânse. Proprietățile electrice ale modulului Modicon TM3DQ32TK asigură o funcționare fiabilă într-o varietate de medii industriale. Din perspectiva cablării, este important de reținut că lungimea maximă a cablului neecranat pentru ieșirile tranzistorului este de 5 metri. Designul intern al modulului este astfel încât terminalele V0+ sunt conectate între ele, la fel ca terminalele V0-, terminalele V1+ și terminalele V1-. Cu toate acestea, este important de reținut că terminalele V0+ și V1+ nu sunt conectate între ele, la fel ca și terminalele V0- și V1-. Acest design oferă opțiuni flexibile de cablare pentru diferite aplicații.
Schneider Electric Modicon TM3 - TM3DQ32TK - modul de expansiune, 32 ieșiri digitale tranzistor (sursă), 24 VCC, Date tehnice HE10
Caracteristici principale
Familia de produse: Modicon TM3
Tipul produsului: Modul de ieșire digitală
Compatibilitate: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Logică ieșire digitală: Logică pozitivă (sursă)
Informații suplimentare
Lungime maximă cablu între dispozitive: Cablu neecranat: <5 m pentru ieșire tranzistor
Indicație locală: 1 LED per canal (verde) pentru a indica starea ieșirii
Opțiuni de montare: Șină tip TH35-15 în conformitate cu IEC 60715, șină tip TH35-7,5 în conformitate cu standardul IEC 60715, cu kit de montare pe placă sau panou
Dimensiuni și greutate
Înălțime: 90 mm
Lățime: 33,5 mm
Adâncime: 81,3 mm
Schema de conectare
Modul de ieșire tranzistor digital (32 canale, sursă)
- Terminalele V0+ sunt interconectate.
- Terminalele V0- sunt interconectate.
- Terminalele V1+ sunt interconectate.
- Terminalele V1- sunt interconectate.
- Terminalele V0+ și V1+ nu sunt interconectate.
- Terminalele V0- și V1- nu sunt conectate între ele.
Date de mediu
Marcaj: CE
Grad de poluare: 2
