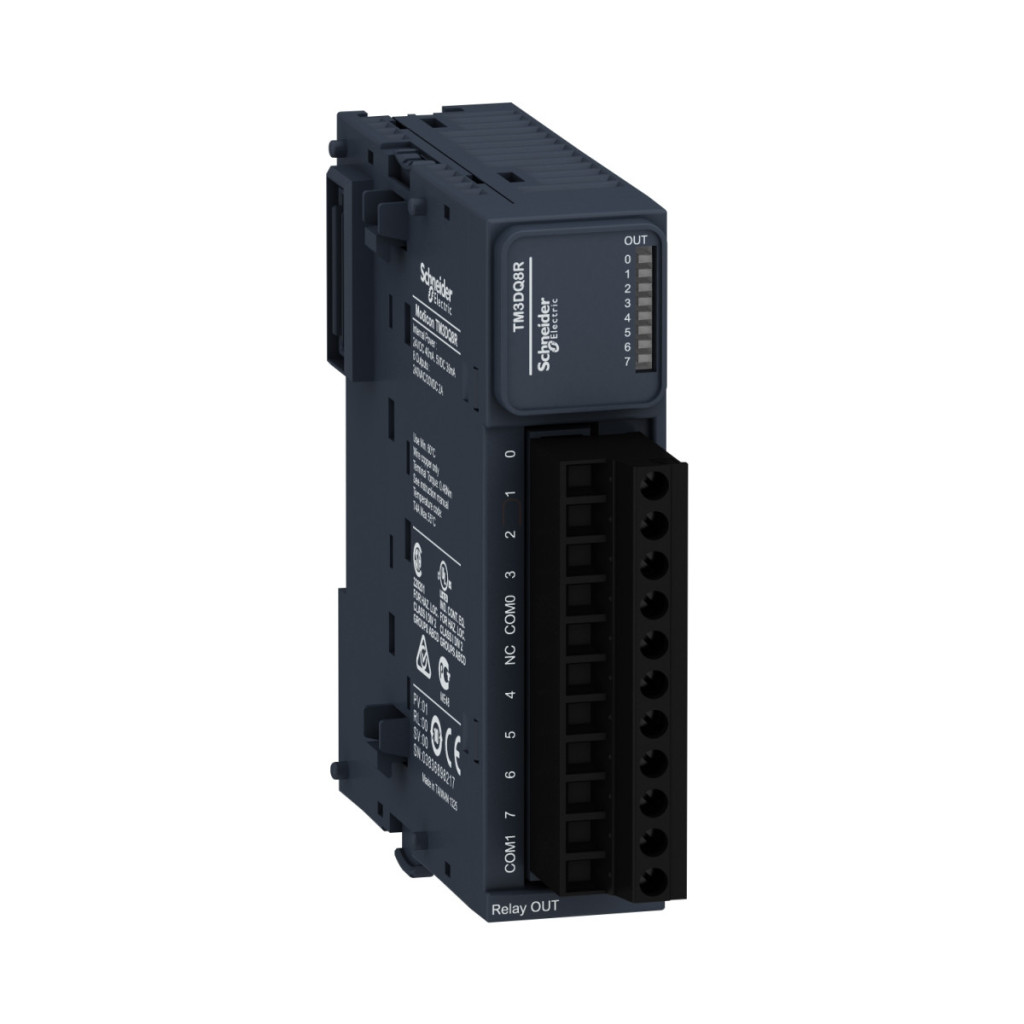

Schneider Electric Modicon TM3DQ8R este un modul de ieșire digital versatil, cu 8 ieșiri releu și o sursă de alimentare de 24 V c.c. Acest modul de expansiune compact este alegerea perfectă pentru construirea sau extinderea sistemelor de automatizare industrială, în special atunci când aveți nevoie de comutare fiabilă a releelor. Modulul TM3DQ8R este pe deplin compatibil cu controlerele din familia de produse Modicon, inclusiv seriile Modicon M241, M251, M221 și M262. Această compatibilitate extinsă vă permite să extindeți cu ușurință sistemul existent sau să construiți un sistem nou cu soluțiile fiabile de automatizare Schneider Electric. Flexibilitatea modulului este îmbunătățită și mai mult de capacitatea sa de a fi utilizat atât cu logica pozitivă, cât și cu cea negativă, ceea ce îl face potrivit pentru diferite filosofii și cerințe de control. Modulul TM3DQ8R oferă o durabilitate mecanică remarcabilă, rezistând la până la 20 de milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung în medii industriale. Fiecare ieșire are un LED verde care indică clar starea respectivei ieșiri, facilitând depanarea și monitorizarea stării sistemului. Instalarea dispozitivului este extrem de simplă: îl puteți monta pe o șină DIN TH35-15 sau TH35-7,5 în conformitate cu standardul IEC 60715 sau îl puteți monta chiar direct pe un panou sau perete folosind kitul de montare adecvat. În ceea ce privește dimensiunile, modulul TM3DQ8R este extrem de compact, având o înălțime de numai 90 mm, o lățime de 27,4 mm și o adâncime de 84,6 mm, ocupând un spațiu minim în dulapul de comutație. Atunci când planificați cablarea, este important să rețineți că lungimea maximă a cablului pentru ieșirile releului este de 30 de metri pentru cablurile neecranate. Terminalele COM0 și COM1 nu sunt conectate intern, ceea ce oferă opțiuni flexibile de conectare. Pentru a crește durata de viață a contactelor releului și a proteja împotriva potențialelor daune cauzate de sarcini inductive, se recomandă conectarea unei diode de liberă rotație în paralel cu toate sarcinile inductive de curent continuu sau a unui filtru RC la toate sarcinile inductive de curent alternativ. Modulul are marcajul CE, asigurând conformitatea cu directivele europene relevante, și este clasificat ca având gradul de poluare 2.
Schneider Electric Modicon TM3 - TM3DQ8R - modul de expansiune, 8 ieșiri releu digitale, 24 VCC date tehnice
Date de bază
Familia de produse: Modicon TM3
Tipul produsului: Modul de ieșire digitală
Compatibilitate: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Logică ieșire digitală: Pozitivă sau negativă
Specificații tehnice
Durată de viață mecanică: 20.000.000 de cicluri
Lungimea maximă a cablului între dispozitive: Cablu neecranat: <30 m pentru ieșire releu
Indicație locală: 1 LED per canal (verde) pentru a indica starea ieșirii
Montare și dimensiuni
Opțiuni de montare: Șină tip TH35-15 în conformitate cu IEC 60715, șină tip TH35-7,5 în conformitate cu IEC 60715, cu kit de montare pe tablă sau panou
Înălțime: 90 mm
Lățime: 27,4 mm
Adâncime: 84,6 mm
Date de mediu
Marcaj: CE
Grad de poluare: 2
Schema de cablare
Note importante: Terminalele COM0 și COM1 nu sunt conectate intern. Pentru a crește durata de viață a contactelor releului și a proteja împotriva potențialelor daune cauzate de sarcinile inductive, se recomandă conectarea unei diode de rotație liberă în paralel cu fiecare sarcină inductivă de curent continuu sau a unui filtru RC în paralel cu fiecare sarcină inductivă de curent alternativ.
