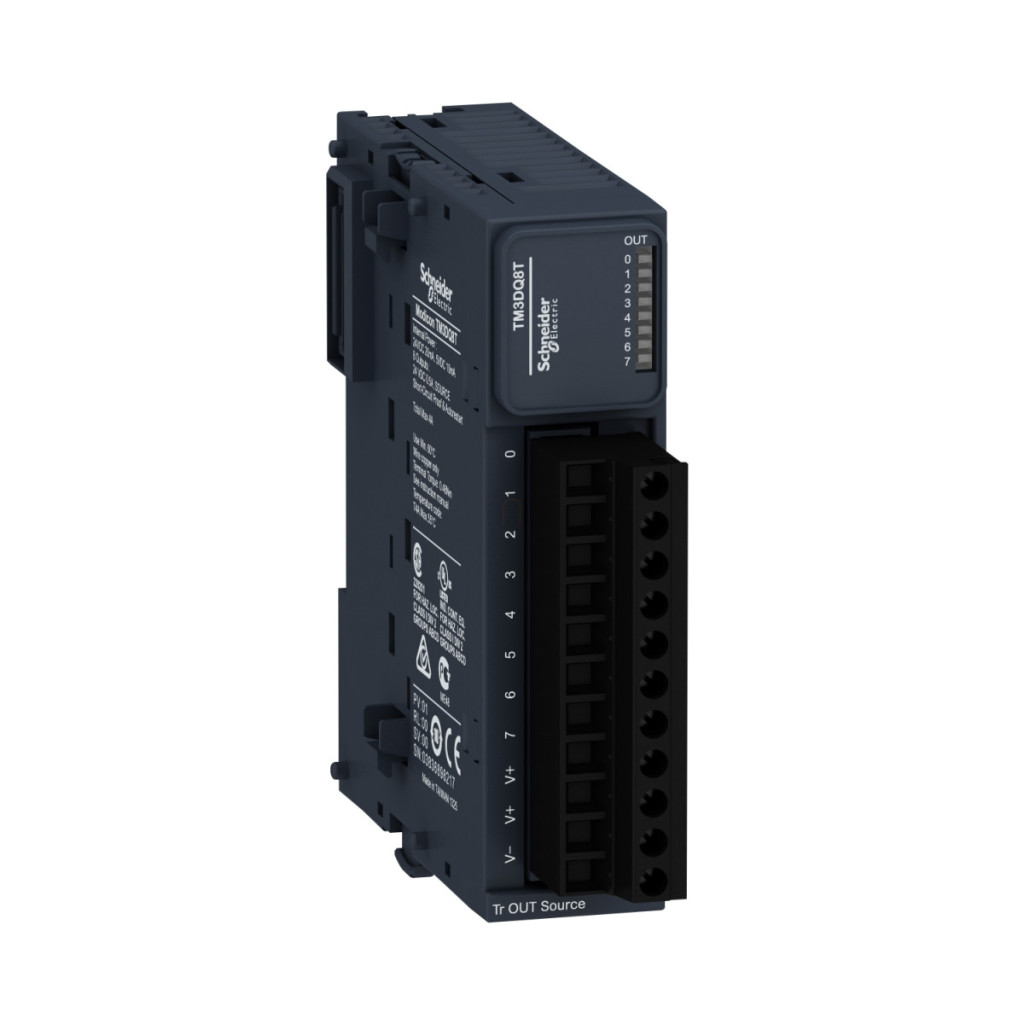

Schneider Electric Modicon TM3DQ8T este un modul de expansiune cu ieșire digitală de înaltă calitate, care permite funcționarea eficientă și fiabilă a sistemelor de automatizare industrială. Acest modul compact are 8 ieșiri tranzistor PNP (sursă), fiind ideal pentru o varietate de sarcini de control. TM3DQ8T este pe deplin compatibil cu familiile populare de controlere Schneider Electric, inclusiv controlerele Modicon M241, Modicon M251, Modicon M221 și Modicon M262. Această gamă largă de compatibilitate asigură integrarea flexibilă a modulului în diverse sisteme de automatizare. Modulul funcționează cu o arhitectură de ieșire cu logică pozitivă (sursă), ceea ce este avantajos în multe aplicații industriale. Ieșirile sunt indicate individual de LED-uri verzi, care arată clar starea de funcționare a fiecărui canal, facilitând diagnosticarea și depanarea. TM3DQ8T are dimensiuni compacte: doar 90 mm înălțime, 27,4 mm lățime și 84,6 mm adâncime, permițând instalarea cu economie de spațiu chiar și în dulapuri de comandă înguste. Modulul poate fi montat în mai multe moduri: poate fi fixat pe o șină DIN standard IEC 60715 TH35-15 sau TH35-7,5 sau poate fi montat direct pe un panou sau o placă folosind kitul de montare inclus. Această opțiune de montare flexibilă facilitează instalarea într-o varietate de medii industriale. Instrucțiunile detaliate de instalare includ diagrame care vă ajută să instalați modulul corect și să evitați pozițiile de montare incorecte. În ceea ce privește opțiunile de conectare, modulul TM3DQ8T oferă 8 ieșiri tranzistor care pot fi conectate folosind blocuri terminale. Schema de cablare prezintă în detaliu schema de cablare, inclusiv punctele de conectare interne. Este important de reținut că, conform specificațiilor modulului, lungimea maximă a cablurilor neecranate nu trebuie să depășească 30 de metri pentru ieșirile tranzistorului. Modulul poate fi protejat cu o siguranță de tip T, iar conectorii V+ sunt conectați intern, ceea ce simplifică cablarea. Modulul are marcajul CE, care certifică faptul că respectă cerințele europene de siguranță și compatibilitate electromagnetică. TM3DQ8T are un nivel de poluare de 2, ceea ce indică faptul că poate fi utilizat într-un mediu industrial normal.
Schneider Electric Modicon TM3 - TM3DQ8T - modul de expansiune, 8 ieșiri digitale tranzistor (sursă), 24 VCC date tehnice
Caracteristici principale
Familia de produse: Modicon TM3
Tipul produsului sau al componentei: Modul de ieșire digitală
Compatibilitate: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Logică ieșire digitală: Logică pozitivă (sursă)
Informații suplimentare
Lungime maximă cablu între dispozitive: Cablu neecranat: <30 m pentru ieșire tranzistor
Indicație locală: 1 LED per canal (verde) pentru a indica starea ieșirii
Opțiuni de montare: Șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 conform IEC 60715, cu kit de montare pe tablă sau panou
Dimensiuni
Înălțime: 90 mm
Lățime: 27,4 mm
Adâncime: 84,6 mm
Mediu
Marcaj: CE
Grad de poluare: 2
