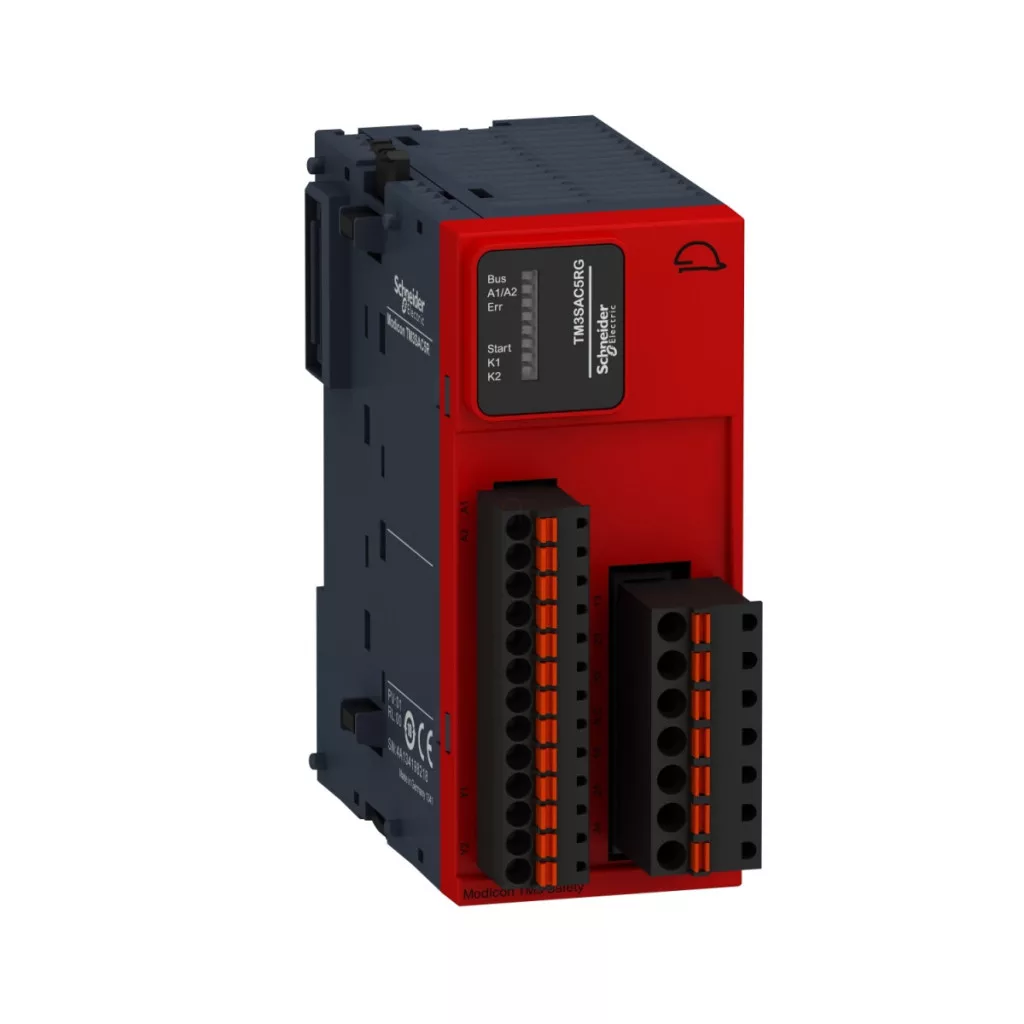

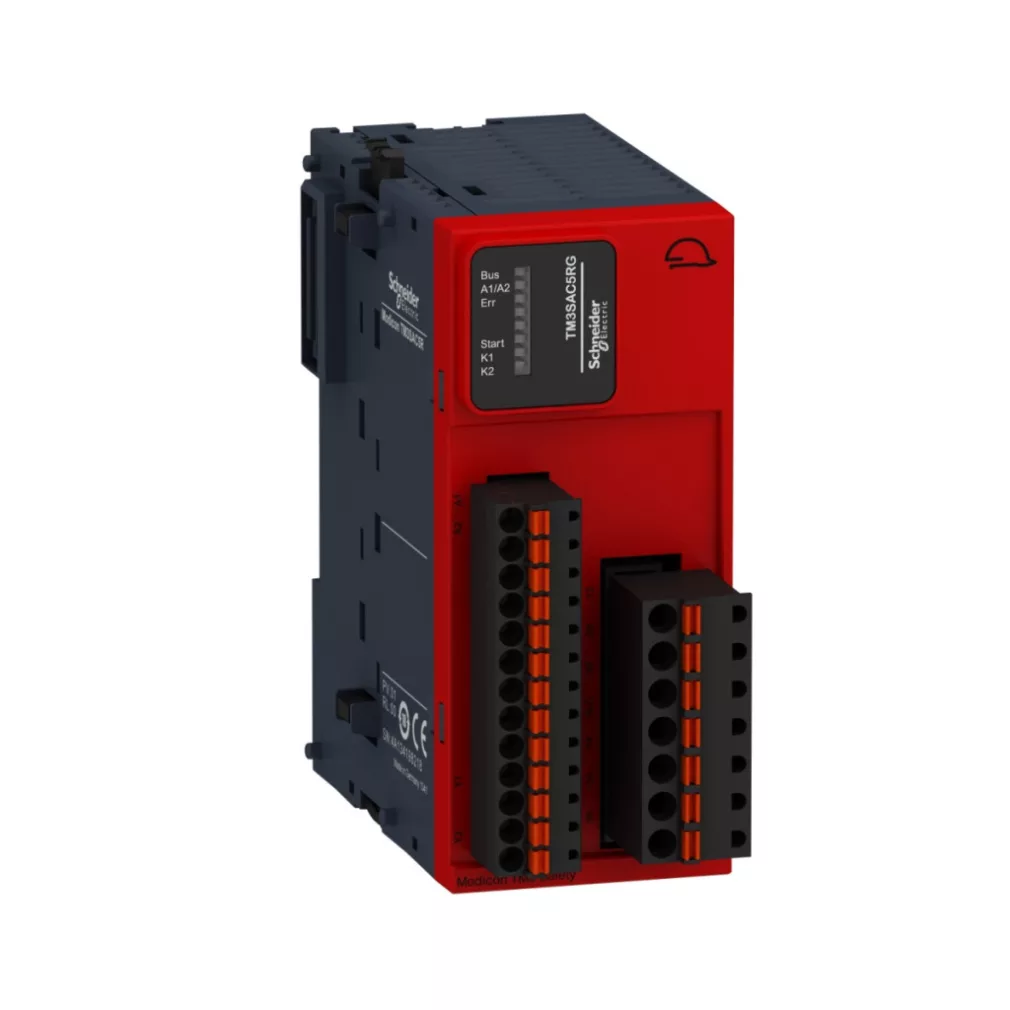

Modulul de siguranță Schneider Electric Modicon TM3SAC5RG oferă cel mai înalt nivel de siguranță industrială pentru aplicații de oprire de urgență și monitorizare a comutatoarelor. Acest modul compact de extindere a sursei de alimentare de 24 V c.c. este alegerea perfectă pentru sistemele în care protecția de nivel înalt a personalului și siguranța mașinilor sunt o prioritate, în conformitate cu standardele relevante. Cu conectorii săi cu arc, TM3SAC5RG poate îndeplini o varietate de funcții de siguranță: monitorizarea opririi de urgență cu conexiune cu 1 canal, monitorizarea opririi de urgență cu conexiune cu 2 canale și monitorizarea protecției mobile cu 2 comutatoare și pornire automată. În ceea ce privește nivelul de siguranță, acesta atinge PL d/3 conform ISO 13849-1: 2008 și ISO 13849-2: 2012, precum și SILCL 2 conform IEC 62061: 2005 și SIL 2 conform IEC 61508: 2010. În practică, acest lucru înseamnă că funcționează în mod fiabil chiar și în cele mai critice medii industriale. Modulul TM3SAC5RG are 3 contacte de releu NO (normal deschise), care sunt fără potențial. Tensiunea maximă de comutare a ieșirii releului este de 230 V CA-15 la 50 Hz sau 24 V CC-13. Modulul de siguranță are un timp de răspuns de până la 40 ms, ceea ce asigură o reacție extrem de rapidă în situații critice de oprire de urgență. Modulul Modicon TM3SAC5RG oferă, de asemenea, protecție EMC completă, rezistând la descărcări electrostatice (8 kV în aer, 6 kV la contact) și interferențe electromagnetice. Intervalul său de temperatură de funcționare este între -10 °C și 55 °C, ceea ce permite utilizarea sa într-o varietate de medii industriale. Modulul de siguranță TM3SAC5RG este extrem de flexibil în ceea ce privește instalarea: poate fi montat pe o șină DIN TH35-7,5 sau TH35-15 sau direct pe perete folosind hardware-ul de montare furnizat. Modulul are dimensiuni compacte (94 mm înălțime, 73 mm adâncime și 43,7 mm lățime), ceea ce îl face ușor de instalat chiar și în dulapuri de comutație înguste. În ceea ce privește cablarea, este important de menționat că modulul are conectori cu arc, care permit conectarea rapidă și sigură la cabluri de diferite dimensiuni. Schneider Electric TM3SAC5RG are numeroase certificări și aprobări internaționale, inclusiv UL, CSA, TÜV, EAC și RCM, dovedind că respectă cele mai stricte cerințe de siguranță. Modulul poate fi integrat în sistemul Modicon TM3 și comunică cu controlerul logic prin conexiunea TM3-Bus, care permite semnalarea stării de siguranță către sistemul de control. Oprirea de urgență poate fi implementată cu ușurință conform schemei de cablare furnizate, iar modulul acceptă atât pornirea manuală, cât și cea automată.
Schneider Electric Modicon TM3 - TM3SAC5RG - modul de expansiune, controler de siguranță Cat2/PLd/SIL CL2, comutator de oprire de urgență, 24 VCC, cu arc date tehnice
Specificații generale
Tipul produsului: modul de siguranță
Familia de produse: Modicon TM3 Safety
Denumire scurtă a dispozitivului: TM3SAC
Aplicație: Oprire de urgență și monitorizare comutator
Funcții de siguranță
Funcții modul: Monitorizarea opririi de urgență cu conexiune cu 1 canal, Monitorizarea opririi de urgență cu conexiune cu 2 canale, Monitorizarea protecției mobile cu 2 comutatoare și pornire automată
Nivel de siguranță: Categoria PL d/3 conform ISO 13849-1: 2008, categoria PL d/3 conform ISO 13849-2: 2012, SILCL 2 conform IEC 62061: 2005, SIL 2 conform IEC 61508: 2010
Date privind fiabilitatea siguranței
DC = 95% conform ISO 13849-1
SFF = 95% conform IEC 61508-1
HFT = 1 conform IEC 61508-1
Tip = A conform IEC 61508-1
PFHd = 5E-9 1/h conform IEC 61508-1
PFHd = 30E-9 1/h conform IEC 61508-1
MTTFd = 500 ani conform ISO 13849-1
MTTFd = 85 ani conform ISO 13849-1
Caracteristici electrice
Timp de sincronizare între intrări: Nelimitat Tip ieșire: Releu cu deschidere instantanee, 3 circuite NO, fără potențial Număr de circuite de siguranță: 3 NO pentru releu cu deschidere instantanee Tensiune maximă de comutație: 230 V CA-15 categorie de aplicație la 50 Hz, 24 V CC-13 categorie de aplicație
Tensiune nominală de alimentare: 24 V c.c. -15...+20% Consum de energie: 0,2 W la 5 V c.c., 3,6 W la 24 V c.c. Tip protecție intrare: Internă, electronică Tensiune circuit de control: 24 V c.c. Distanța maximă a cablului între dispozitive: 30 m Capacitate de rupere: 360 VA menținere ieșire releu AC-15 B300, 3600 VA comutare ieșire releu AC-15 B300, 4 A 24 V 50 ms ieșire releu DC-13 Curent termic de ieșire: 6 A per ieșire releu-releu
Curent termic convențional în aer liber: 18 A
Putere nominală a siguranței corespunzătoare: 4 A pentru ieșire releu gG sau gL conform IEC 60947-5-1, 6 A pentru ieșire releu cu acțiune rapidă conform IEC 60947-5-1
Curent minim de ieșire: 10 mA pentru ieșire releu
Tensiune de ieșire: 10 V pentru ieșire releu
Timp maxim de răspuns la deschiderea intrării: 40 ms
Tensiune nominală de izolație: 300 V (grad de poluare 2) conform IEC 60647-5-1
Tensiune nominală de impuls rezistentă: 4 kV categoria de supratensiune III conform IEC 60647-5-1
Consum de curent: 100 mA cu sursă de alimentare externă de 24 V CC
Caracteristici fizice
Înălțime: 94 mm Lățime: 43,7 mm Adâncime: 73 mm Greutate netă: 0,19 kg Condiții de instalare și mediu Suport de montare: șină tip TH35-7,5 conform IEC 60715, șină tip TH35-15 conform IEC 60715, montare pe perete cu accesoriile de montare furnizate
Temperatura ambiantă de funcționare: -10...55 °C pentru instalare orizontală
Temperatura ambiantă de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării), 10...95%, fără condens (în timpul depozitării)
Grad de protecție IP: IP20 (conectori) conform IEC 60529
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0...3000 m Rezistență la vibrații: +/- 3,5 mm (f= 5...150 Hz) conform IEC 60068-2-6 Rezistență la impact: 15 gn pentru până la 11 ms conform IEC 60068-2-27 Robustețe mecanică: Impacturi 6 ms 300 de impacturi (25 gn) conform IEC 60068-2-27
