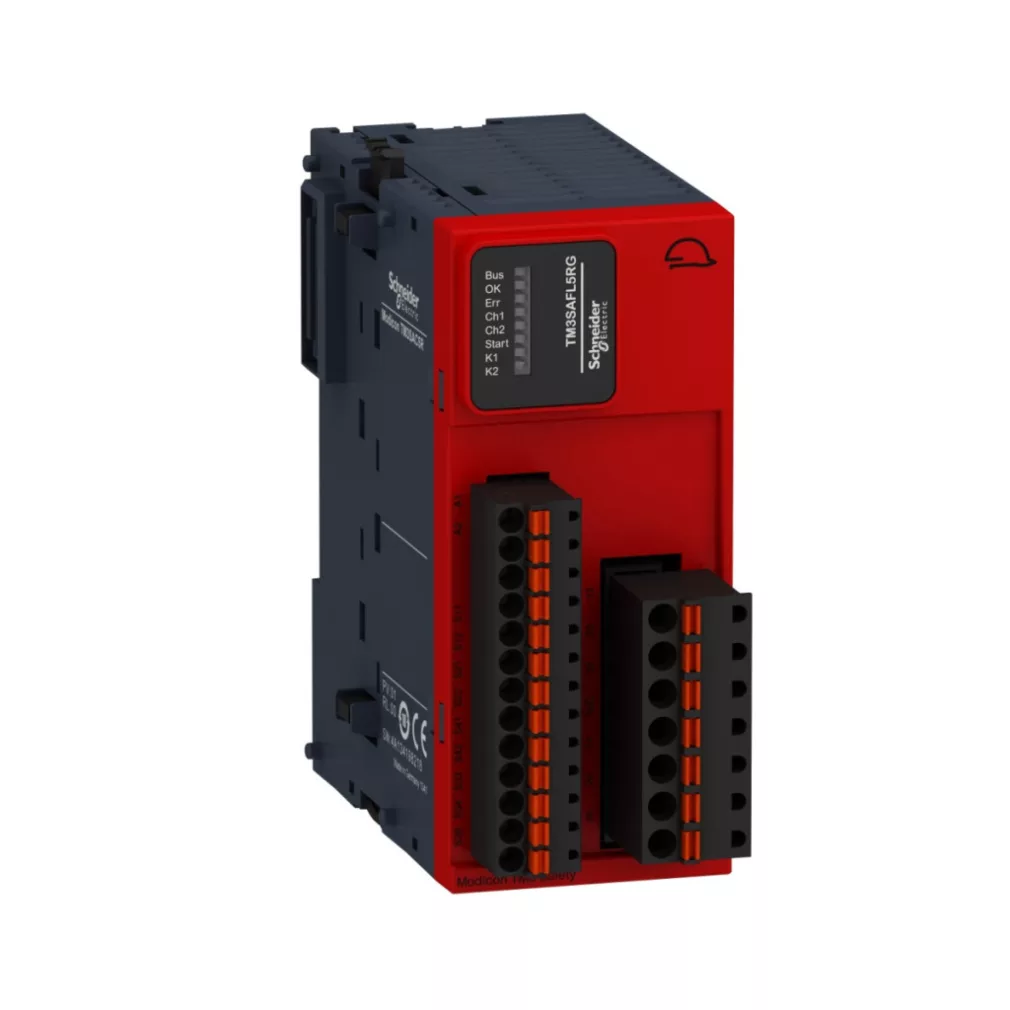

Schneider Electric Modicon TM3 - TM3SAFL5RG - modul de expansiune, controler de siguranță Cat2/PLd/SIL CL2, oprire de urgență-comutator de urgență-perdea de lumină, 24 VCC, cu arc date tehnice
Caracteristici generale
Familia de produse: Modicon TM3 Safety
Tipul produsului sau al componentei: Modul de siguranță
Denumirea scurtă a dispozitivului: TM3SAFL
Aplicația modulului de siguranță: Pentru oprire de urgență, comutator și monitorizare barieră fotoelectrică de siguranță
Funcționalitate de siguranță
Funcții modul: - Comanda opririi de urgență cu conexiune pe 2 canale - Comanda protecției mobile cu 2 comutatoare și pornire automată - Comanda protecției mobile - Monitorizare oprire de urgență multiplă cu conexiune pe 2 canale - Monitorizare senzor de proximitate PNP/PNP - Monitorizare echipament de protecție electrosensibil (ESPE) PNP/PNP
Nivel de siguranță: - Poate atinge PL d/3 conform ISO 13849-1: 2008 - Poate atinge PL d/3 conform ISO 13849-2: 2012 - Poate atinge SILCL 2 conform IEC 62061: 2005 - Poate atinge SIL 2 conform IEC 61508: 2010
Date privind fiabilitatea siguranței
DC: 95% conform ISO 13849-1
PFHd: 5E-9 1/h conform IEC 61508-1 1 operație/oră DC-13 24 V DC, <4 A
PFHd: 30E-9 1/h conform IEC 61508-1 60 operațiuni/oră DC-13 24 V DC, <1 A
MTTFd: 500 ani conform ISO 13849-1 1 operație/oră DC-13 24 V CC, <4 A
MTTFd: 85 ani conform ISO 13849-1 60 operațiuni/oră DC-13 24 V DC, <1 A
SFF: 95% conform IEC 61508-1
HFT: 1 conform IEC 61508-1
Tip: A conform IEC 61508-1
Caracteristici electrice
Timp de sincronizare între intrări: Nelimitat
Tip ieșire: Releu cu deschidere instantanee, 3 circuite NO, fără potențial
Număr de circuite de siguranță: 3 relee cu deschidere instantanee NO
Tensiune maximă de comutație: 230 V AC-15 la 50 Hz (releu cu deschidere instantanee), 24 V DC-13 (releu cu deschidere instantanee)
Tensiune nominală de alimentare: 24 V - 15...20% CC
Consum de energie: 0,2 W la 5 V CC, 3,6 W la 24 V CC
Tip protecție intrare: Internă, electronică
Tensiune circuit de control: 24 V CC
Distanța maximă a cablului între dispozitive: 30 m
Capacitate de comutare: 360 VA continuu AC-15 B300 ieșire releu, 3600 VA comutare AC-15 B300 ieșire releu
Capacitate de comutare: 4 A 24 V 50 ms ieșire releu DC-13
Curent termic de ieșire: 6 A per releu pe ieșirea releului
Curent termic convențional măsurabil în aer liber: 18 A
Siguranță recomandată: 4 A pentru ieșire releu gG sau gL conform IEC 60947-5-1, 6 A pentru ieșire releu cu acțiune rapidă conform IEC 60947-5-1
Curent minim de ieșire: 10 mA pentru ieșirea releului
Tensiune de ieșire: 10 V ieșire releu
Timp maxim de răspuns la deschiderea intrării: 40 ms
Tensiune nominală de izolație: 300 V (grad de poluare 2) conform IEC 60647-5-1
Tensiune nominală de impuls rezistentă: 4 kV categoria de supratensiune III conform IEC 60647-5-1
Consum de curent: 100 mA cu sursă de alimentare externă de 24 V CC
Conectare și semnalizare
Semnalizare locală: 8 LED-uri (verde/roșu) pentru utilizator
Conectare electrică:Blocuri terminale cu arc
Compatibilitate și standarde
Compatibilitate produs: Cortine de lumină de siguranță conform EN/IEC 61496-1 (tip 4)
Standarde: ISO 13849-1:2008, ISO 13849-2:2012, IEC 62061:2005, IEC 61508:2010, IEC 60947-5-1:2010, IEC 61131-2:2007, IEC 60204-1:2005, IEC 60204-1:2009/A1, IEC 61010-1:2010, EN 50581:2012
Dimensiuni și instalare
Suport de montare: Șină TH35-7,5 conform IEC 60715, șină TH35-15 conform IEC 60715, montare pe perete cu elementele de fixare furnizate
Înălțime: 94 mm
Adâncime: 73 mm
Lățime: 43,7 mm
Caracteristici de mediu
Temperatura ambiantă de funcționare: -10...55 °C pentru instalare orizontală
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării), 10...95%, fără condens (în timpul depozitării)
Nivel de protecție IP: IP20 (conectori) conform IEC 60529
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m
Rezistență la vibrații: +/- 3,5 mm (f= 5...150 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
