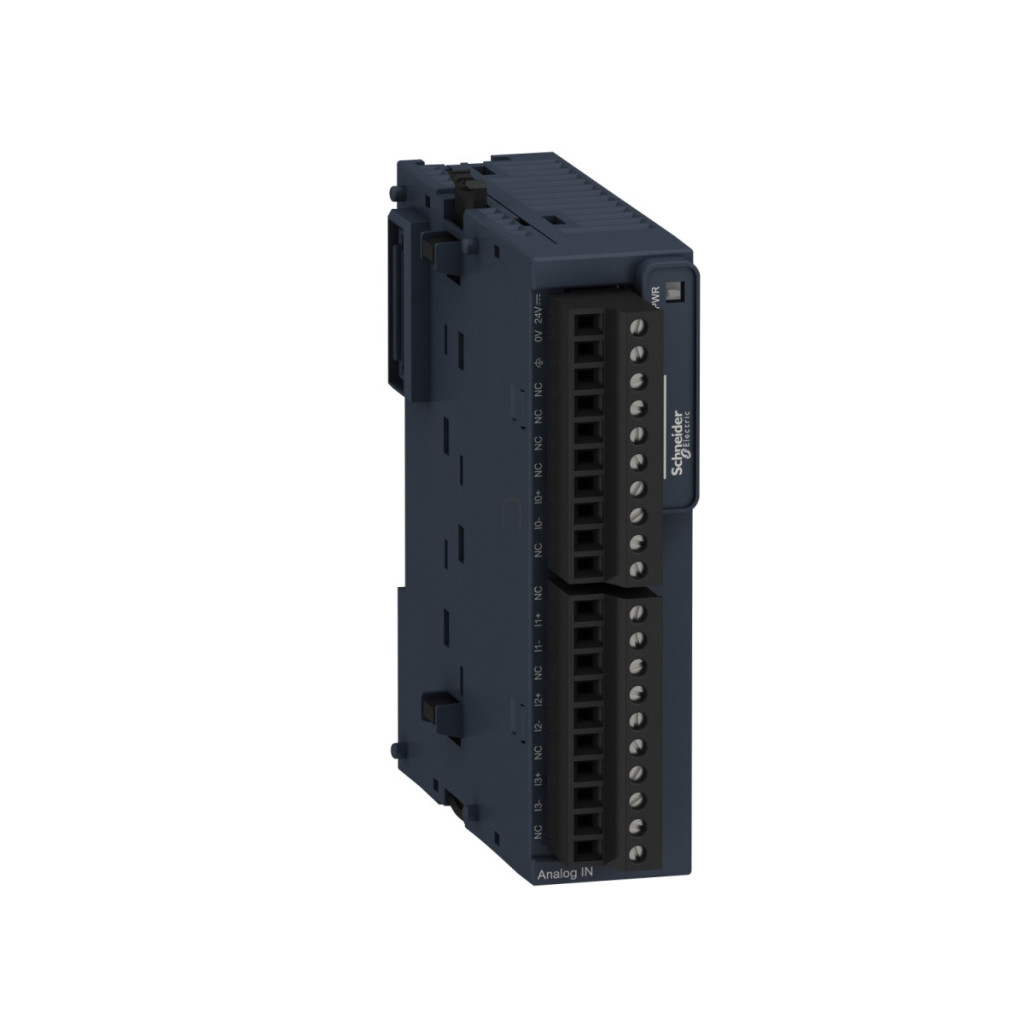

Modulul de intrare analogică Schneider Electric Modicon TM3TI4 este un dispozitiv versatil și extrem de precis, care oferă capacități excelente de măsurare a temperaturii și de procesare a semnalelor pentru sistemele de automatizare industrială. Acest modul compact are patru canale de intrare de temperatură și acceptă o gamă largă de formate de semnal, oferind o flexibilitate excepțională pentru o varietate de aplicații. Modulul TM3TI4 face parte din familia de produse Modicon TM3 și este pe deplin compatibil cu controlerele Modicon M221, M241, M251 și M262. Această unitate de intrare analogică de înaltă performanță are o rezoluție de 16 biți (sau 15 biți + semn), permițând măsurători extrem de precise. Flexibilitatea modulului constă în capacitatea sa de a gestiona o gamă largă de tipuri de semnale de intrare, inclusiv semnale de tensiune (0...10 V, -10...10 V), semnale de curent (0...20 mA, 4...20 mA) și diverse tipuri de termocupluri și senzori de temperatură. Acesta acceptă termocupluri de tip J, K, R, S, B, T, N, E și C, precum și senzori de temperatură de tip Pt 100, Pt 1000, Ni 100 și Ni 1000, într-un interval de temperatură extrem de larg, în funcție de tip, de la -200 °C la +2315 °C. Modulul TM3TI4 funcționează cu o precizie remarcabilă: oferă o precizie de ±0,2% pe întreaga scală pentru intrările de tensiune/curent și pentru majoritatea tipurilor de termocupluri la 25 °C. În intervalul de temperatură negativ al termocuplurilor, precizia se modifică la ±0,4%. Modulul are o deviere de temperatură redusă de numai ±0,01% FS/°C, ceea ce asigură măsurători stabile chiar și la temperaturi ambientale variabile. Repetabilitatea este de ±0,5% FS, iar neliniaritatea este de ±0,2% FS. TM3TI4 are un design compact, măsurând doar 23,6 mm × 90 mm × 70 mm (lățime × înălțime × adâncime). Este extrem de ușor de instalat: poate fi montat pe o șină DIN TH35-15 sau TH35-7,5 în conformitate cu standardul IEC 60715 sau poate fi montat direct pe un panou cu kitul de montare adecvat. Are o gamă largă de temperaturi de funcționare: între -10 °C și 55 °C pentru instalarea orizontală și între -10 °C și 35 °C pentru instalarea verticală, ceea ce permite utilizarea sa într-o varietate de medii industriale. Conexiunea electrică a modulului TM3TI4 este detașabilă și realizată cu terminale cu șurub (10 × 1,5 mm²), cu un pas de 3,81 mm. Izolația între intrări și sursa de alimentare este de 1500 V CA, iar izolația între intrări și logica internă este de 500 V CA. Modulul funcționează cu o tensiune de alimentare de 24 V c.c., cu un interval de tensiune admisibil de 20,4...28,8 V. Consumul său de curent prin conectorul de magistrală este de 45-50 mA la 5 V c.c. și 35-40 mA la 24 V c.c. cu o sursă de alimentare externă. Starea de funcționare a modulului este indicată de un LED verde (PWR). Timpul de eșantionare variază în funcție de tipul semnalului de intrare: 10 ms sau 100 ms pentru intrările de tensiune/curent și 100 ms pentru intrările de termocuplu și senzor de temperatură. Timpul de conversie depinde, de asemenea, de tipul de intrare: 10 ms + 10 ms per canal + 1 timp de ciclu de control pentru intrările de tensiune/curent și 100 ms + 100 ms per canal + 1 timp de ciclu de control pentru intrările de termocuplu și senzor de temperatură. Modulul TM3TI4 este conform cu numeroase standarde și certificări internaționale, inclusiv CE, UKCA, RCM, EAC, cULus și cULus HazLoc, care garantează o calitate ridicată și o funcționare fiabilă. De asemenea, are proprietăți excelente de compatibilitate electromagnetică, rezistând la descărcări electrostatice, câmpuri electromagnetice, tranzienți rapizi și alte perturbații electrice, în conformitate cu standardele IEC relevante.
Schneider Electric Modicon TM3 - TM3TI4 date tehnice
Specificații generale
Familia de produse: Modicon TM3
Tipul produsului: Modul de intrare analogică
Compatibilitate: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Număr de intrări analogice: 4
Caracteristici de intrare
Tipuri de intrări analogice:
- Curent 4...20 mA
- Curent 0...20 mA
- Tensiune 0...10 V
- Tensiune -10...10 V
- Termocuplu tip J, -200...1000 °C
- Termocuplu tip K, -200...1300 °C - Termocuplu tip R, 0...1760 °C - Termocuplu tip S, 0...1760 °C - Termocuplu tip B, 0...1820 °C - Termocuplu tip T, -200...400 °C - Termocuplu de tip N, -200...1300 °C - Termocuplu de tip E, -200...800 °C - Termocuplu de tip C, 0...2315 °C - Senzor de temperatură Ni 100/Ni 1000, -60...180 °C - Senzor de temperatură Pt 100, -200...850 °C
- Senzor de temperatură Pt 1000, -200...600 °C
Rezoluție: 16 biți sau 15 biți + semn
Caracteristici de precizie
Eroare de precizie absolută:
- Intrări analogice de tensiune/curent: ±0,2% din scala completă la 25 °C
- Pt 100/Pt 1000, Ni 100/Ni 1000: ±0,2% din scala completă la 25 °C
- Variază în funcție de tipul termocuplului, de obicei ±0,2-0,4% din scala completă la 25 °C
Deriva de temperatură:±0,01% FS/°C Repetabilitate: ±0,5% FS Nelinearitate: ±0,2% FS Diafonie: ≤1 LSB ≤1 LSB
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 20,4...28,8 V
Tip cablu: Ecranat, pereche torsadată, <30 m pentru circuitele de intrare
Consum de curent:
- 45-50 mA la 5 V CC prin conectorul de magistrală
- 35-40 mA la 24 V CC prin sursa de alimentare externă
Conexiune electrică: Terminale cu șurub detașabile, 10 x 1,5 mm², pas de 3,81 mm
Izolație:
- Între intrare și sursa de alimentare: 1500 V c.a.
- Între intrare și logica internă: 500 V c.a. Caracteristici mecanice și de mediu Metodă de montare: Șină DIN TH35-15 sau TH35-7,5 sau montare pe panou cu kit de montare Dimensiuni (L x l x H):90 mm x 23,6 mm x 70 mm Greutate netă: 0,11 kg Temperatură de funcționare: - Instalare orizontală: -10...55 °C - Instalare verticală: -10...35 °C Temperatură de depozitare: -25...70 °C Umiditate relativă: 10...99 % RH -10...35 °C
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condensare
Grad de protecție IP: IP20
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență la vibrații:
- 3,5 mm la 5...8,4 Hz pe șină DIN
- 3 gn la 8,4...150 Hz pe șină DIN
Rezistență la șocuri: 15 gn până la 11 ms
Conformități și certificări
Standarde: IEC 61131-2
Certificări de produs: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
