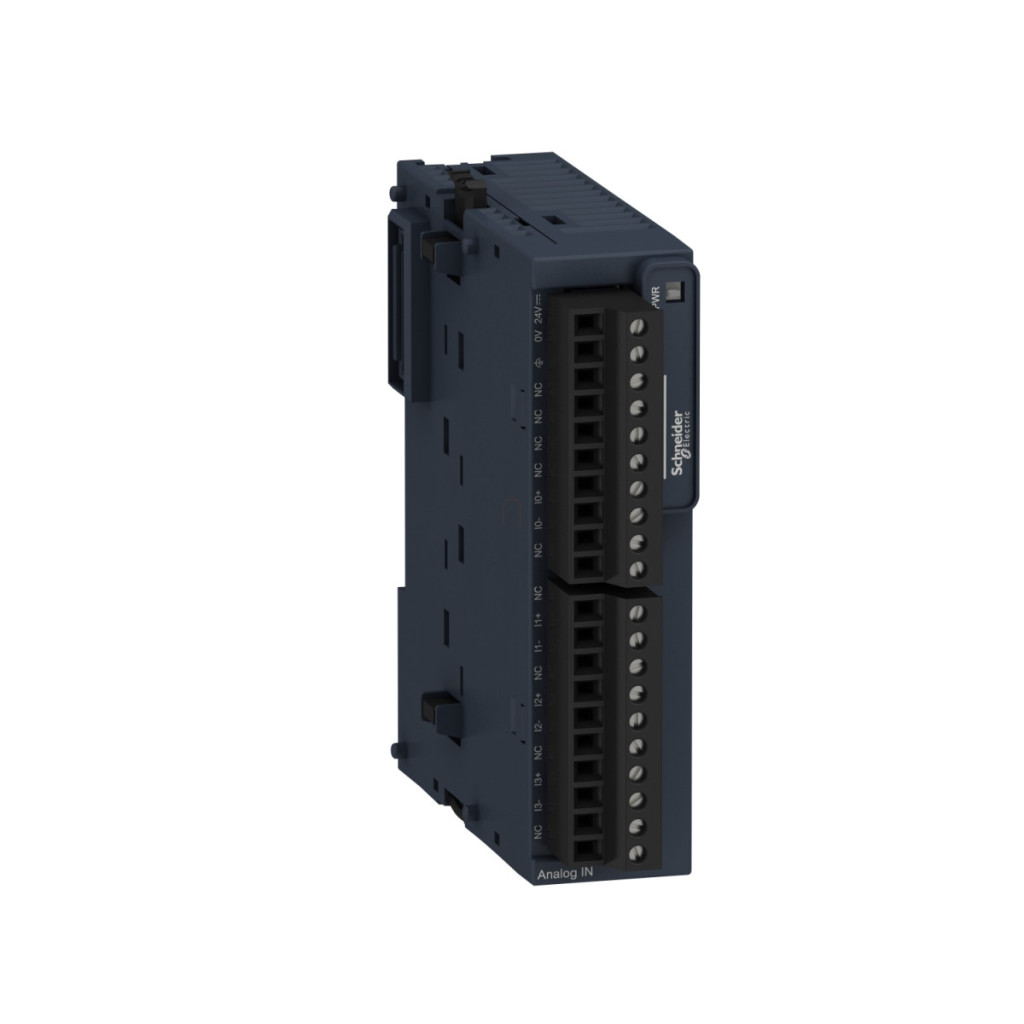

Modulul de intrare analogică Schneider Electric Modicon TM3TI4D oferă o soluție compactă și versatilă pentru măsurarea și procesarea precisă a valorilor de temperatură în sistemele automatizate. Unitatea, care funcționează cu o sursă de alimentare de 24 V c.c., are 4 intrări diferențiale pentru termocuplu, permițând conectarea diferitelor tipuri de termocupluri (J, K, R, S, B, T, N, E, C) și prelucrarea fiabilă a datelor de temperatură. Modicon TM3TI4D este pe deplin compatibil cu controlerele Modicon M221, M241, M251 și M262, permițând integrarea perfectă în sistemele de automatizare Schneider Electric existente. Modulul funcționează cu o rezoluție de 16 biți (15 biți + semn), ceea ce asigură o precizie remarcabilă în măsurarea temperaturii. În funcție de tipul termocuplului, acesta poate fi utilizat într-un interval larg de temperaturi: de exemplu, cu un termocuplu de tip J de la -200 la 1000 °C, cu un termocuplu de tip K de la -200 la 1300 °C și cu un termocuplu de tip C de la 0 la 2315 °C. Această flexibilitate permite utilizarea eficientă a modulului într-o varietate de medii și aplicații industriale. TM3TI4D oferă rezultate de măsurare precise: pentru majoritatea termocuplurilor, oferă o precizie de ±0,2% din scala completă în intervalul pozitiv la 25 °C și o precizie de ±0,4% din scala completă în intervalul negativ. Modulul are un timp de eșantionare de 100 ms, cu un timp total de conversie de 100 ms + 100 ms per canal + 1 timp de ciclu de control. Modulul are o impedanță de intrare de cel puțin 1 MΩ și o valoare LSB de 0,1 °C pentru termocupluri. Funcționarea stabilă este asigurată de derivația de temperatură redusă (±0,01 %FS/°C), precizia repetabilității (±0,5 %FS) și liniaritatea excelentă (±0,2 %FS). Împreună, aceste valori garantează că rezultatele măsurătorilor sunt consecvent precise, chiar și în condiții de mediu în schimbare. Modulul Modicon TM3TI4D este extrem de ușor de instalat și de utilizat. Modulul poate fi montat pe o șină tip TH35-15 sau TH35-7,5, în conformitate cu standardul IEC 60715, sau chiar pe o placă de montare. Dimensiunile sale compacte (90 mm înălțime, 23,6 mm lățime, 70 mm adâncime) permit o instalare care economisește spațiu. Cablarea poate fi rezolvată în mod flexibil cu terminale cu șurub detașabile (pas de 3,81 mm). Modulul poate fi alimentat de la o sursă de 24 V c.c. (în intervalul 20,4-28,8 V) și consumă doar 35-50 mA, în funcție de configurație. Starea de funcționare este indicată clar de un LED de pe dispozitiv. Este proiectat pentru utilizare în medii industriale, fiind susținut de proprietățile sale remarcabile de compatibilitate electromagnetică (EMC). Este rezistent la descărcări electrostatice (8 kV în aer, 4 kV la contact), câmpuri electromagnetice (10 V/m 80 MHz...1 GHz, 3 V/m 1,4 GHz...2 GHz, 1 V/m 2 GHz...3 GHz) și tranzitorii rapizi (1 kV). Intervalul de temperatură de funcționare este de -10...55 °C pentru instalarea orizontală și -10...35 °C pentru instalarea verticală, ceea ce îl face potrivit pentru utilizarea în majoritatea mediilor industriale. Gradul de protecție IP20 oferă o protecție adecvată împotriva pătrunderii obiectelor solide, în timp ce umiditatea relativă poate fi de 10...95% fără condens. Schneider Electric TM3TI4D respectă standardele internaționale necesare, inclusiv IEC 61131-2, și deține numeroase certificări internaționale, precum CE, UKCA, RCM, EAC, cULus și cULus HazLoc.
Schneider Electric Modicon TM3 - TM3TI4D - date tehnice modul de expansiune
Caracteristici principale
Familia de produse: Modicon TM3
Tipul produsului: Modul de intrare analogică
Compatibilitate: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Număr de intrări analogice: 4
Tipuri de intrări analogice
Termocuplu -200...1000 °C (tip J)
Termocuplu -200...1300 °C (tip K)
Termocuplu 0...1760 °C (tip R)
Termocuplu 0...1760 °C (tip S)
Termocuplu 0...1820 °C (tip B)
Termocuplu -200...400 °C (tip T)
Termocuplu -200...1300 °C (tip N) Termocuplu -200...800 °C (tip E) Termocuplu 0...2315 °C (tip C)
Specificații tehnice
Rezoluție: 16 biți / 15 biți + semn
Impedanță de intrare: ≥ 1 MΩ pentru termocupluri
Valoare LSB: 0,1 °C pentru termocuplu
Timp de conversie: 100 ms + 100 ms per canal + 1 timp de ciclu de control
Timp de eșantionare: 100 ms pentru termocuplu
Supraîncărcare continuă admisibilă: 13 V (intrare de tip tensiune), 40 mA (intrare de tip curent)
Date privind precizia
Eroare de precizie absolută:
±0,2% din scala completă la 25 °C, termocuplu de tip C 0...2315 °C
±6 °C la 25 °C, termocuplu de tip R, S 0...200 °C
±0,2 % din scala completă la 25 °C, termocuplu de tip R, S 200...1760 °C
±0,2 % din scala completă la 25 °C, termocuplu de tip B 300...1820 °C ±0,4% scala completă la 25 °C, termocuplu de tip K -200...0 °C ±0,2% scala completă la 25 °C, termocuplu de tip K 0...1300 °C ±0,4 % din scala completă la 25 °C, termocuplu de tip J -200...0 °C ±0,2 % din scala completă la 25 °C, termocuplu de tip J 0...1000 °C
Deriva de temperatură: ±0,01 % FS/°C
Repetabilitate: ±0,5 % FS
Nelinearitate: ±0,2 % FS
Diafonie: ≤1 LSB
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 20,4...28,8 V
Consum de curent: 45 mA la 5 V CC (prin conector bus), 35 mA la 24 V CC (prin sursă de alimentare externă)
Caracteristici fizice
Indicație locală: 1 LED (verde) pentru indicarea alimentării cu energie electrică
Conexiune electrică: Bloc terminal cu șuruburi detașabil de 10 x 1,5 mm² cu pas de 3,81 mm
Izolație: 1500 V c.a. între intrare și sursa de alimentare, 500 V c.a. între intrare și logica internă
Montare: Montare pe șină sau panou TH35-15/TH35-7.5
Dimensiuni (H x L x A): 90 x 23,6 x 70 mm
Condiții de mediu
Temperatură de funcționare: -10...55 °C pentru instalare orizontală, -10...35 °C pentru instalare verticală
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95% fără condensare
Grad de protecție IP: IP20
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m
Rezistență la vibrații: 3,5 mm 5...8,4 Hz, 3 gn 8,4...150 Hz pe șină DIN
Rezistență la șocuri: 15 gn până la 11 ms
Certificate
CE, UKCA, RCM, EAC, cULus, cULus HazLoc
Standarde: IEC 61131-2
