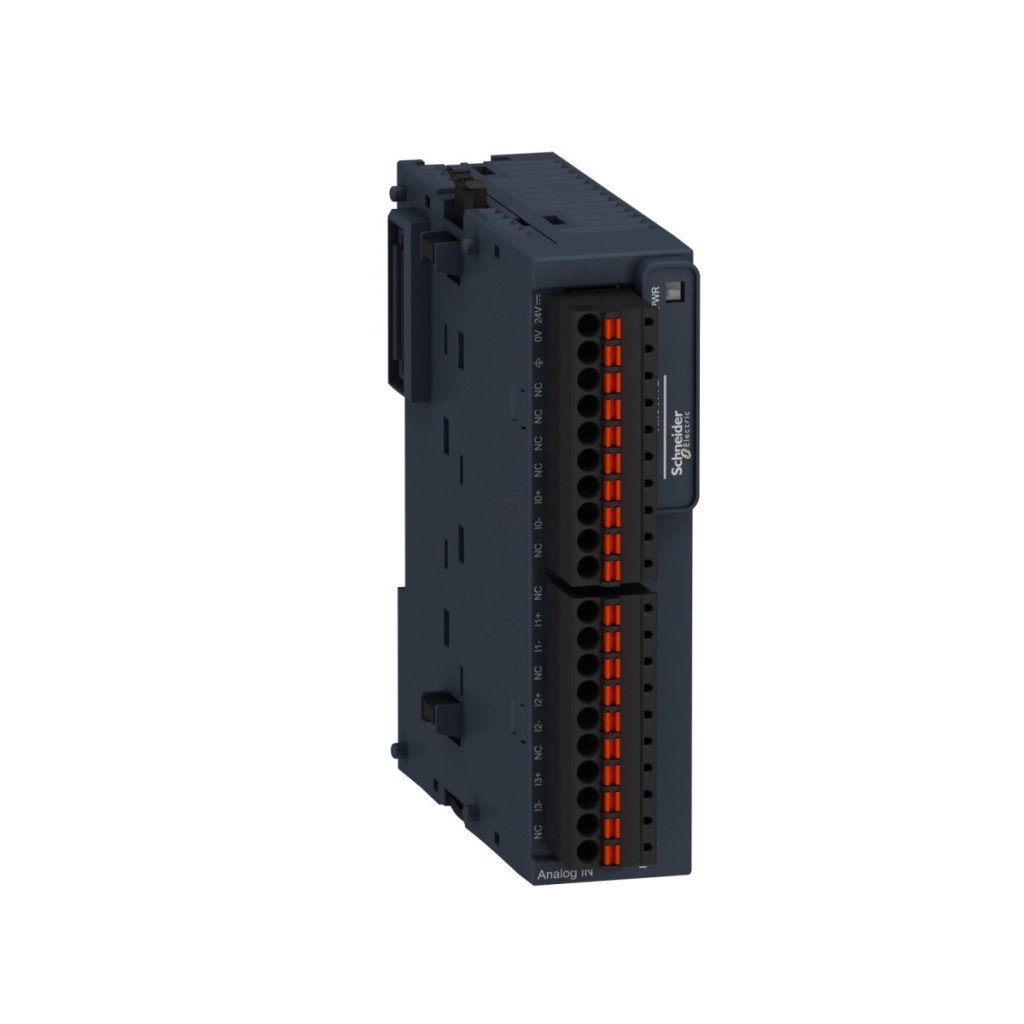

Schneider Electric Modicon TM3 - TM3TI4DG - modul de expansiune, 4 intrări analogice, 16/15+1 biți, termocuplu: J-K-R-S-B-T-N-E-C, cu arc

Modulul de intrare analogică Schneider Electric Modicon TM3TI4DG este un dispozitiv profesional de automatizare cu patru intrări diferențiale de temperatură și o sursă de alimentare de 24 V c.c. Acest modul de expansiune face parte din familia de produse Modicon TM3 și este complet compatibil cu Modicon M221, M241, M251 și M262, oferind opțiuni flexibile de extindere pentru sistemele existente. Modulul TM3TI4DG este un modul de intrare analogică special conceput pentru detectarea temperaturii și poate fi utilizat cu diferite tipuri de termocupluri. Acesta acceptă termocupluri de tip J între -200 °C și 1000 °C, termocupluri de tip K între -200 °C și 1300 °C, termocupluri de tip R și S între 0 °C și 1760 °C, termocupluri de tip B între 0 °C și 1820 °C, Termocupluri de tip T între -200 °C și 400 °C, termocupluri de tip N între -200 °C și 1300 °C, termocupluri de tip E între -200 °C și 800 °C și termocupluri de tip C între 0 °C și 2315 °C. Această gamă largă de temperaturi acoperă practic toate aplicațiile industriale, de la procese la temperaturi scăzute până la cuptoare la temperaturi ridicate. Modulul are o rezoluție excelentă: procesează semnalele primite în format de 16 biți sau 15 biți + semn, ceea ce permite o măsurare extrem de precisă. Impedanța de intrare este de cel puțin 1 MOhm pentru termocupluri, ceea ce asigură citirea precisă a semnalului. Valoarea celui mai puțin semnificativ bit (LSB) este de 0,1 °C pentru termocupluri, ceea ce asigură o precizie remarcabilă în măsurarea temperaturii. Timpul de conversie este de 100 ms + 100 ms per canal + 1 timp de ciclu de control pentru intrarea analogică, iar timpul de eșantionare este de 100 ms pentru intrările analogice de tip termocuplu. Modulul TM3TI4DG are, de asemenea, o eroare de precizie absolută excepțional de mică, de ±0,2% sau ±0,4% pe întreaga scală la 25 °C, în funcție de tip. Deriva de temperatură a dispozitivului este de numai ±0,01% FS/°C, repetabilitatea sa este de ±0,5% FS, în timp ce neliniaritatea sa este de ±0,2% FS. Diafonia este de 1 LSB sau mai puțin, asigurând o izolare adecvată între canale și o funcționare fără interferențe. Modulul Schneider Electric Modicon TM3TI4DG poate fi instalat în mod flexibil pe o șină DIN TH35-15 sau TH35-7.5, sau chiar pe un panou sau o placă cu un kit de montare. Dimensiunile sale sunt compacte: 90 mm înălțime, 70 mm adâncime și 23,6 mm lățime, cu o greutate netă de numai 0,11 kg. Modulul are protecție IP20 și o gamă largă de temperaturi de funcționare: între -10 °C și 55 °C pentru instalarea orizontală și între -10 °C și 35 °C pentru instalarea verticală. Intervalul de temperatură de depozitare este între -25 °C și 70 °C. În ceea ce privește umiditatea relativă, modulul funcționează între 10 și 95% fără condens, atât în timpul funcționării, cât și în timpul depozitării. Modulul este, de asemenea, rezistent la vibrații: 3,5 mm la 5-8,4 Hz și 3 gn la 8,4-150 Hz pe o șină DIN și are o rezistență la impact de 15 gn pentru o durată de 11 ms. Printre caracteristicile electrice ale TM3TI4DG, este de remarcat faptul că tensiunea nominală de alimentare este de 24 V c.c., cu limite de tensiune de alimentare între 20,4 și 28,8 V. Consumul de curent este de 45-50 mA la 5 V CC prin conectorul de magistrală și de 35-40 mA la 24 V CC printr-o sursă de alimentare externă. Modulul are un LED verde pentru a indica alimentarea cu energie (PWR). Conexiunile electrice se realizează prin intermediul unor terminale cu arc detașabile de 10 x 1,5 mm² cu un pas de 3,81 mm pentru intrări și sursa de alimentare. Izolația între intrare și sursa de alimentare este de 1500 V c.a., iar între intrare și logica internă este de 500 V c.a. Modulul are marcaj CE și este rezistent la supratensiuni: 1 kV sursă de alimentare în mod comun, 0,5 kV sursă de alimentare în mod diferențial și 1 kV intrare în mod comun, toate în conformitate cu IEC 61000-4-5. Modulul Modicon TM3TI4DG este conform cu numeroase standarde internaționale și are certificări CE, UKCA, RCM, EAC, cULus și cULus HazLoc, fiind astfel adecvat pentru utilizarea în medii industriale din întreaga lume.
