Modulul de intrare analogică Schneider Electric Modicon TM3 seria TM3TI4G oferă o soluție extrem de versatilă și precisă pentru măsurarea temperaturii industriale și alte aplicații de procesare a semnalelor analogice. Acest modul alimentat cu 24 V c.c. și cu arc are patru intrări independente de temperatură care pot accepta semnale de la o gamă largă de senzori de temperatură de diferite tipuri. TM3TI4G se mândrește cu o compatibilitate remarcabilă în cadrul familiei de produse Modicon, deoarece funcționează perfect cu controlerele Modicon M221, M241, M251 și M262. Modulul oferă conversie analog-digitală de înaltă precizie, cu rezoluție de 16 biți sau 15 biți + semn, permițând măsurarea extrem de precisă a temperaturii și a altor semnale analogice. Intrările pot fi configurate în mod flexibil pentru diferite tipuri de semnale, inclusiv tensiune (0-10 V, -10-10 V), curent (0-20 mA, 4-20 mA), precum și diferite tipuri de termocupluri (J, K, R, S, B, T, N, E, C) și termometre cu rezistență (Pt100, Pt1000). Un avantaj deosebit al produsului este gama largă de temperaturi a termocuplurilor, care poate varia de la -200 °C la +2315 °C, în funcție de tip. Eroarea de precizie absolută este de numai ±0,2% din scala completă la 25°C pentru majoritatea tipurilor de măsurători, deși în anumite intervale de temperatură (de exemplu, pentru termocuplurile de tip K, J, E, T, N între -200°C și 0°C) aceasta crește la ±0,4%. Modulul TM3TI4G are o imunitate excelentă la zgomot și este rezistent la interferențe electromagnetice, conform testelor efectuate în conformitate cu diverse standarde internaționale. Modulul este extrem de ușor de instalat, fie pe o șină DIN (tip TH35-15 sau TH35-7,5 conform IEC 60715), fie pe un panou, utilizând kitul de montare furnizat. Designul său compact (90 mm înălțime, 23,6 mm lățime, 70 mm adâncime) permite utilizarea eficientă a spațiului în dulapul de comutație sau panoul de control. Starea de funcționare a dispozitivului este indicată de un LED verde clar vizibil. Modulul TM3TI4G are o protecție electrică excelentă: există o izolație de 1500 V CA între intrare și sursa de alimentare și o izolație de 500 V CA între intrare și logica internă. Produsul poate rezista la descărcări electrostatice atmosferice de până la 8 kV și de contact de până la 4 kV, precum și la tranzitorii rapizi de 1 kV. Intervalul de temperatură de funcționare este între -10 °C și +55 °C pentru instalarea orizontală și între -10 °C și +35 °C pentru instalarea verticală. Nivelul de protecție IP20 oferă o protecție adecvată într-un mediu industrial tipic. Modulul este conform cu standardul IEC 61131-2 și are numeroase certificări internaționale, inclusiv certificările CE, UKCA, RCM, EAC, cULus și cULus HazLoc.

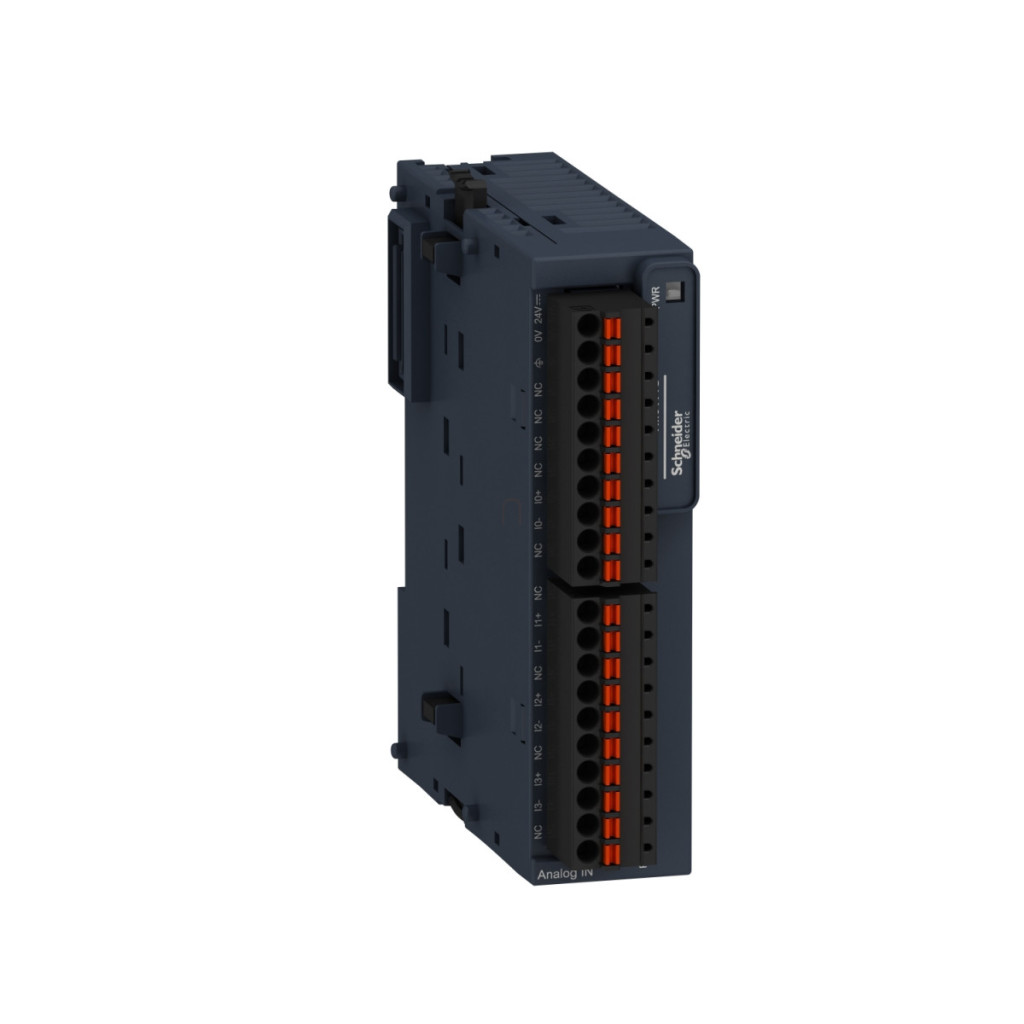

Schneider Electric Modicon TM3 - TM3TI4G - date tehnice modul de expansiune
Caracteristici generale
Familia de produse: Modicon TM3
Tipul produsului: Modul de intrare analogică
Compatibilitate: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Număr de intrări analogice: 4
Caracteristici de intrare
Tipuri de intrări analogice:
- Curent: 4...20 mA, 0...20 mA
- Tensiune: 0...10 V, -10...10 V
- Termocuplu: Tip J (-200...1000 °C), Tip K (-200...1300 °C), tip R (0...1760 °C), tip S (0...1760 °C), tip B (0...1820 °C), tip T (-200...400 °C), tip N (-200...1300 °C), tip E (-200...800 °C), tip C (0...2315 °C)
- Senzor de temperatură Pt 100: -200...850 °C
- Senzor de temperatură Pt 1000: -200...600 °C
Rezoluție și precizie
Rezoluție intrare analogică: 16 biți sau 15 biți + semn
Supraîncărcare continuă admisibilă: 13 V (intrare de tensiune), 40 mA (intrare de curent) Impedanță de intrare: ≤ 50 Ohm (curent), ≥ 1 MOhm (tensiune, termocuplu, senzor de temperatură)
Valoare LSB:
- 2,44 mV (0...10 V tensiune)
- 4,88 mV (-10...10 V tensiune)
- 4,88 µA (0...20 mA curent)
- 3,91 µA (4...20 mA curent)
- 0,1 °C (senzor de temperatură)
- 0,1 °C (termocuplu)
Timpii de conversie și eșantionare
Timp de conversie:
- 100 ms + 100 ms per canal + 1 timp de ciclu de control (termocuplu)
- 100 ms + 100 ms per canal + 1 timp de ciclu de control (senzor de temperatură)
- 10 ms + 10 ms per canal + 1 timp de ciclu de control (tensiune/curent)
Durata eșantionării:
- 10 ms sau 100 ms (tensiune/curent)
- 100 ms (termocuplu)
- 100 ms (senzor de temperatură)
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 20,4...28,8 V
Cablare: cablu cu perechi răsucite ecranate <30 m până la circuitul de intrare
Consum de curent:
- 45-50 mA la 5 V CC prin conector bus
- 35-40 mA la 24 V CC prin sursă de alimentare externă
Semnalizare: 1 LED (verde) pentru PWR
Conexiune electrică: Bloc terminal cu șuruburi detașabile de 10 x 1,5 mm² cu pas de 3,81 mm
Izolarea: 1500 V c.a. între intrare și sursa de alimentare, 500 V c.a. între intrare și logica internă
Caracteristici mecanice
Metoda de montare: Șină TH35-15 sau TH35-7,5 (conform IEC 60715) sau cu kit de montare pe panou/tabla metalică
Înălțime: 90 mm
Adâncime: 70 mm
Lățime: 23,6 mm
Greutate netă: 0,1 kg
Condiții de mediu
Standarde: IEC 61131-2
Certificări ale produsului: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
Temperatura ambiantă în timpul funcționării: -10...55 °C pentru instalare orizontală, -10...35 °C pentru instalare verticală
Temperatura ambiantă în timpul depozitării: -25...70 °C
Umiditate relativă: 10...95%, fără condens
Clasă de protecție IP: IP20
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m Rezistență la vibrații: 3,5 mm la 5...8,4 Hz pe șină DIN, 3 gn la 8,4...150 Hz pe șină DIN Rezistență la șocuri: 15 gn până la 11 ms
