Modulul de intrare analogică Schneider Electric Modicon TM3 seria TM3TI8T este o soluție de măsurare a temperaturii de înaltă calitate pentru sistemele de automatizare industrială. Acest modul alimentat cu 24 V c.c. oferă opt intrări separate de temperatură, asigurând o versatilitate extremă și compatibilitate cu o gamă largă de senzori de temperatură. TM3TI8T este compatibil cu controlerele Modicon M221, M241, M251 și M262, fiind astfel perfect adaptat infrastructurii de automatizare Schneider Electric existente. Modulul poate gestiona diferite tipuri de termocupluri (J, K, R, S, B, T, N, E, C) acoperind o gamă largă de temperaturi de la -200 °C la 2315 °C, în funcție de tip. De asemenea, acceptă termistoare NTC 10k (-90...150 °C) și termistoare PTC (100...10000 Ohm), ceea ce îl face o alegere ideală pentru aproape orice aplicație de măsurare a temperaturii. TM3TI8T oferă o precizie remarcabilă datorită rezoluției sale de 16 biți (15 biți + semn). Precizia măsurării variază în funcție de tipul termocuplului și de domeniul de măsurare, dar este de obicei între ±0,2-0,4% din scala completă la 25°C. Timpul de conversie este de 100 ms + 100 ms per canal + 1 timp de ciclu de control, iar perioada de eșantionare este de 100 ms. Intrările modulului sunt izolate galvanic, cu 1500 V c.a. între senzori și sursa de alimentare și 500 V c.a. între intrări și logica internă, ceea ce sporește fiabilitatea și siguranța sistemului. Impedanța de intrare este de cel puțin 1 MOhm pentru toate tipurile de senzori, asigurând măsurători precise chiar și cu cabluri de conectare mai lungi. Valoarea LSB a modulului este de 0,1 °C pentru termocupluri și sonde NTC și de 1 Ohm pentru sonde PTC/NTC. TM3TI8T este extrem de ușor de instalat și poate fi montat pe o șină DIN (tip TH35-15 sau TH35-7,5) sau pe un panou folosind kitul de montare furnizat. Dimensiunile sale compacte (90 mm înălțime, 23,6 mm lățime, 70 mm adâncime) permit o instalare care economisește spațiu. Pentru conectarea firelor sunt disponibile terminale cu șurub detașabile cu un pas de 3,81 mm, care sunt potrivite pentru fire cu o secțiune transversală de până la 1,5 mm². Modulul este alimentat cu 24 V c.c. (20,4...28,8 V), cu un consum total de curent de 30 mA la 24 V c.c. prin sursa de alimentare externă și 40-45 mA la 5 V c.c. prin conectorul de magistrală. Un LED verde (PWR) indică starea de funcționare. Dispozitivul are protecție IP20 și este conform cu mai multe standarde internaționale (IEC 61131-2) și are certificări CE, UKCA, RCM, EAC, cULus și cULus HazLoc.

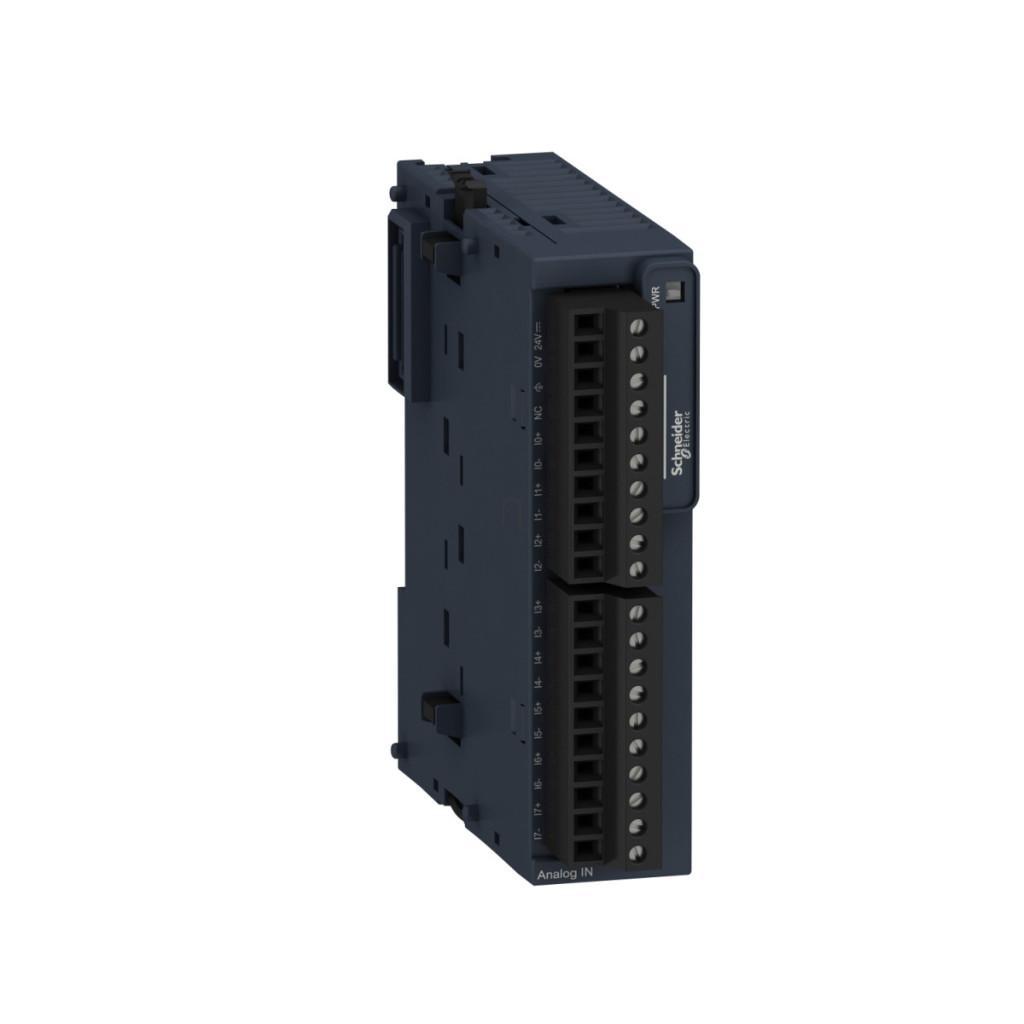

Schneider Electric Modicon TM3 - TM3TI8T - modul de expansiune, 4 intrări analogice, 16/15+1 biți, NTC, PTC, termocuplu: J-K-R-S-B-T-N-E-C date tehnice
Caracteristici generale
Familia de produse: Modicon TM3
Tipul produsului: Modul de intrare analogică
Compatibilitate: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Număr de intrări analogice: 8
Tipuri de intrări analogice și intervale de măsurare
Termocuplu tip J: -200...1000 °C
Termocuplu tip K: -200...1300 °C
Termocuplu de tip R: 0...1760 °C
Termocuplu de tip S: 0...1760 °C
Termocuplu de tip B: 0...1820 °C
Termocuplu de tip T: -200...400 °C Termocuplu de tip N: -200...1300 °C Termocuplu de tip E: -200...800 °C Termocuplu de tip C: 0...2315 °C Termistor NTC 10k: -90...150 °C
Termistor PTC: 100...10000 Ohm
Caracteristici tehnice
Rezoluție intrare analogică: 16 biți (15 biți + semn)
Impedanță intrare: >= 1 MOhm (termocuplu, sondă de temperatură, termistor)
Valoare LSB: 0,1 °C (termocuplu), 0,1 °C (sondă NTC), 1 Ohm (sondă PTC/NTC)
Timp de conversie: 100 ms + 100 ms per canal + 1 timp de ciclu de control
Timp de eșantionare: 100 ms
Precizie de măsurare
Termocuplu C (0...2315 °C): +/- 0,2% din scala completă la 25 °C
Termocuplu R, S (0...200 °C): +/- 6 °C la 25 °C
Termocuplu R, S (200...1760 °C): +/- 0,2% din scala completă la 25 °C
Termocuplu B (300...1820 °C): +/- 0,2% din scala completă la 25 °C
Termocuplu K (-200...0 °C): +/- 0,4% din scala completă la 25 °C
Termocuplu K (0...1300 °C): +/- 0,2% din scala completă la 25 °C
Termocuplu J (-200...0 °C): +/- 0,4% din scala completă la 25 °C
Termocuplu J (0...1000 °C): +/- 0,2% din scala completă la 25 °C
Termocuplu E (-200...0 °C): +/- 0,4% din scala completă la 25 °C
Termocuplu E (0...800 °C): +/- 0,2% din scala completă la 25 °C
Termocuplu T (-200...0 °C): +/- 0,4% din scala completă la 25 °C
Termocuplu T (0...400 °C): +/- 0,2% din scala completă la 25 °C
Termocuplu N (-200...0 °C): +/- 0,4% din scala completă la 25 °C
Termocuplu N (0...1300 °C): +/- 0,2% din scala completă la 25 °C
Deriva de temperatură: +/- 0,01 %FS/°C
Repetabilitate: +/-0,5 %FS
Nelinearitate: +/- 0,2 %FS
Diafonie: <= 1 LSB
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 20,4...28,8 V
Tip cablu: cablu cu perechi răsucite ecranate <30 m în circuitul de intrare
Consum curent: 30 mA (cu alimentare externă 24 V CC), 45 mA (cu conexiune bus 5 V CC), 40 mA (conexiune bus 5 V CC) Indicator local: 1 LED (verde) pentru PWR
Conexiune electrică
10 x 1,5 mm² terminale cu șurub detașabile cu pas de 3,81 mm pentru intrări și alimentare
Izolație: 1500 V c.a. între intrare și sursa de alimentare, 500 V c.a. între intrare și logica internă
Caracteristici mecanice
Montare: șină DIN tip TH35-15 sau TH35-7,5 sau montare pe panou cu kit de montare
Dimensiuni: 90 mm (înălțime) x 23,6 mm (lățime) x 70 mm (adâncime) Condiții de mediu Temperatură de funcționare: -10 până la 55 °C (instalare orizontală), -10...35 °C (instalare verticală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării și depozitării)
Grad de protecție IP: IP20
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m Rezistență la vibrații: 3,5 mm la 5...8,4 Hz pe șină DIN, 3 gn la 8,4...150 Hz pe șină DIN Rezistență la șocuri: 15 gn până la 11 ms
