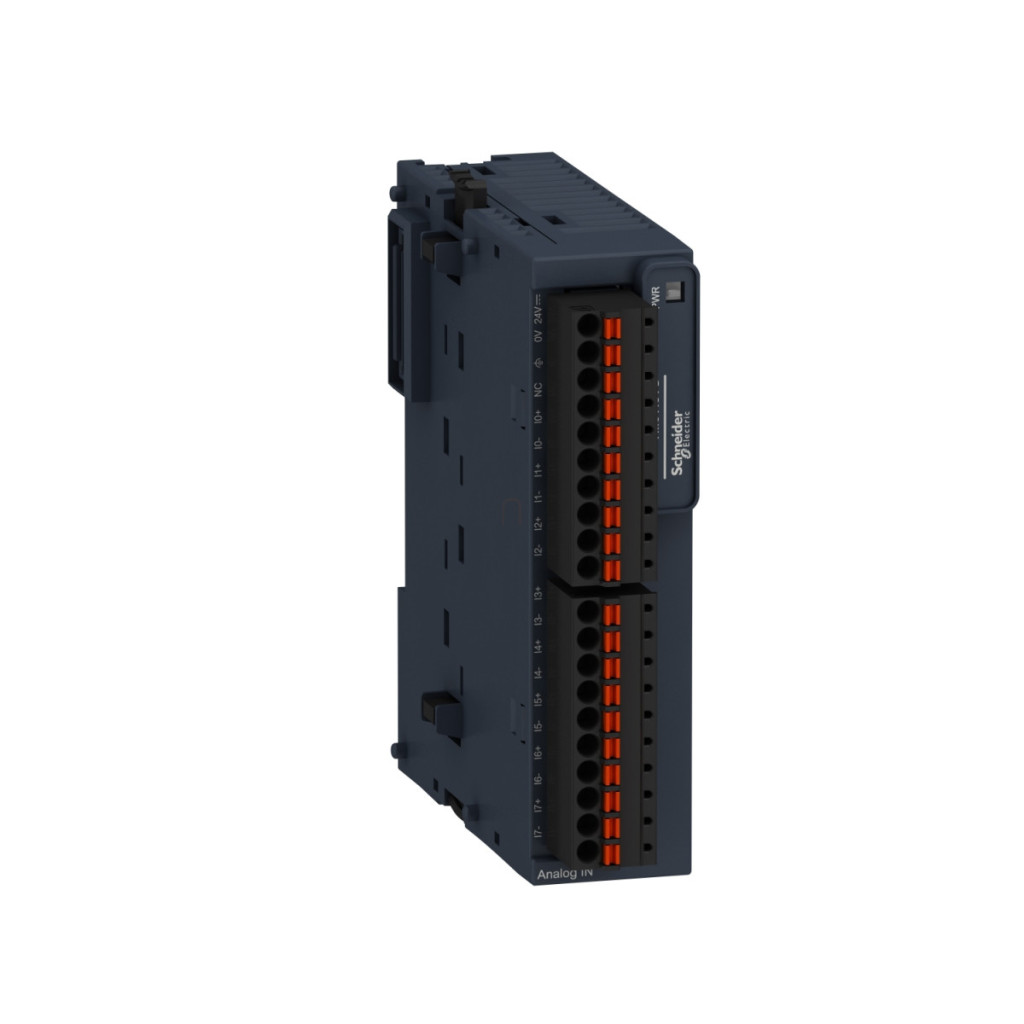

Modulul de expansiune Schneider Electric Modicon TM3TI8TG este un dispozitiv de intrare analogic extrem de versatil pentru senzori de temperatură, fiind alegerea perfectă pentru sarcini de măsurare a temperaturii în sistemele de automatizare industrială. Ca parte a seriei TM3, acesta oferă compatibilitate completă cu Modicon M221, M241, M251 și M262, facilitând integrarea în sistemele de automatizare Schneider Electric existente sau noi. Modulul TM3TI8TG are 8 canale de intrare analogice independente, oferind o flexibilitate excepțională pentru conectarea unei varietăți de dispozitive senzori de temperatură. Dispozitivul acceptă o gamă largă de tipuri de intrare: termocupluri de tip J, K, R, S, B, T, N și E, precum și termistoare NTC 10k (-90...150 °C) și termistoare PTC (100...10000 Ohm). Termocuplurile funcționează într-un interval larg de temperaturi, de exemplu, termocuplul de tip K măsoară -200...1300 °C, în timp ce cel de tip J măsoară între -200...1000 °C. Rezoluția încorporată de 16 biți (15 biți + semn) permite măsurători extrem de precise, cu un timp de conversie de 100 ms + 100 ms per canal + 1 timp de ciclu de control. Valoarea LSB scăzută (0,1 °C pentru termocupluri și sonde NTC, 1 Ohm pentru sonde PTC/NTC) asigură o precizie ridicată a măsurătorilor. Modulul TM3TI8TG are specificații de precizie remarcabile: ±0,2% din scala completă pentru majoritatea tipurilor de termocuplu în intervalul de temperatură pozitiv și ±0,4% în intervalul negativ (la temperatura ambiantă de 25 °C). Stabilitatea temperaturii modulului este, de asemenea, remarcabilă, cu o deviere de temperatură de ±0,01 %FS/°C, o precizie de repetabilitate de ±0,5 %FS și o neliniaritate de ±0,2 %FS. Intrările au o impedanță ridicată de cel puțin 1 MOhm, iar diafonia este mai mică de 1 LSB. Modulul funcționează la o tensiune de alimentare de 24 V CC, cu limite de tensiune de alimentare de 20,4...28,8 V. Consumul de curent al unității este de 30 mA de la o sursă de alimentare externă de 24 V CC sau 45 mA/40 mA la 5 V CC prin conectorul de magistrală. TM3TI8TG este extrem de flexibil în ceea ce privește instalarea - poate fi montat pe o șină DIN standard TH35-15 sau TH35-7,5 în conformitate cu IEC 60715 sau pe suprafața unui panou folosind un kit de montare. Dimensiunile sale compacte (90 mm înălțime, 70 mm adâncime, 23,6 mm lățime) permit o instalare care economisește spațiu. Conexiunea electrică se realizează prin borne cu șurub detașabile de 10 x 1,5 mm² cu o grilă de 3,81 mm. Modulul are un grad de protecție IP20 și poate funcționa la 10...95% umiditate relativă fără condens. Intervalul de temperatură de funcționare este de -10...55 °C pentru instalarea orizontală și -10...35 °C pentru instalarea verticală, în timp ce intervalul de temperatură de depozitare este de -25...70 °C. TM3TI8TG are un design robust și poate rezista la șocuri de până la 15 g timp de 11 ms, vibrații cu o amplitudine de 3,5 mm între 5 și 8,4 Hz și accelerații de 3 g în intervalul 8,4 - 150 Hz atunci când este montat pe o șină DIN.
Schneider Electric Modicon TM3 - TM3TI8TG - modul de expansiune, 4 intrări analogice, 16/15+1 biți, NTC, PTC, termocuplu: J-K-R-S-B-T-N-E-C, date tehnice arc
Caracteristici generale
Familia de produse: Modicon TM3
Tipul produsului sau al componentei: Modul de intrare analogică
Compatibilitate: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Caracteristici intrare
Număr intrări analogice: 8
Tipuri intrări analogice:
- Termocuplu tip J: -200...1000 °C
- Termocuplu tip K: -200...1300 °C
- Termocuplu tip R: 0...1760 °C
- Termocuplu tip S: 0...1760 °C
- Termocuplu tip B: 0...1820 °C
- Termocuplu tip T: -200...400 °C
- Termocuplu de tip N: -200...1300 °C
- Termocuplu de tip E: -200...800 °C
- Termistor NTC 10k: -90...150 °C
- Termistor PTC: 100...10000 Ohm
Rezoluție intrare analogică: 16 biți, 15 biți + semn
Impedanță intrare: >= 1 MOhm pentru termocupluri, >= 1 MOhm pentru sonde de temperatură, >= 1 MOhm pentru termistori
Caracteristici de performanță
Valoare LSB: 0,1 °C pentru termocupluri, 0,1 °C pentru sonde NTC, 1 Ohm pentru sonde PTC/NTC
Timp de conversie: 100 ms + 100 ms per canal + 1 timp de ciclu de control
Perioadă de eșantionare: 100 ms
Caracteristici de precizie
Eroare de precizie absolută:
- Termocuplu de tip C, 0...2315 °C: +/- 0,2 % din scala completă la 25 °C
- Termocuplu de tip R, S, 0...200 °C: +/- 6 °C la 25 °C
- Termocuplu de tip R, S, 200...1760 °C: +/- 0,2 % raportat la scala completă la 25 °C
- Termocuplu de tip B, 300...1820 °C: +/- 0,2 % raportat la scala completă la 25 °C
- Termocuplu de tip K, -200...0 °C: +/- 0,4 % raportat la scala completă la 25 °C
- Termocuplu de tip K, 0...1300 °C: +/- 0,2 % raportat la scala completă la 25 °C
- Termocuplu de tip J, -200...0 °C: +/- 0,4 % raportat la scala completă la 25 °C
- Termocuplu de tip J, 0...1000 °C: +/- 0,2 % din scala completă la 25 °C
Deriva de temperatură: +/- 0,01 %FS/°C
Precizie de repetabilitate: +/-0,5 %FS
Nelinearitate: +/- 0,2 %FS
Diafonie: <= 1 LSB
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 20,4...28,8 V
Tip cablu: Cablu ecranat cu perechi răsucite, <30 m până la circuitul de intrare
Consum curent: 30 mA la 24 V CC prin sursă de alimentare externă, 45 mA la 5 V CC prin conector bus, 40 mA la 5 V CC prin conector bus
Indicație locală: 1 LED (verde) pentru indicarea PWR
Conexiune electrică: 10 x 1,5 mm² blocuri terminale cu șurub detașabile cu pas de 3,81 mm pentru intrări și sursă de alimentare, 10 x 1,5 mm² borne cu șurub detașabile cu pas de 3,81 mm pentru intrări
Caracteristici mecanice
Suport de montare: Șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 conform IEC 60715, cu kit de montare pe placă sau panou
Dimensiuni: Înălțime: 90 mm, Adâncime: 70 mm, Lățime: 23,6 mm
Caracteristici de mediu
Standarde: IEC 61131-2
Certificări ale produsului: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
Grad de protecție IP: IP20
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m
Temperatura aerului ambiant în timpul funcționării: -10...55 °C pentru instalare orizontală, -10...35 °C pentru instalare verticală
