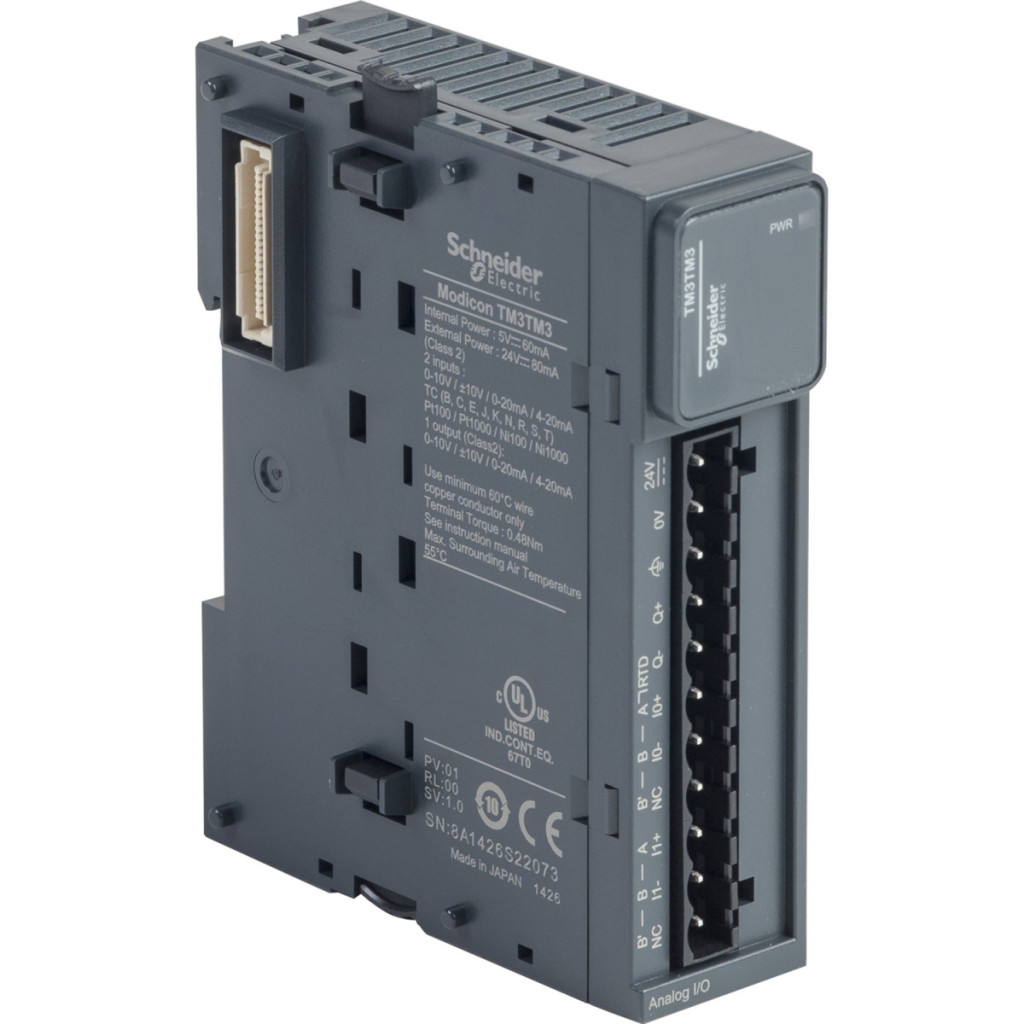

Modulul de expansiune analogic I/O Schneider Electric Modicon TM3 (TM3TM3) este un dispozitiv extrem de versatil, cu 2 intrări analogice și 1 ieșire analogică. Acest modul compact este ideal pentru extinderea sistemelor de automatizare industrială, în special în aplicații în care semnalele analogice trebuie procesate și transmise. Modulul de expansiune din seria Modicon TM3 este pe deplin compatibil cu diverse controlere din familia de produse Schneider Electric Modicon, inclusiv modelele Modicon M221, M241, M251 și M262. Intrările analogice încorporate oferă o flexibilitate excepțională, deoarece pot recepționa o gamă largă de tipuri de semnale. Modulul poate gestiona semnale de tensiune între 0-10 V și -10...10 V, precum și semnale de curent între 0-20 mA și 4-20 mA. În plus, este potrivit pentru conectarea diverselor senzori de temperatură, inclusiv diferite tipuri de termocupluri (J, K, R, S, B, T, N, E, C) și senzori de rezistență la temperatură (Pt100, Pt1000, Ni100, Ni1000). Tipurile de termocuplu acoperă o gamă largă de temperaturi, de la -200 °C la +2315 °C, în funcție de tip. Ieșirea analogică acceptă, de asemenea, mai multe formate de semnal: 0-10 V, -10...10 V, 0-20 mA și 4-20 mA. Modulul asigură o precizie remarcabilă în timpul măsurătorilor. Intrările analogice au o rezoluție de 16 biți (sau 15 biți + semn), ceea ce permite măsurători extrem de precise. Ieșirea analogică are o rezoluție de 12 biți. Impedanța de intrare este ≤ 50 Ohm pentru semnalele de curent și ≥ 1 MOhm pentru semnalele de tensiune, termocupluri și senzori de temperatură. Eroarea de precizie absolută este de obicei de ±0,1% din scala completă la 25 °C, deși în anumite condiții (de exemplu, cu anumite tipuri de termocupluri la temperaturi scăzute) această valoare poate crește până la ±0,4% din scala completă. Modulul TM3TM3 oferă o precizie de repetabilitate remarcabilă de ±0,5% FS la intrare și ±0,4% FS la ieșire. Produsul este ușor de instalat, deoarece poate fi montat pe o șină DIN standard (tip TH35-15 sau TH35-7,5, conform cu IEC 60715), dar poate fi montat și pe suprafața unui panou cu ajutorul kitului de montare adecvat. Modulul are dimensiuni compacte: înălțime 90 mm, lățime 23,6 mm, adâncime 70 mm. Conectarea electrică este ușor de realizat folosind blocul de borne cu șurub detașabil cu 11 poli, 2,5 mm², cu pas de 5,08 mm. Modulul TM3TM3 poate fi utilizat într-un interval larg de temperaturi de funcționare: între -10 °C și +55 °C pentru instalarea orizontală și între -10 °C și +35 °C pentru instalarea verticală. Datorită gradului de protecție IP20, acesta oferă o protecție adecvată împotriva prafului și contactului, oferind în același timp acces ușor la punctele de conectare. Alimentarea cu energie electrică este de 24 V CC, cu o toleranță între 20,4 și 28,8 V. Consumul de curent al modulului este de 55 mA fără sarcină (cu alimentare externă de 24 V CC) și de 80 mA la sarcină maximă (cu alimentare externă de 24 V CC). Datorită designului său robust, modulul TM3TM3 poate rezista la condiții de mediu extreme. Poate rezista la un șoc de 15 g timp de 11 ms, precum și la vibrații de 3,5 mm între 5 și 8,4 Hz și vibrații de 3 g între 8,4 și 150 Hz atunci când este montat pe o șină DIN. Modulul este conform cu standardul IEC 61131-2 și deține numeroase certificări internaționale, precum CE, UKCA, RCM, EAC, cULus și cULus HazLoc.
Date tehnice modul analogic I/O Modicon TM3
Caracteristici principale
Familia de produse: Modicon TM3
Tipul produsului: Modul analogic de intrare/ieșire
Compatibilitate: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Număr de intrări analogice: 2
Număr de ieșiri analogice: 1
Caracteristici intrare analogică
Tipuri de semnale acceptate:
- Curent: 4...20 mA
- Curent: 0...20 mA
- Tensiune: 0...10 V
- Tensiune: -10...10 V
- Termocuplu J: -200...1000 °C
- Termocuplu K: -200...1300 °C
- Termocuplu R: 0...1760 °C
- Termocuplu S: 0...1760 °C
- Termocuplu B: 0...1820 °C
- Termocuplu T: -200...400 °C
- Termocuplu N: -200...1300 °C
- Termocuplu E: -200...800 °C
- Termocuplu C: 0...2315 °C
- Senzor de temperatură Ni 100/Ni 1000: -60...180 °C
- Senzor de temperatură Pt 100: -200...850 °C - Senzor de temperatură Pt 1000: -200...600 °C Rezoluție intrare: 16 biți (15 biți + semn) Impedanță intrare: ≤ 50 Ohm pentru semnale de curent, ≥ 1 MOhm pentru senzori de tensiune/termocuplu/temperatură ≤ 50 Ohm pentru semnale de curent, ≥ 1 MOhm pentru senzori de tensiune/termocuplu/temperatură
Caracteristici ieșire analogică
Tipuri de semnale acceptate:
- Curent: 4...20 mA
- Curent: 0...20 mA
- Tensiune: 0...10 V
- Tensiune: -10...10 V
Rezoluție ieșire: 12 biți
Tip sarcină: Rezistivă
Impedanță sarcină: 1 kOhm la tensiune, 300 Ohm la curent
Parametri de precizie
Eroare de precizie absolută: ±0,1% din scala completă la 25 °C pentru intrări și ieșiri analogice
Precizie de repetabilitate: ±0,5% FS pentru intrare, ±0,4% FS pentru ieșire
Nelinearitate: ±0,01% FS pentru ieșire analogică, ±0,1% FS pentru intrare analogică
Parametri de sincronizare
Timp de stabilizare: 1 ms
Timp de eșantionare: 10 ms sau 100 ms (în funcție de tipul semnalului)
Caracteristici fizice
Dimensiuni (L×H×A): 90 mm × 23,6 mm × 70 mm
Nivel de protecție IP: IP20
Tensiune de alimentare: 24 V CC (20,4...28,8 V)
Consum curent: 55-80 mA (în funcție de sarcină)
Temperatură de funcționare: -10...55 °C (instalare orizontală), -10...35 °C (instalare verticală)
Opțiuni de montare: șină DIN TH35-15 sau TH35-7,5, cu kit de montare pe panou
Conexiune electrică: terminal cu șurub detașabil de 11 × 2,5 mm² (pas de 5,08 mm)
Certificate
CE, UKCA, RCM, EAC, cULus, cULus HazLoc
