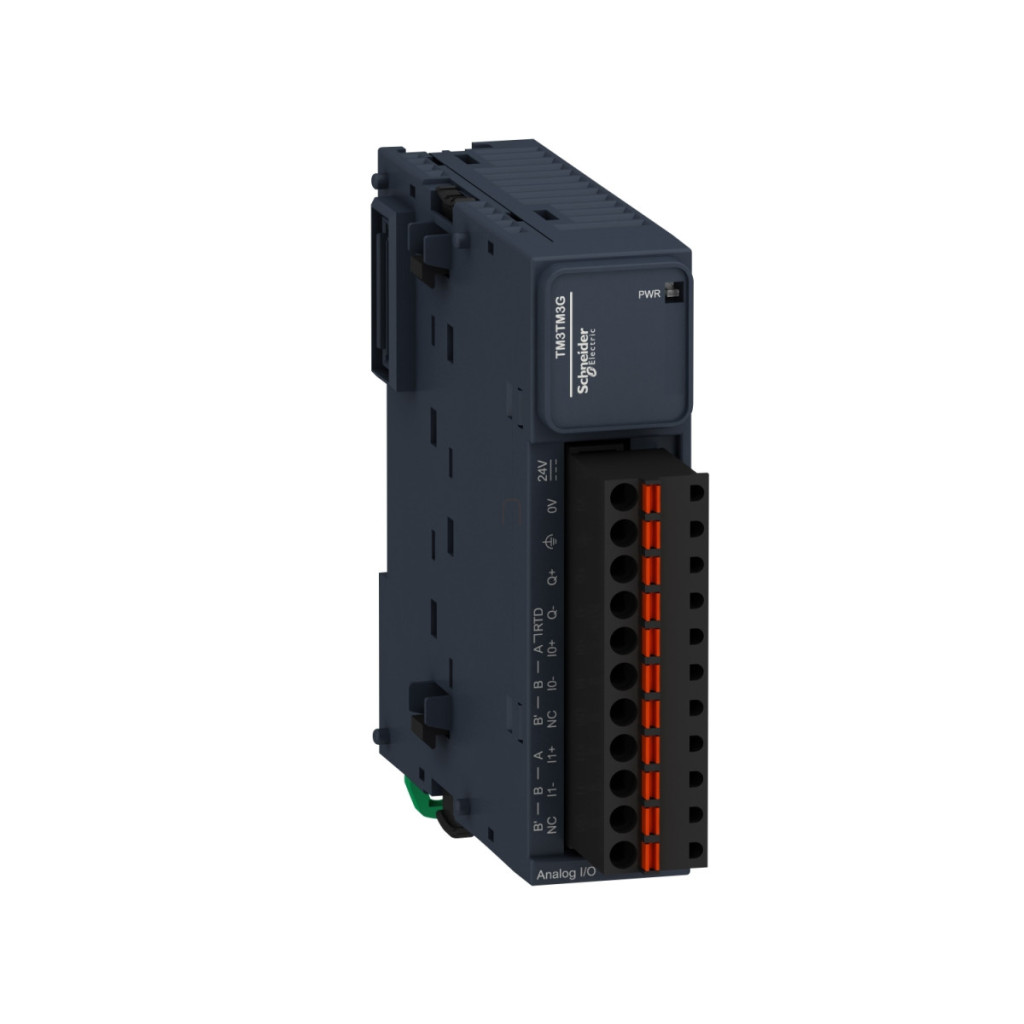

Modulul de extindere analogic de intrare/ieșire Schneider Electric Modicon TM3 seria TM3TM3G este o alegere excelentă pentru sistemele de automatizare industrială care necesită o gestionare precisă a semnalelor analogice. Acest modul versatil funcționează cu o tensiune de alimentare de 24 V c.c. și dispune de conectori cu arc pentru o cablare rapidă și fiabilă. TM3TM3G are două intrări analogice sau de temperatură și o ieșire analogică, oferind o flexibilitate excepțională pentru o varietate de aplicații. Intrările acceptă o gamă largă de tipuri de semnale: tensiune (0...10 V, -10...10 V), curent (0...20 mA, 4...20 mA), precum și diverse tipuri de termocupluri (J, K, R, S, B, T, N, E, C) și senzori de temperatură (Ni 100/1000, Pt 100/1000). Această versatilitate permite modulului să fie compatibil cu aproape orice senzor industrial. Intervalele de temperatură sunt impresionante, de exemplu, cu un termocuplu de tip J, putem măsura între -200...1000 °C, în timp ce cu unul de tip K, putem măsura între -200...1300 °C. Ieșirea analogică a modulului acceptă niveluri de semnal de 0...10 V, -10...10 V, 0...20 mA și 4...20 mA, permițând controlul diverselor actuatoare, supape de control și convertoare de frecvență. TM3TM3G oferă utilizatorilor o precizie remarcabilă. Intrările și ieșirile analogice funcționează cu o precizie de ±0,1%, în timp ce intrările termocuplului sunt, de asemenea, extrem de precise: acestea oferă o precizie de ±0,1% pe întreaga gamă de măsurare la 25 °C. Rezoluția de intrare este remarcabilă: 16 biți sau 15 biți + semn, în timp ce rezoluția de ieșire este de 12 biți. Modulul funcționează cu un timp de eșantionare de 10 ms pentru intrările analogice de tensiune/curent și 100 ms pentru termocuplu și sonde de temperatură, ceea ce oferă un timp de răspuns adecvat pentru majoritatea aplicațiilor industriale. Modulul este compatibil cu PLC-urile din seriile Modicon M221, M241, M251 și M262, ceea ce facilitează integrarea în sistemele de automatizare Schneider Electric existente. Instalarea este simplă: poate fi montat pe o șină DIN TH35-15 sau TH35-7,5 sau fixat pe un panou. Dimensiunile sale sunt compacte: 90 mm înălțime, 23,6 mm lățime și 70 mm adâncime. Modulul are protecție IP20 și poate fi utilizat la temperaturi ambientale între -10 și 55 °C când este instalat orizontal (-10 până la 35 °C când este instalat vertical). Este rezistent la vibrații (3,5 mm la 5...8,4 Hz și 3 g la 8,4...150 Hz pe o șină DIN) și la șocuri de 15 g/11 ms, ceea ce garantează o funcționare fiabilă chiar și în medii industriale. Modulul indică starea alimentării cu energie electrică printr-un LED verde încorporat, care facilitează depanarea. TM3TM3G are numeroase certificări industriale, precum CE, UKCA, RCM, EAC, cULus și cULus HazLoc, asigurând conformitatea cu standardele globale. Modulul are, de asemenea, proprietăți excelente de izolare: 1500 V CA între intrare și sursa de alimentare, 500 V CA între intrare și logica internă, 1500 V CA între ieșire și sursa de alimentare și 500 V CA între ieșire și logica internă, ceea ce sporește siguranța și fiabilitatea sistemului.
Schneider Electric Modicon TM3 - Date tehnice TM3TM3G
Date de bază
Familia de produse: Modicon TM3
Tipul produsului sau al componentei: Modul analogic de intrare/ieșire
Compatibilitate: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Intrări analogice
Număr de intrări analogice: 2
Tipuri de intrări analogice: curent 4...20 mA, curent 0...20 mA, tensiune 0...10 V, tensiune -10...10 V
Tipuri de termocuplu: Tip J -200...1000 °C, Tip K -200...1300 °C, tip R 0...1760 °C, tip S 0...1760 °C, tip B 0...1820 °C, tip T -200...400 °C, tip N -200...1300 °C, tip E -200...800 °C, tip C 0...2315 °C
Tipuri de sonde de temperatură: Ni 100/Ni 1000 -60...180 °C, Pt 100 -200...850 °C, Pt 1000 -200...600 °C
Ieșiri analogice
Număr de ieșiri analogice: 1
Tipuri de ieșiri analogice: Curent: 4...20 mA, Curent: 0...20 mA, Tensiune: 0...10 V, Tensiune: -10...10 V
Performanță
Rezoluție intrare analogică: 16 biți, 15 biți + semn
Rezoluție ieșire analogică: 12 biți
Supraîncărcare continuă admisibilă: 13 V (tensiune), 40 mA (curent)
Impedanță de intrare: <= 50 Ohm (curent), >= 1 MOhm (tensiune, termocuplu, sondă de temperatură)
Valoare LSB (bitul cel mai puțin semnificativ): 0,15 mV (0...10 V), 0,30 mV (-10...10 V), 0,30 µA (0...20 mA), 0,244 µA (4...20 mA), 0,1 °C (sondă de temperatură și termocuplu)
Tip de sarcină: Rezistivă
Impedanță de sarcină: 1 kOhm (tensiune), 300 Ohm (curent)
Timp de stabilizare: 1 ms
Timp de conversie: 10 ms + 10 ms per canal + 1 timp de ciclu de control (tensiune/curent), 100 ms + 100 ms per canal + 1 timp de ciclu de control (termocuplu, sondă de temperatură)
Precizie
Eroare de precizie absolută: +/- 0,1% din scala completă la 25 °C (intrare și ieșire analogică, majoritatea termocuplurilor și sondelor de temperatură)
Repetabilitate: +/-0,5% FS (intrare), +/- 0,4% FS (ieșire)
Liniaritate: +/- 0,01% FS (ieșire analogică), +/- 0,1% FS (intrare analogică)
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 20,4...28,8 V
Tip cablu: cablu cu pereche ecranată răsucită <30 m
Consum curent: 55 mA (alimentare externă 24 V CC, fără sarcină), 80 mA (alimentare externă 24 V c.c., sarcină maximă)
Caracteristici mecanice
Montare: șină TH35-15 sau TH35-7,5, cu kit de montare pe panou
Dimensiuni (L x l x H): 90 mm x 23,6 mm x 70 mm
Condiții de mediu
Protecție IP: IP20
Temperatură de funcționare: -10...55 °C (instalare orizontală), -10...35 °C (instalare verticală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens
