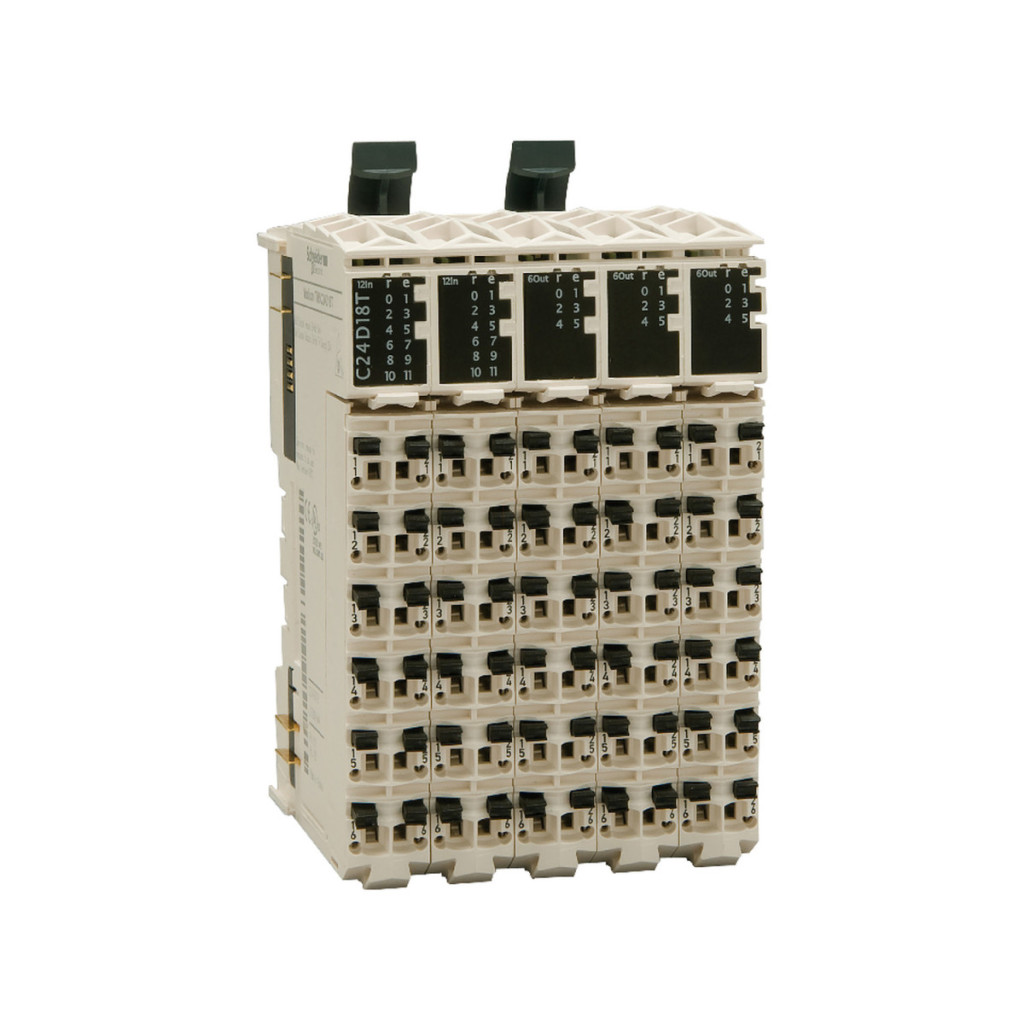

Schneider Electric Modicon TM5C24D18T este un modul de expansiune I/O compact extrem de versatil, care oferă soluția perfectă pentru extinderea sistemelor de automatizare industrială. Acest dispozitiv I/O cu 42 de puncte are 24 de intrări digitale și 18 ieșiri digitale, fiind alegerea ideală pentru aplicații care necesită procesarea unui volum mare de semnale într-un format compact. Ca parte a familiei de produse Modicon TM5, TM5C24D18T oferă o flexibilitate excelentă în proiectarea sistemelor. Intrările digitale utilizează logica sink cu o impedanță de intrare de 6,4 kOhm, în timp ce ieșirile digitale funcționează cu logica source. Filtrarea intrărilor este reglabilă: poate fi configurată la maximum 100 ms în hardware și până la 25 ms în software, asigurând o funcționare fiabilă în medii cu niveluri de zgomot variabile. Ieșirile digitale sunt capabile să comute 0,5 A fiecare, cu o cădere de tensiune maximă mai mică de 0,3 V la o sarcină de 500 mA, asigurând funcționarea corectă a dispozitivelor conectate. TM5C24D18T este echipat cu un sistem sofisticat de semnalizare pentru diagnosticare ușoară. Cinci LED-uri verzi și cinci LED-uri roșii indică starea alimentării cu energie, în timp ce 24 de LED-uri verzi oferă feedback în timp real cu privire la starea intrărilor și 18 LED-uri galbene cu privire la starea ieșirilor. Modulul are terminale detașabile cu arc, ceea ce facilitează instalarea și întreținerea. Poate fi montat pe o șină DIN și instalat atât în poziție verticală (-10...50 °C), cât și orizontală (-10...60 °C), ceea ce îl face potrivit pentru o varietate de configurații de dulapuri. Modulul are o rezistență la impact de 15 gn / 11 ms, asigurând o funcționare fiabilă chiar și în medii industriale supuse vibrațiilor. Modulul TM5C24D18T are dimensiuni compacte: 75 mm (2,95 in.) × 62,5 mm (2,58 in.) × 99 mm (3,9 in.), permițând o instalare care economisește spațiu. La instalare, trebuie respectate distanțele minime recomandate: trebuie lăsat un spațiu liber de 35 mm (1,38 in.) în toate direcțiile pentru a asigura o răcire adecvată. Modulul este compatibil cu diferite tipuri de șine DIN, ceea ce oferă o flexibilitate suplimentară în timpul instalării. Documentația recomandă diferite secțiuni transversale ale cablurilor pentru cablare, în intervalul 0,08...2,5 mm² (28...14 AWG), iar schema electrică arată clar metoda de conectare atât pentru intrări (senzori cu 2 fire), cât și pentru ieșiri (sarcini cu 2 fire cu protecție la inducție). Curbele de performanță de comutare pot fi utilizate pentru a determina frecvența maximă de comutare a sarcinilor inductive în funcție de rezistența sarcinii și inductanța.
Schneider Electric Modicon TM5 - TM5C24D18T - Extensor I/O, compact, 24DI - 18DO (tranzistor) date tehnice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului: Bloc compact de extindere I/O
Număr de intrări digitale: 24
Logică de intrare digitală: Sink
Număr de ieșiri digitale: 18
Logică ieșire digitală: Sursă
Date tehnice suplimentare
Impedanță intrare: 6,4 kOhm
Filtrare intrare: <= 100 ms hardware, <= 25 ms software configurabil
Curent ieșire digitală: 0,5 A per ieșire
Cădere de tensiune maximă: <0,3 V la curent de ieșire de 500 mA
Conexiune electrică: Bloc terminal cu arc detașabil
Indicatori locali: 5 LED-uri (verzi) pentru alimentarea cu energie, 5 LED-uri (roșii) pentru alimentarea cu energie, 24 LED-uri (verzi) pentru starea intrării, 18 LED-uri (galbene) pentru starea ieșirii
Condiții de mediu
Marcaj: CE
Temperatura ambiantă în timpul funcționării: -10…50 °C (instalare verticală), -10…60 °C (instalare orizontală) Rezistență la impact: 15 gn pentru până la 11 ms Caracteristici fizice Dimensiuni: 75 mm × 62,5 mm × 99 mm
Informații privind cablarea și punerea în funcțiune
Modulul are terminale cu arc detașabile. Se pot utiliza următoarele secțiuni transversale ale cablurilor:
- 0,08...2,5 mm² (28...14 AWG) pentru fire solide
- 0,25...2,5 mm² (24...14 AWG) pentru fire torsadate
- 0,25...1,5 mm² (24...16 AWG) pentru fire cu capete de cablu
- 2 x 0,25...0,75 mm² (2 x 24...18 AWG) pentru fire duble cu capete de cablu
Modulul poate fi montat pe o șină DIN, cu o distanță minimă de instalare de 35 mm în toate direcțiile.
