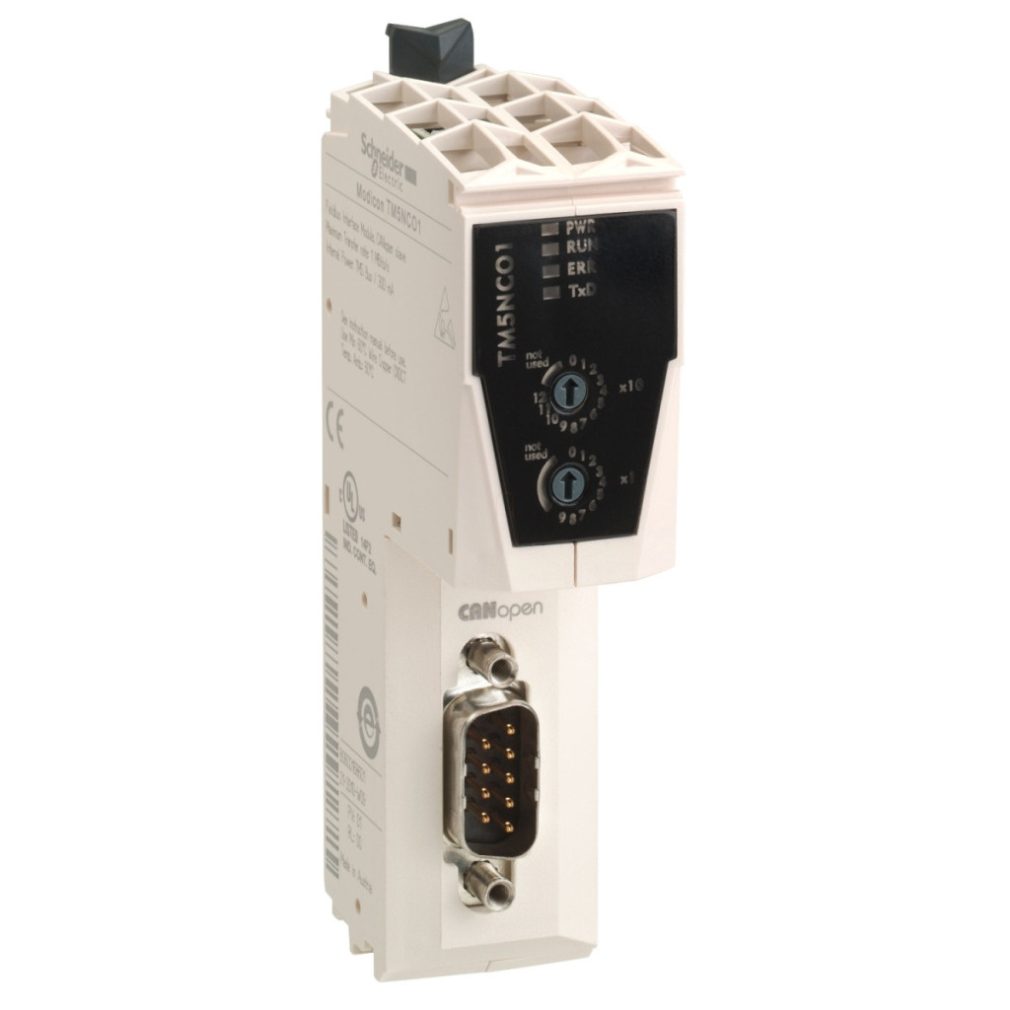

Modulul de comunicație TM5NCO1 CANopen, parte a familiei de produse Modicon TM5 de la Schneider Electric, oferă o soluție excelentă pentru sistemele de automatizare industrială. Acest modul compact de interfață FieldBus permite comunicarea în rețea CANopen între controlerele Modicon și dispozitivele conectate în rețea, asigurând transferul fluent al datelor între componentele sistemului. Modulul TM5NCO1 este compatibil cu controlerele logice și de mișcare Modicon LMC058, Modicon LMC078 și Modicon M258, oferind un grad ridicat de flexibilitate în proiectarea sistemului. Modulul este echipat cu LED-uri de stare clar vizibile, care facilitează depanarea și diagnosticarea. Acestea includ un LED verde/roșu pentru indicarea alimentării cu energie (PWR), un LED verde/roșu pentru indicarea stării CAN (RUN), un LED roșu pentru indicarea erorilor CAN (ERROR) și un LED galben pentru indicarea comunicării bus TM5 (TxD). Aceste indicatoare oferă feedback imediat cu privire la starea de funcționare a modulului și a rețelei. TM5NCO1 dispune de comutatoare rotative pentru setarea adresei CANopen și a ratei de transfer și de un conector SUB-D 9 standard pentru magistrala CANopen. Modulul are dimensiuni compacte, cu o lățime de 75 mm (2,95 inci), o adâncime de 37,5 mm (1,48 inci) și o înălțime de 99 mm (3,9 inci). În ciuda dimensiunilor reduse, are un design robust, dovadă fiind rezistența la șocuri de 15 gn, 11 ms. Dispozitivul cântărește doar 0,05 kg, fiind ușor de integrat în orice sistem de automatizare. Modulul de comunicație TM5NCO1 CANopen funcționează fiabil chiar și într-o gamă largă de parametri de mediu. Intervalul de temperatură de funcționare pentru instalarea orizontală este de -10...55 °C fără reducere a puterii și de -10...60 °C cu reducere a puterii. Pentru instalarea verticală, intervalul de temperatură de funcționare este de -10...50 °C. Modulul are marcaj CE, ceea ce garantează că respectă standardele și reglementările europene. Montarea pe o șină DIN permite o instalare rapidă și ușoară, în timp ce respectarea recomandărilor de cablare ale sistemului TM5 asigură o funcționare stabilă și fiabilă. Rețeaua CANopen creată cu modulul TM5NCO1 oferă o soluție ideală pentru sarcini complexe de automatizare, în care este importantă comunicarea rapidă și fiabilă între diferitele elemente ale sistemului de control.
Schneider Electric Modicon TM5 - TM5NCO1 - Extensie I/O, modul de comunicație, date tehnice interfață CANopen
Caracteristici generale
Familia de produse: Modicon TM5
Tipul produsului: Modul de comunicare CANopen
Compatibilitate: Controler de mișcare, Controler logic
Seriile compatibile: Modicon LMC058, Modicon LMC078, Modicon M258
LED-uri indicatoare de stare
1 LED verde/roșu pentru indicarea alimentării cu energie (PWR)
1 LED verde/roșu pentru indicarea stării CAN (RUN)
1 LED roșu pentru indicarea stării CAN (ERROR)
1 LED galben pentru indicarea stării de comunicare a controlerului pe magistrala TM5 (TxD)
Caracteristici fizice
Greutate netă: 0,05 kg
Mediu de funcționare
Marcaje: CE
Temperatura aerului ambiant în timpul funcționării:
-10...55 °C fără reducere a puterii (instalare orizontală)
-10...60 °C cu factor de reducere a puterii (instalare orizontală)
-10...50 °C (instalare verticală)
Rezistență la șocuri: 15 gn timp de 11 ms
Instalare și conectare
Prezentare:
Clemă de montare
LED-uri indicatoare de stare
Comutatoare rotative pentru reglarea adresei CANopen și a ratei de transfer
Conector bus CANopen (SUB-D 9)
Dimensiuni
Lățime 75 mm (2,95 inci)
Adâncime 37,5 mm (1,48 inci)
Înălțime 99 mm (3,9 inci)
Instalare
Montare: Șină DIN
Recomandări de cablare: Terminalele cu arc detașabile pot fi utilizate cu cabluri de dimensiuni:
0,08...2,5 mm² (28...14 AWG)
0,25...2,5 mm² (24...14 AWG)
0,25...1,5 mm² (24...16 AWG)
2 × 0,25...2 × 0,75 mm² (2 × 24...2 × 18 AWG)
