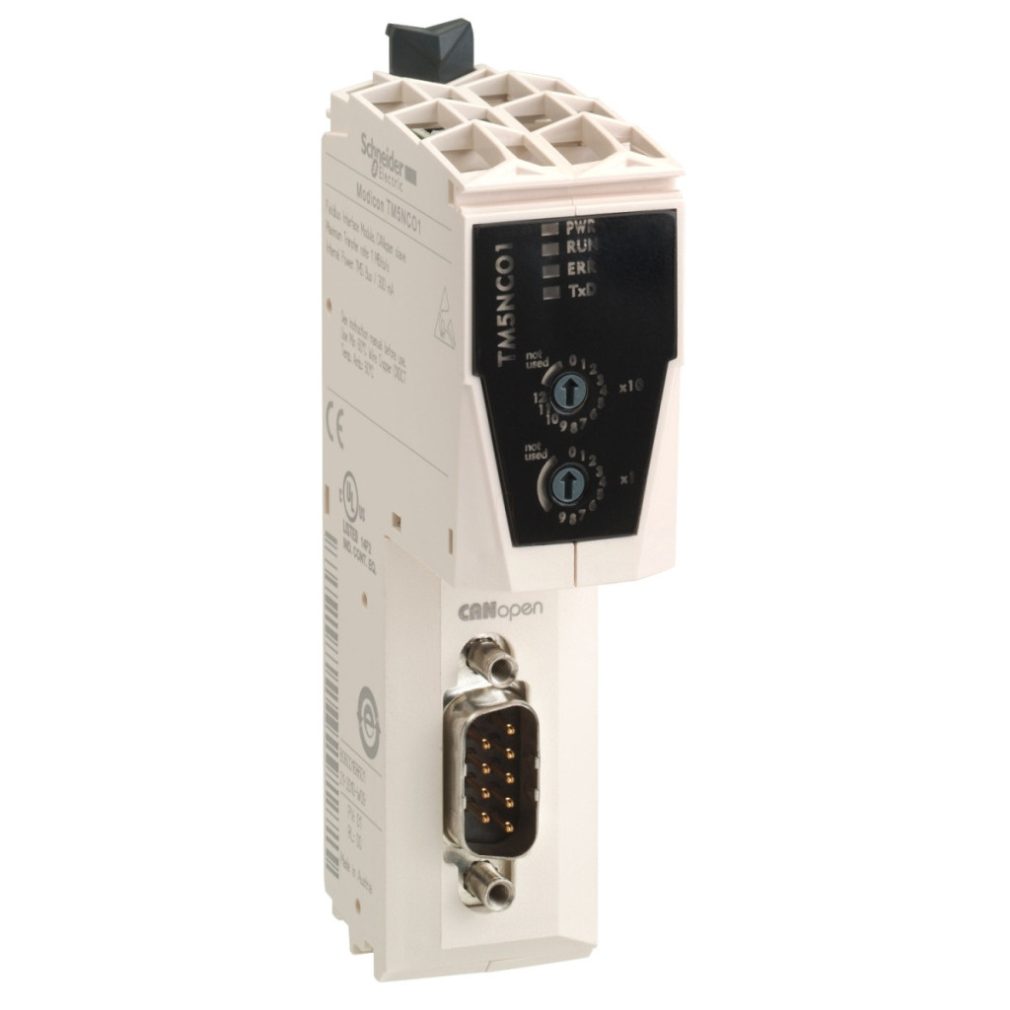

TM5NCO1K din seria Modicon TM5 de la Schneider Electric este un modul complet de comunicație CANopen care combină modulul I/O (TM5NCO1), blocul terminal (TM5ACTB12PS), placa de bază (TM5ACBN1) și sursa de alimentare (TM5SPS3) într-o combinație practică. Acest modul de interfață eficient este alegerea ideală pentru a asigura un transfer rapid și fiabil de date între sistemele de automatizare industrială. Modulul TM5NCO1K este pe deplin compatibil cu controlerele Modicon LMC058 și Modicon M258, ceea ce îl face perfect pentru sistemele Schneider Electric existente. Modulul acceptă conectarea atât a controlerelor logice, cât și a controlerelor de mișcare la rețeaua CANopen, oferind opțiuni de aplicare extrem de flexibile într-o varietate de medii industriale. Patru LED-uri asigură diagnosticarea rapidă a stării comunicației: un LED verde/roșu pentru indicarea alimentării cu energie (PWR), un LED verde/roșu pentru starea CAN (RUN), un LED roșu pentru indicarea erorii CAN (ERROR) și un LED galben pentru afișarea stării comunicației controlerului pe magistrala TM5 (TxD). Modulul are un design fizic compact și bine conceput și cântărește doar 0,12 kg. Datorită designului său tehnic precis, poate fi utilizat într-un interval larg de temperaturi de funcționare: între -10 și 50 °C pentru instalarea verticală și între -10 și 55 °C pentru instalarea orizontală, fără nici o pierdere de performanță. În condiții extreme, modulul poate funcționa chiar și într-un interval de temperatură de la -10 la 60 °C atunci când este instalat orizontal, dar în acest caz trebuie aplicat un factor de reducere a puterii. Modulele pot rezista la un impact de 15 gn timp de 11 ms, ceea ce dovedește designul lor robust. Produsul are marcajul CE, care garantează conformitatea cu standardele europene. Elementele funcționale practice ale modulului TM5NCO1K includ o clemă de montare, LED-uri de stare, comutatoare rotative pentru setarea adresei CANopen și a ratei de biți și un conector de magistrală CANopen (SUB-D 9). Produsul poate fi montat pe o șină DIN, respectând strict desenele dimensionale și specificațiile privind distanța de montare detaliate în documentație. Dimensiunile exacte ale modulului sunt 75 mm × 37,5 mm × 99 mm. Pentru cablare, producătorul recomandă utilizarea de cabluri de diferite dimensiuni cu terminale detașabile cu arc: 0,08...2,5 mm² (28...14 AWG), 0,25...2,5 mm² (24...14 AWG), 0,25...1,5 mm² (24...16 AWG) sau 2 × 0,25...2 × 0,75 mm² (2 × 24...2 × 18 AWG) pot fi utilizate pentru diferite tipuri de conexiuni.
Schneider Electric Modicon TM5 - TM5NCO1K - Extensor I/O, date tehnice complete ale interfeței CANopen
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului: Modul de comunicație CANopen
Compatibilitate: Controler logic, controler de mișcare
Seriile compatibile: Modicon LMC058, Modicon M258
Indicatori și comunicare
Indicatori locali: 1 LED verde/roșu pentru indicarea alimentării (PWR)
1 LED verde/roșu pentru starea CAN (RUN)
1 LED roșu pentru indicarea stării de eroare CAN (ERROR)
1 LED galben pentru starea comunicației controlerului pe magistrala TM5 (TxD)
Caracteristici fizice
Greutate netă: 0,12 kg
Condiții de mediu
Marcaj: CE
Temperatură ambiantă de funcționare: -10...50 °C (instalare verticală)
-10...55 °C fără reducerea puterii (instalare orizontală)
-10...60 °C cu factor de reducere a performanței (instalare orizontală)
Rezistență la șocuri: 15 gn pentru 11 ms
Design și dimensiuni
Caracteristici: Clemă de montare
LED-uri de stare
Comutatoare rotative pentru setarea adresei CANopen și a ratei de transfer
Conector bus CANopen (SUB-D 9)
Dimensiuni: 75 mm × 37,5 mm × 99 mm
Montare
Metodă de montare: Montabil pe șină DIN
Cablare: Se pot utiliza cabluri de diferite dimensiuni cu terminalele cu arc detașabile:
0,08...2,5 mm² (28...14 AWG)
0,25...2,5 mm² (24...14 AWG)
0,25...1,5 mm² (24...16 AWG)
2 × 0,25...2 × 0,75 mm² (2 × 24...2 × 18 AWG)
