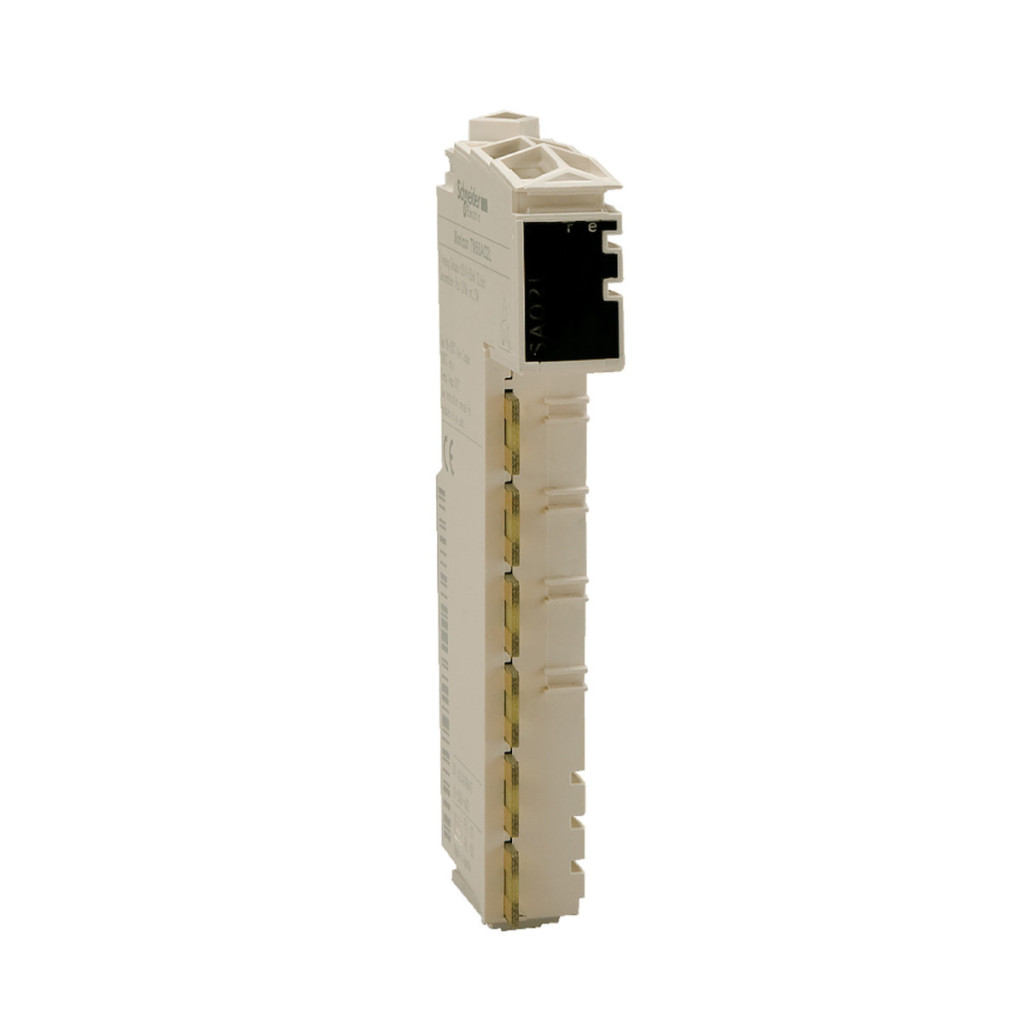

Modulul de intrare analogică Schneider Electric Modicon TM5 TM5SAI2PH este un dispozitiv versatil și extrem de precis, optimizat pentru măsurarea temperaturii în medii de automatizare industrială. Acest modul compact, cu rezoluție de 16 biți, are două canale de intrare independente, concepute special pentru senzori de temperatură de tip Pt100 și Pt1000. Modulul TM5SAI2PH este compatibil cu întreaga familie de sisteme Modicon TM5 și se potrivește atât controlerelor Modicon M258, cât și Modicon LMC058, fiind astfel adecvat pentru utilizarea cu controlere logice și controlere de mișcare. TM5SAI2PH oferă o precizie de măsurare remarcabilă, cu o rezoluție de 0,1 °C și o eroare de măsurare de numai 0,037% din scala completă în intervalul de funcționare de la -200 la +850 °C, la o temperatură ambiantă de 25 °C. Modulul are un coeficient de temperatură extrem de scăzut de 0,004% FS/°C și o neliniaritate de 0,00015% FS, asigurând măsurători fiabile chiar și în condiții de mediu în schimbare. Canalele de intrare sunt protejate de o izolare de 500 Vrms AC față de magistrală, dar nu există izolare între canale, ceea ce trebuie luat în considerare la proiectarea sistemului. Din punct de vedere tehnic, modulul TM5SAI2PH funcționează cu o sursă de alimentare internă, cu o tensiune nominală de alimentare de 24 V CC și o toleranță de la -15% la +20%. Consumul de curent al modulului este de 2 mA pe magistrala de 5 V CC și de 46 mA pe partea de intrare/ieșire de 24 V CC, cu o disipare maximă de putere de 1,11 W. Carcasa albă are un grad de protecție IP20 conform IEC 61131-2. Funcționarea modulului este facilitată de LED-uri de stare clar vizibile: un LED verde și unul roșu indică starea sursei de alimentare, în timp ce două LED-uri verzi indică starea intrărilor. Modulul necesită cabluri ecranate pentru o transmisie optimă a semnalului și acceptă conexiuni cu 2, 3 sau 4 fire la senzorii de temperatură, conform schemelor de cablare detaliate. Modulul TM5SAI2PH are o gamă largă de temperaturi de funcționare: atunci când este instalat orizontal, poate fi utilizat la temperaturi cuprinse între 0 și 55 °C fără reducerea puterii nominale și între 55 și 60 °C cu reducerea puterii nominale. Atunci când este instalat vertical, gama de funcționare este cuprinsă între 0 și 50 °C. Intervalul de temperatură de depozitare al modulului este între -25 și +70 °C, cu o umiditate relativă de 5-95% fără condens. Pregătit pentru provocările mediilor industriale, modulul poate rezista la șocuri și vibrații de 15 g/11 ms (1 g între 8,4 și 150 Hz, 3,5 mm între 5 și 8,4 Hz pe șină DIN). În ceea ce privește compatibilitatea electromagnetică, acesta este conform cu standardul EN/IEC 61000-4-6 și are o serie de capacități de protecție electromagnetică, inclusiv protecție la contact de 4 kV și protecție în aer de 8 kV împotriva descărcărilor electrostatice (ESD), precum și rezistență la câmpuri electromagnetice în intervalul 10 V/m 80-2000 MHz și 1 V/m 2-2,7 GHz.
Schneider Electric Modicon TM5 - TM5SAI2PH - Extensor I/O, modul de intrare analogică, 2AI, PT100 / Pt1000, 16 biți date tehnice
Caracteristici cheie
Familia de produse: Modicon TM5
Tipul produsului sau al componentei: Modul de intrare analogică
Număr de intrări analogice: 2
Tipul intrării analogice: Senzor de temperatură Pt 100/Pt 1000 -200...850 °C
Rezoluție intrare analogică: 16 biți
Compatibilitate
Gama de compatibilitate: Modicon M258, Modicon LMC058
Compatibilitate produs: Controler logic, Controler de mișcare
Caracteristici de performanță
Rezoluție măsurare: 0,1 °C
Eroare măsurare: < 0,037% din scala completă -200...850 °C Pt 100/Pt 1000 la 25 °C
Coeficient de temperatură: 0,004 %FS/°C, tip intrare analogică: senzor de temperatură
Nelinearitate: 0,00015 %FS, tip intrare analogică: senzor de temperatură
Rejectare mod comun: > 95 dB
Caracteristici electrice
Tip cablu: Cablu ecranat
Izolarea: 500 Vrms izolație CA între canal și magistrală, fără izolație între canale
Alimentare: Internă
Tensiune nominală de alimentare: 24 V CC -15...20 %
Consum de curent: 2 mA pe magistrala de 5 V CC, 46 mA pe intrarea/ieșirea de 24 V CC
Disipare maximă de putere: 1,11 W
Caracteristici fizice
Culoare: Alb
Marcaj: CE
Indicație locală: 1 LED verde pentru indicarea alimentării, 1 LED roșu pentru indicarea alimentării, 2 LED-uri verzi pentru indicarea stării intrării
Condiții de mediu
Standarde: UL 508, CSA C22.2 nr. 142, IEC 61131-2, CSA C22.2 nr. 213
Certificări ale produsului: cULus, CSA, GOST-R, C-Tick
Temperatura ambiantă de funcționare: 0…55 °C fără reducere a puterii (instalare orizontală), 0…60 °C cu factor de reducere a puterii (instalare orizontală), 0…50 °C (instalare verticală)
Temperatura de depozitare: -25…70 °C Umiditate relativă: 5…95 % fără condensare Protecție IP: IP20 conform IEC 61131-2 Grad de poluare: 2 conform IEC 60664 Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0…3000 m
Rezistență mecanică
Rezistență la vibrații: 1 gn 8,4…150 Hz șină DIN, 3,5 mm 5…8,4 Hz șină DIN
Rezistență la șocuri: 15 gn pentru o durată de 11 ms
Protecție electromagnetică
Protecție împotriva descărcărilor electrostatice: 4 kV contact conform IEC 61000-4-2, 8 kV aer conform IEC 61000-4-2
Protecție împotriva câmpurilor electromagnetice: 1 V/m 2...2,7 GHz conform IEC 61000-4-3, 10 V/m 80...2000 MHz conform IEC 61000-4-3
Protecție împotriva tranzitorilor rapizi: 1 kV (I/O) conform IEC 61000-4-4, 1 kV (cablu ecranat) conform IEC 61000-4-4, 2 kV (linii de alimentare) conform IEC 61000-4-4
Protecție la supratensiune: 0,5 kV mod diferențial conform IEC 61000-4-5, 1 kV mod comun conform IEC 61000-4-5
Compatibilitate electromagnetică: EN/IEC 61000-4-6
Emisii/conduite: CISPR 11
Dimensiuni și montare
Dimensiuni: 75 mm x 99 mm x 12,5 mm
Montare: șină DIN
