Modulul de intrare analogică TM5SAI2TH, parte a gamei de produse Modicon TM5 de la Schneider Electric, a fost dezvoltat special pentru măsurarea temperaturii în aplicații industriale de automatizare de precizie. Acest modul are două intrări analogice care pot recepționa semnale de la termocupluri de tip J, K, N și S, ceea ce îl face extrem de versatil pentru o gamă largă de sarcini de măsurare a temperaturii. Modulul TM5SAI2TH funcționează cu o rezoluție de 16 biți, permițând măsurători de înaltă precizie în medii industriale. Non-liniaritatea extrem de redusă, de numai +/- 0,001 %FS, asigură fiabilitatea măsurării temperaturii în toate condițiile. Modulul are un filtru de intrare configurabil prin software între 1 și 66,7 ms, permițând o ajustare optimă la diferite medii de aplicare. Rejectarea modului comun de peste 70 dB crește și mai mult fiabilitatea măsurătorilor, chiar și în medii industriale zgomotoase. TM5SAI2TH este pe deplin compatibil cu controlerele logice și controlerele de mișcare Modicon M258 și Modicon LMC058, permițând integrarea perfectă în sistemele de automatizare Schneider Electric existente. Starea modulului este indicată de mai multe LED-uri: un LED verde indică alimentarea cu energie electrică, un LED roșu indică o defecțiune a alimentării cu energie electrică, iar două LED-uri verzi suplimentare indică starea intrărilor, permițând monitorizarea continuă a funcționării. Produsul trebuie conectat cu un cablu ecranat pentru a asigura o protecție adecvată împotriva zgomotului. TM5SAI2TH are o gamă largă de temperaturi de funcționare: poate fi utilizat fără degradarea performanței între 0 și 55 °C în instalare orizontală sau cu un factor de reducere între 0 și 60 °C, în timp ce în instalarea verticală gama de funcționare este de la 0 la 50 °C. Modulul are o rezistență la impact de 15 gn, 11 ms, ceea ce asigură o robustețe suficientă chiar și în medii industriale. Instalarea se efectuează pe o șină DIN standard, iar pentru instalare și cablare sunt disponibile desene dimensionale detaliate și diagrame de cablare pentru a asigura distanțarea și cablarea corectă. Modulul acceptă diferite dimensiuni de cabluri (0,08-2,5 mm² sau 28-14 AWG) pentru terminale cu arc.

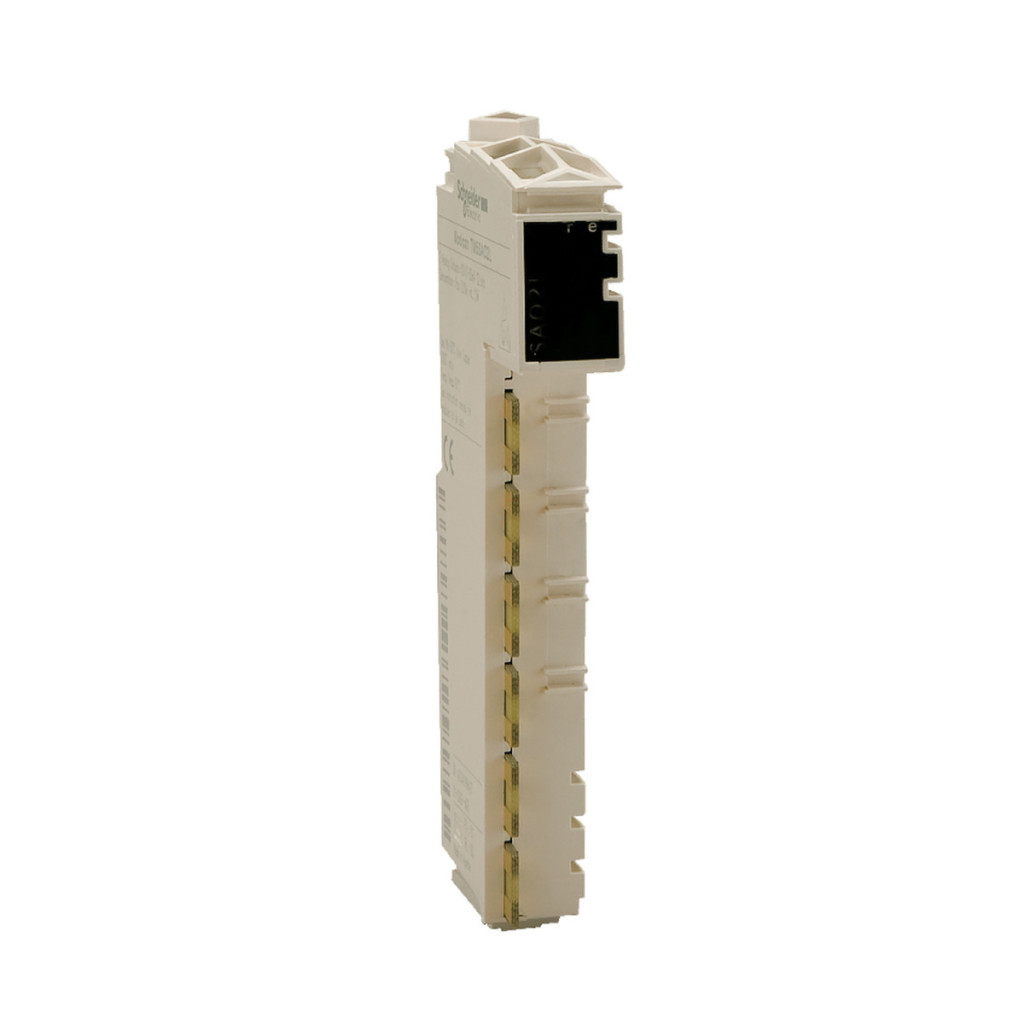

Schneider Electric Modicon TM5 - TM5SAI2TH - Extensie I/O, modul de intrare analogică, 2AI, termocuplu J-K-S-N, date tehnice pe 16 biți
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului sau al componentei: Modul de intrare analogică
Compatibilitatea produsului: Controler logic, Controler de mișcare
Compatibilitate: Modicon M258, Modicon LMC058
Număr de intrări analogice: 2
Informații suplimentare
Rezoluție intrare analogică: 16 biți
Filtrare intrare: 1...66,7 ms, configurabil prin software
Tip cablu: Cablu ecranat
Nelinearitate: +/- 0,001 %FS, tip intrare analogică: termocuplu
Rejectare mod comun: > 70 dB
Indicatori locali: 1 LED verde pentru alimentarea cu energie, 1 LED roșu pentru alimentarea cu energie, 2 LED-uri verzi pentru starea intrării
Greutate netă: 0,025 kg
Mediu
Marcaj: CE
Temperatura ambiantă în timpul funcționării: 0…55 °C fără reducere a puterii (instalare orizontală), 0…60 °C cu factor de reducere a puterii (instalare orizontală), 0…50 °C (instalare verticală)
Rezistență la șocuri: 15 gn pentru până la 11 ms
Dimensiuni și cablare
Modulul poate fi montat pe o șină DIN și are următoarele dimensiuni: 75 mm (2,95 in.) × 12,5 mm (0,49 in.) × 99 mm (3,9 in.)
Blocurile terminale cu arc pot fi utilizate pentru cablarea cu următoarele dimensiuni de cabluri:
- 0,08...2,5 mm² (28...14 AWG)
- 0,25...2,5 mm² (24...14 AWG)
- 0,25...1,5 mm² (24...16 AWG)
- 2 x 0,25...2 x 0,75 mm² (2 x 24...2 x 18 AWG)
