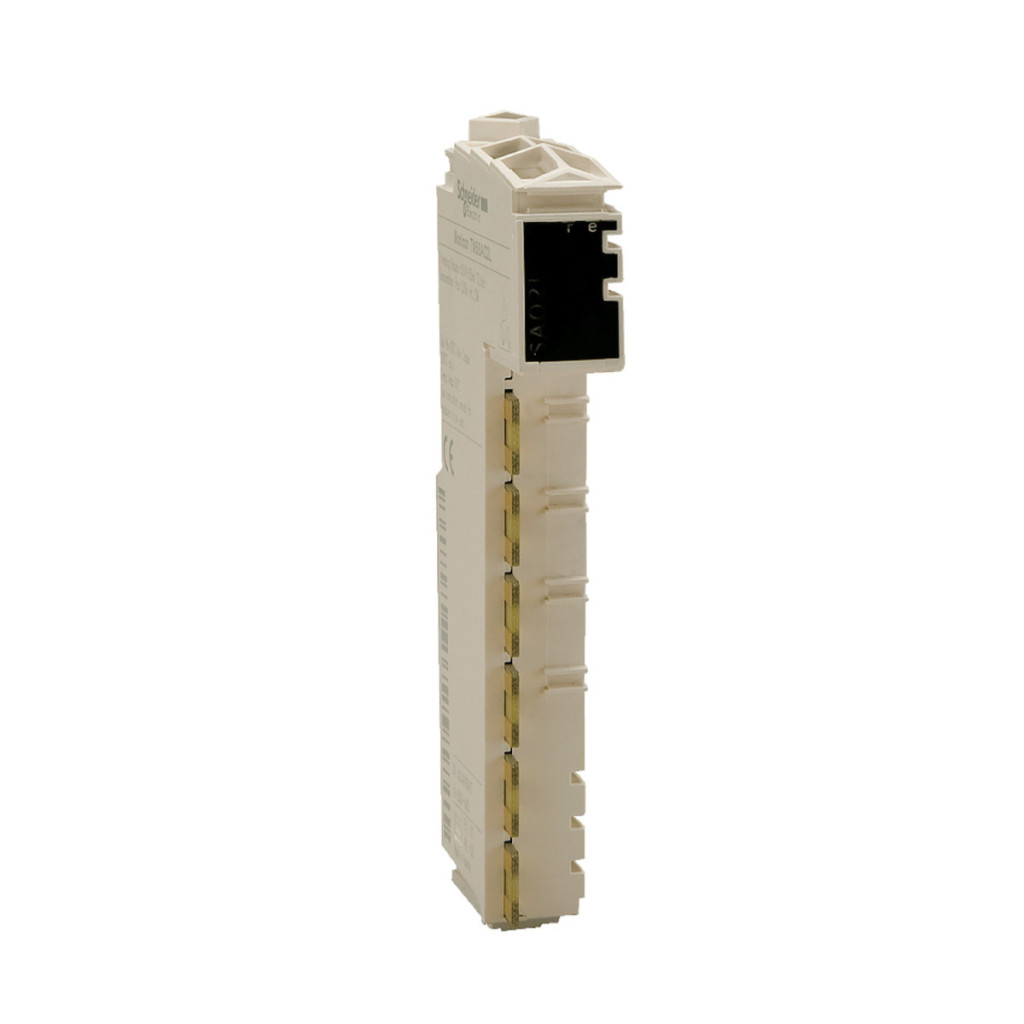

Schneider Electric Modicon TM5 - TM5SAI4LK - Extensor I/O, date tehnice complete privind intrările analogice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului sau al componentei: Modul de intrare analogică
Număr de intrări analogice: 4
Tipul intrării analogice: curent 0...20 mA/4...20 mA diferențial, tensiune +/- 10 V diferențial
Rezoluție intrare analogică: 12 biți + semn +/- 10 V, 12 biți 0...20 mA/4...20 mA
Caracteristici suplimentare
Conținutul kitului: Placă de bază pentru magistrală TM5ACBM11, Bloc terminal TM5ACTB12, Modul I/O TM5SAI4L
Compatibilitate: Modicon M258, Modicon LMC058
Compatibilitate produs: Controler logic, Controler de mișcare
Rezoluție măsurare: 2,441 mV, +/- 10 V, 4,883 µA, 0...20 mA/4...20 mA
Culoare: Alb
Impedanță de intrare: >= 20 mOhm tensiune
Impedanță de sarcină ohmică: <= 400 Ohm (curent)
Timp de eșantionare: 1 ms, tip intrare analogică: toate intrările cu filtrare, 400 µs, tip intrare analogică: toate intrările fără filtrare
Eroare de măsurare: < 0,08 % din scala completă +/- 10 V +/- 10 V la 25 °C, < 0,08 % din scala completă 0...20 mA/4...20 mA la 25 °C
Coeficient de temperatură: +/- 0,009 %FS/°C, tip intrare analogică: curent, +/- 0,006 %FS/°C, tip intrare analogică: tensiune
Nelinearitate: < 0,025 %FS, tip intrare analogică: tensiune, < 0,05 %FS, tip intrare analogică: curent
Tip cablu: Cablu ecranat
Izolarea: Fără izolare între canale, izolare 500 Vrms AC între canal și magistrală
Alimentare: Internă
Tensiune nominală de alimentare [Us]: 24 V CC -15...20 %
Rejectare mod comun: > 70 dB
Indicație locală: 1 LED verde pentru sursa de alimentare, 1 LED roșu pentru sursa de alimentare, 4 LED-uri verzi pentru starea intrării
Consum curent: 2 mA la magistrală 5 V DC, 46 mA la intrare/ieșire 24 V DC
Dispersie maximă de putere în W: 1,11 W
Marcaj: CE
Caracteristici de mediu
Standarde: IEC 61131-2, CSA C22.2 nr. 213, CSA C22.2 nr. 142, UL 508
Certificări ale produsului: CSA, GOST-R, C-Tick, cULus
Temperatura ambiantă de funcționare: 0…55 °C fără reducere a puterii (instalare orizontală), 0…60 °C cu factor de reducere a puterii (instalare orizontală), 0…50 °C (instalare verticală)
Temperatura ambiantă de depozitare: -25…70 °C
Umiditate relativă: 5…95 % fără condensare
Grad de protecție IP: IP20 conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0…3000 m
Rezistență la vibrații: 1 gn 8,4…150 Hz pe șină DIN, 3,5 mm 5…8,4 Hz pe șină DIN
Rezistență la șocuri: 15 gn până la 11 ms
Protecție împotriva descărcărilor electrostatice: 4 kV contact, conform EN/IEC 61000-4-2, 8 kV prin aer, conform EN/IEC 61000-4-2
Imunitate la câmpuri electromagnetice: 1 V/m 2...2,7 GHz, conform EN/IEC 61000-4-3, 10 V/m 80...2000 MHz, conform EN/IEC 61000-4-3
Protecție împotriva tranzitorilor rapizi: 1 kV (I/O), conform EN/IEC 61000-4-4, 1 kV (cablu ecranat), conform EN/IEC 61000-4-4, 2 kV (linie de alimentare), conform cu EN/IEC 61000-4-4
Imunitate la supratensiune: 0,5 kV mod diferențial, conform cu EN/IEC 61000-4-5, 1 kV mod comun, conform cu EN/IEC 61000-4-5
Compatibilitate electromagnetică: EN/IEC 61000-4-6
Emisie de interferențe radiate/conduite: CISPR 11
Dimensiuni
75 mm x 99 mm x 12,5 mm
