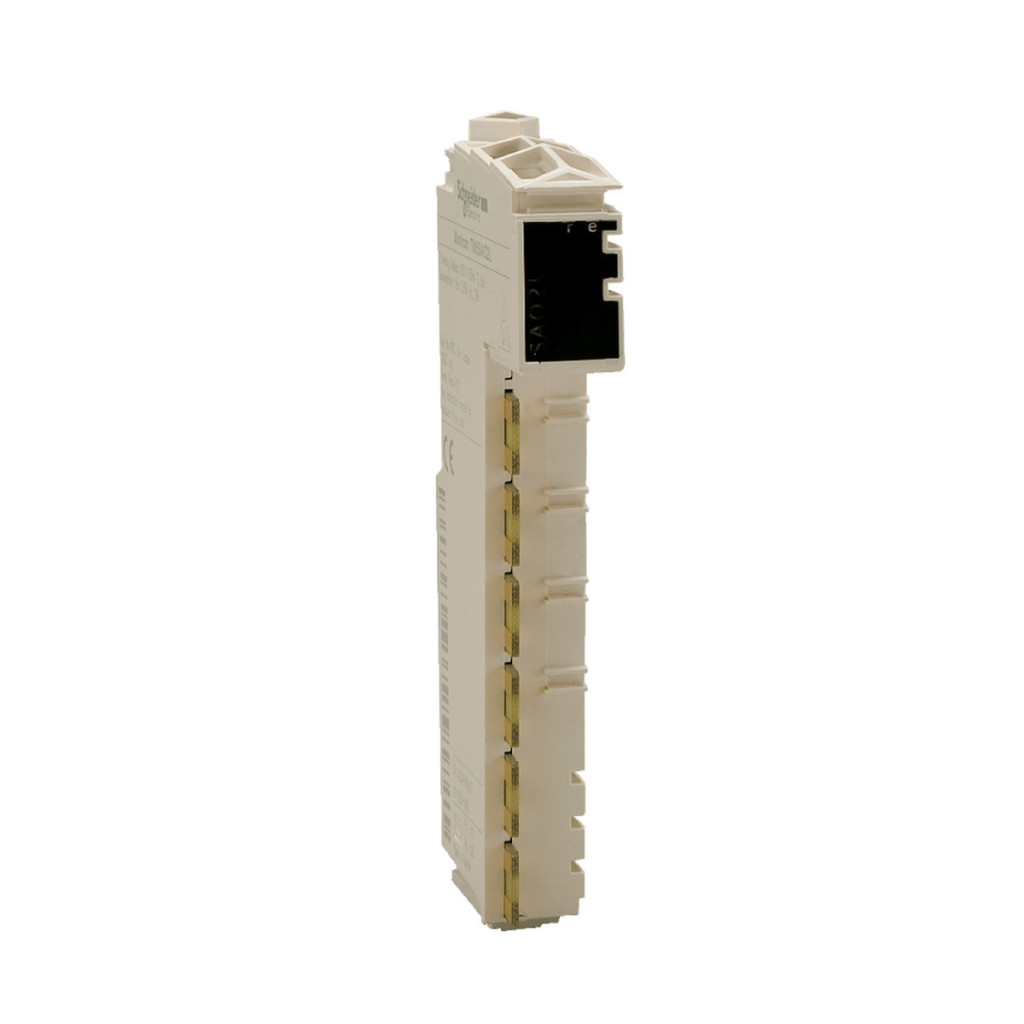

TM5SAI4PH, parte a seriei Modicon TM5 de la Schneider Electric, este un modul de intrare analogică de 16 biți de înaltă precizie, conceput special pentru senzorii de temperatură PT100 și PT1000. Acest modul compact este ideal pentru sarcini industriale de măsurare a temperaturii, unde fiabilitatea și precizia sunt esențiale. TM5SAI4PH are patru canale de intrare analogice care funcționează într-un interval de temperatură de la -200 la 850 °C și oferă o rezoluție excelentă de 0,1 °C. Modulul oferă o precizie remarcabilă, cu o eroare de măsurare mai mică de 0,037% pe întreaga gamă de măsurare (la 25 °C), completată de un coeficient de temperatură scăzut de 0,004 %FS/°C și o neliniaritate de numai 0,001 %FS. Această precizie îl face deosebit de potrivit pentru aplicații în care măsurarea precisă a temperaturii este esențială. TM5SAI4PH este compatibil cu controlerele Modicon LMC058 și M258, ceea ce îl face ușor de integrat în sistemele Modicon existente, funcționând atât cu controlere logice, cât și cu controlere de mișcare. Caracteristicile de funcționare ale modulului includ o tensiune de alimentare de 24 V CC (toleranță -15...20%), care oferă o mare flexibilitate în mediile industriale. Filtrarea avansată a zgomotului este asigurată de o respingere în mod comun mai mare de 95 dB. Starea modulului este indicată printr-un feedback vizual clar: 1 LED verde pentru alimentarea cu energie, 1 LED roșu, de asemenea pentru alimentarea cu energie, și 4 LED-uri verzi pentru a indica starea intrării. Consumul de curent al modulului este de numai 2 mA pe magistrala de 5 V c.c. și 46 mA pe partea de intrare/ieșire de 24 V c.c., cu un consum maxim de energie de numai 1,11 W, ceea ce permite o funcționare eficientă din punct de vedere energetic. TM5SAI4PH acceptă mai multe opțiuni de conectare: conexiuni cu senzori cu 2 fire, 3 fire și 4 fire, permițându-i să se adapteze în mod flexibil la diferite cerințe de instalare. Modulul Schneider Electric TM5SAI4PH are un grad de protecție IP20 conform IEC 61131-2 și poate fi utilizat într-un interval larg de temperaturi de funcționare: 0-55 °C pentru instalare orizontală fără reducere a puterii, 0-60 °C pentru instalare orizontală cu factor de reducere a puterii și 0-50 °C pentru instalare verticală. Modulul are certificările necesare (UL 508, CSA C22.2 nr. 213, IEC 61131-2, CSA C22.2 nr. 142) și este, de asemenea, marcat CE, GOST-R, CSA, C-Tick și cULus. Are un design compact, cu dimensiuni de 75 mm × 12,5 mm × 99 mm, ceea ce permite instalarea în spații reduse în dulapuri de comandă sau mașini. Pentru a asigura o funcționare fiabilă și o compatibilitate electromagnetică adecvată, trebuie utilizat un cablu ecranat împreună cu modulul.
Schneider Electric Modicon TM5 - TM5SAI4PH - Extensor I/O, modul de intrare analogică, 4AI, PT100 / Pt1000, 16 biți date tehnice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului: Modul de intrare analogică
Număr de intrări analogice: 4
Tipul intrării analogice: Senzor de temperatură Pt 100/Pt 1000 - 200...850 °C
Rezoluție intrare analogică: 16 biți
Caracteristici suplimentare
Familii de produse compatibile: Modicon LMC058, Modicon M258
Compatibilitate produs: Controler logic, controler de mișcare
Rezoluție măsurare: 0,1 °C
Culoare: Alb
Eroare de măsurare: < 0,037 % din scala completă - 200...850 °C Pt 100/Pt 1000 la 25 °C
Coeficient de temperatură: 0,004 %FS/°C, tip intrare analogică: senzor de temperatură
Nelinearitate: 0,001 %FS, tip intrare analogică: senzor de temperatură
Tip cablu: Cablu ecranat
Izolație: Fără izolație între canale, izolație de 500 Vrms AC între canal și magistrală
Alimentare: Internă
Tensiune nominală de alimentare: 24 V DC -15...20 %
Rejectare mod comun: > 95 dB
Indicatori locali: 1 LED verde pentru alimentarea cu energie, 1 LED roșu pentru alimentarea cu energie, 4 LED-uri verzi pentru starea intrării
Consum de curent: 2 mA pe magistrala de 5 V DC, 46 mA pe intrarea/ieșirea de 24 V DC
Consum maxim de energie: 1,11 W
Marcaj: CE
Condiții de mediu
Standarde: UL 508, CSA C22.2 nr. 213, IEC 61131-2, CSA C22.2 nr. 142
Certificări ale produsului: GOST-R, CSA, C-Tick, cULus
Temperatura ambiantă de funcționare: 0…55 °C fără reducere a puterii (instalare orizontală), 0…60 °C cu factor de reducere a puterii (instalare orizontală), 0…50 °C (instalare verticală)
Temperatura ambiantă de depozitare: -25…70 °C
Umiditate relativă: 5…95 % fără condensare
Clasa de protecție IP: IP20 conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0…3000 m
Rezistență la vibrații: 1 gn la 8,4…150 Hz pe șină DIN, 3,5 mm la 5…8,4 Hz pe șină DIN
Rezistență la șocuri: 15 gn până la 11 ms
Compatibilitate electromagnetică
Protecție împotriva descărcărilor electrostatice: 4 kV contact conform IEC 61000-4-2, 8 kV aer conform IEC 61000-4-2
Protecție împotriva câmpurilor electromagnetice: 1 V/m 2...2,7 GHz conform IEC 61000-4-3, 10 V/m 80...2000 MHz conform IEC 61000-4-3
Protecție împotriva impulsurilor de perturbații tranzitorii rapide: 1 kV (I/O) conform IEC 61000-4-4, 1 kV (cablu ecranat) conform IEC 61000-4-4, 2 kV (linii de alimentare) conform IEC 61000-4-4
Protecție la supratensiune: 0,5 kV mod diferențial conform IEC 61000-4-5, 1 kV mod comun conform IEC 61000-4-5
Compatibilitate electromagnetică: EN/IEC 61000-4-6
Emisii/emisii conduse: CISPR 11
Dimensiuni și conectare
Dimensiuni: 75 mm × 12,5 mm × 99 mm
Montare: șină DIN
Dimensiunea cablului pentru borne cu arc detașabile: 0,08...2,5 mm² (28...14 AWG), 0,25...2,5 mm² (24...14 AWG), 0,25...1,5 mm² (24...16 AWG), 2 x 0,25...2 x 0,75 mm² (2 x 24...2 x 18 AWG)
