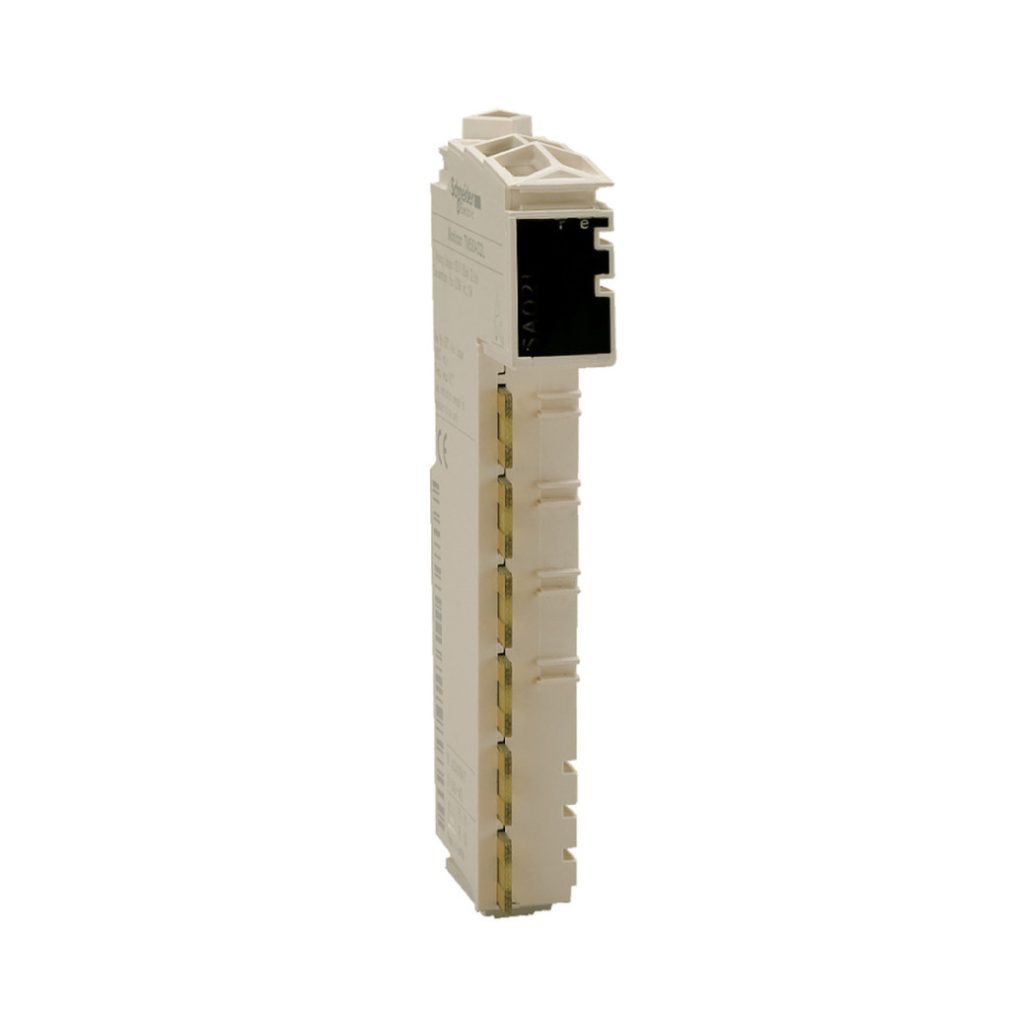

Modulul de intrare analogică TM5SAI4PHK din gama de produse Modicon TM5 de la Schneider Electric oferă o soluție completă pentru aplicații de măsurare a temperaturii în automatizarea industrială. Acest kit include modulul I/O TM5SAI4PH, blocul terminal TM5ACTB12 și baza de magistrală TM5ACBM11 într-un pachet integrat, oferind tot ceea ce aveți nevoie pentru instalare. TM5SAI4PHK are patru intrări analogice care acceptă senzori de temperatură Pt 100 și Pt 1000 într-un interval larg de temperatură, de la -200 °C la 850 °C. Modulul oferă o rezoluție de 16 biți, permițând o rezoluție de măsurare extrem de precisă de 0,1 °C. Precizia ridicată este îmbunătățită și mai mult de o eroare de măsurare redusă, de mai puțin de 0,037% din scala completă la 25 °C, precum și de un coeficient de temperatură de numai 0,004% FS/°C și o neliniaritate de 0,001% FS. Aceste valori asigură o stabilitate și o fiabilitate excelente ale măsurătorilor, chiar și în condiții de mediu în schimbare. TM5SAI4PHK este compatibil cu sistemele Modicon LMC058 și M258, precum și cu controlerele de mișcare și controlerele logice, permițând integrarea sa în diverse arhitecturi de automatizare. Modulul necesită cabluri ecranate pentru măsurători precise și, deși nu există izolație între canale, este prevăzută o izolație de 500 Vrms AC între canale și magistrală. Pentru funcționare, este necesară o tensiune de alimentare de 24 V DC, cu o toleranță de la -15% la +20%. Modulul este de culoare albă și oferă o indicare convenabilă a stării prin intermediul unui LED verde și roșu pentru starea sursei de alimentare și patru LED-uri verzi pentru indicarea stării de intrare. Dispozitivul are un consum de curent de 2 mA cu un bus de 5 V CC și 46 mA cu o intrare/ieșire de 24 V CC, cu un consum maxim de energie de 1,11 W. TM5SAI4PHK are o gamă largă de temperaturi de funcționare: funcționează fără reducere între 0 și 55 °C când este instalat orizontal (cu un factor de reducere între 0 și 60 °C) și între 0 și 50 °C când este instalat vertical. Gama sa de temperaturi de depozitare este între -25 °C și 70 °C. Modulul are un grad de protecție IP20 și este conform cu gradul de poluare 2 conform IEC 60664. Rezistența sa la vibrații este de 1 gn între 8,4 și 150 Hz și 3,5 mm între 5 și 8,4 Hz când este montat pe o șină DIN, în timp ce rezistența sa la șocuri este de 15 gn pentru o durată de 11 ms. Modulul TM5SAI4PHK are dimensiuni compacte: 75 mm lungime, 12,5 mm lățime și 99 mm înălțime. Instalarea este simplă, deoarece poate fi montat pe o șină DIN standard. Pentru cablare se pot utiliza blocuri terminale cu arc, care acceptă cabluri cu secțiuni cuprinse între 0,08 și 2,5 mm² (28-14 AWG). Modulul acceptă, de asemenea, moduri de conectare a senzorilor cu 2, 3 și 4 fire, oferind flexibilitate pentru diferite tipuri de senzori și situații de instalare.
Schneider Electric Modicon TM5 - TM5SAI4PHK - Extensor I/O, intrare analogică completă, 4AI, PT100 / Pt1000, 16 biți date tehnice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului sau componentei: Modul de intrare analogică
Număr de intrări analogice: 4
Tipul intrării analogice: Senzor de temperatură Pt 100/Pt 1000 -200...850 °C
Rezoluție intrare analogică: 16 biți
Informații suplimentare
Conținut kit: bază bus TM5ACBM11, bloc terminal TM5ACTB12, modul I/O TM5SAI4PH
Compatibilitate: Modicon LMC058, Modicon M258
Compatibilitate tip produs: Controler de mișcare, Controler logic
Rezoluție măsurare: 0,1 °C
Culoare: Alb
Eroare de măsurare: < 0,037 % din scala completă -200...850 °C Pt 100/Pt 1000 la 25 °C
Coeficient de temperatură: 0,004 %FS/°C, tip intrare analogică: senzor de temperatură Nelinearitate: 0,001 %FS, tip intrare analogică: senzor de temperatură Tip cablu: Cablu ecranat Izolație: Fără izolație între canale, izolație 500 Vrms AC între canal și magistrală
Alimentare: Internă
Tensiune nominală de alimentare: 24 V DC -15...20 %
Rejectare mod comun: > 95 dB
Indicație locală: 1 LED verde pentru sursa de alimentare, 1 LED roșu pentru sursa de alimentare, 4 LED-uri verzi pentru starea intrării
Consum curent: 2 mA la magistrală 5 V DC, 46 mA la intrare/ieșire 24 V DC
Disipare maximă de putere: 1,11 W
Marcaj: CE
Condiții de mediu
Standarde: UL 508, CSA C22.2 nr. 142, IEC 61131-2, CSA C22.2 nr. 213
Certificări ale produsului: GOST-R, cULus, C-Tick, CSA
Temperatura ambiantă de funcționare: 0…55 °C fără reducere a puterii (instalare orizontală), 0…60 °C cu factor de reducere a puterii (instalare orizontală), 0…50 °C (instalare verticală)
Temperatura de depozitare: -25…70 °C Umiditate relativă: 5…95 % fără condensare Protecție IP: IP20 conform IEC 61131-2 Grad de poluare: 2 conform IEC 60664 Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0…3000 m Caracteristici mecanice Rezistență la vibrații: 1 gn la 8,4…150 Hz pe șină DIN, 3,5 mm la 5…8,4 Hz pe șină DIN Rezistență la șocuri: 15 gn până la 11 ms Protecție împotriva descărcărilor electrostatice: 4 kV contact conform EN/IEC 61000-4-2, 8 kV aer conform EN/IEC 61000-4-2 Dimensiuni și conectori Dimensiuni: 75 mm x 12,5 mm x 99 mm (lungime x lățime x înălțime)
Dimensiunea firului pentru blocul terminal cu arc: 0,08...2,5 mm² (28...14 AWG) Moduri de conectare acceptate: senzor cu 2 fire, senzor cu 3 fire, senzor cu 4 fire
