Schneider Electric TM5SAI6TH este un modul profesional de intrare analogică din gama de produse Modicon TM5, conceput special pentru procesarea precisă a semnalelor de la senzorii termocuplu. Acest dispozitiv compact are 6 intrări analogice și acceptă diferite tipuri de termocupluri: tip J (-210...1200 °C), tip K (-270...1372 °C), tip N (-270...1300 °C) și tip S (-50...1768 °C), oferind o flexibilitate excepțională în aplicațiile industriale de măsurare a temperaturii. Modulul TM5SAI6TH are o rezoluție remarcabilă de 16 biți, permițând o precizie de măsurare de 0,1 °C. Acest lucru este deosebit de important în procesele industriale în care controlul precis al temperaturii este o cerință esențială. Eroarea de măsurare a modulului este extrem de redusă, în funcție de tip: ±0,1% pentru tipul J pe întreaga gamă de măsurare la 25 °C, ±0,11% pentru tipurile K și N și ±0,17% pentru tipul S. Coeficientul de temperatură este de 0,01 %FS/°C, iar neliniaritatea este de numai ±0,001 %FS pe întreaga scală. Dispozitivul are un filtru de intrare configurabil prin software între 1 și 66,7 ms, ceea ce sporește și mai mult fiabilitatea rezultatelor măsurătorilor, chiar și în medii zgomotoase. Modicon TM5SAI6TH este compatibil cu controlerele Modicon LMC058 și M258, permițând integrarea perfectă în sistemele existente, indiferent dacă acestea sunt controlere logice sau controlere de mișcare. Nu există izolare între intrări, dar este asigurată o izolare de 500 Vrms AC între intrări și magistrală, oferind o protecție adecvată împotriva zgomotului electric. Dispozitivul are o respingere remarcabilă a zgomotului în mod comun de peste 70 dB, ceea ce îmbunătățește și mai mult precizia măsurătorilor în medii industriale. Starea modulului TM5SAI6TH este indicată de LED-uri: 1 LED verde indică alimentarea cu energie, 1 LED roșu indică o defecțiune a alimentării cu energie, iar 6 LED-uri verzi indică starea intrărilor, permițând verificarea stării sistemului dintr-o singură privire. Dispozitivul are o sursă de alimentare internă cu o tensiune nominală de 24 V CC (cu o toleranță de -15...20%). Consumul său de curent este de numai 2 mA pe magistrala de 5 V CC și 38 mA pe intrarea/ieșirea de 24 V CC, iar consumul maxim de energie este de numai 0,92 W, asigurând o funcționare eficientă din punct de vedere energetic. Se recomandă utilizarea cablurilor ecranate pentru a asigura o măsurare precisă. Modulul are un design compact, este de culoare albă, poate fi montat pe o șină DIN și are dimensiuni fizice de 75 mm (2,95 in.) x 12,5 mm (0,49 in.) x 99 mm (3,9 in.). Modicon TM5SAI6TH are marcajul CE, care asigură conformitatea cu standardele europene relevante. Este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 61131-2, CSA C22.2 nr. 213, UL 508, CSA C22.2 nr. 142, și are certificări CSA, GOST-R, cULus și C-Tick.

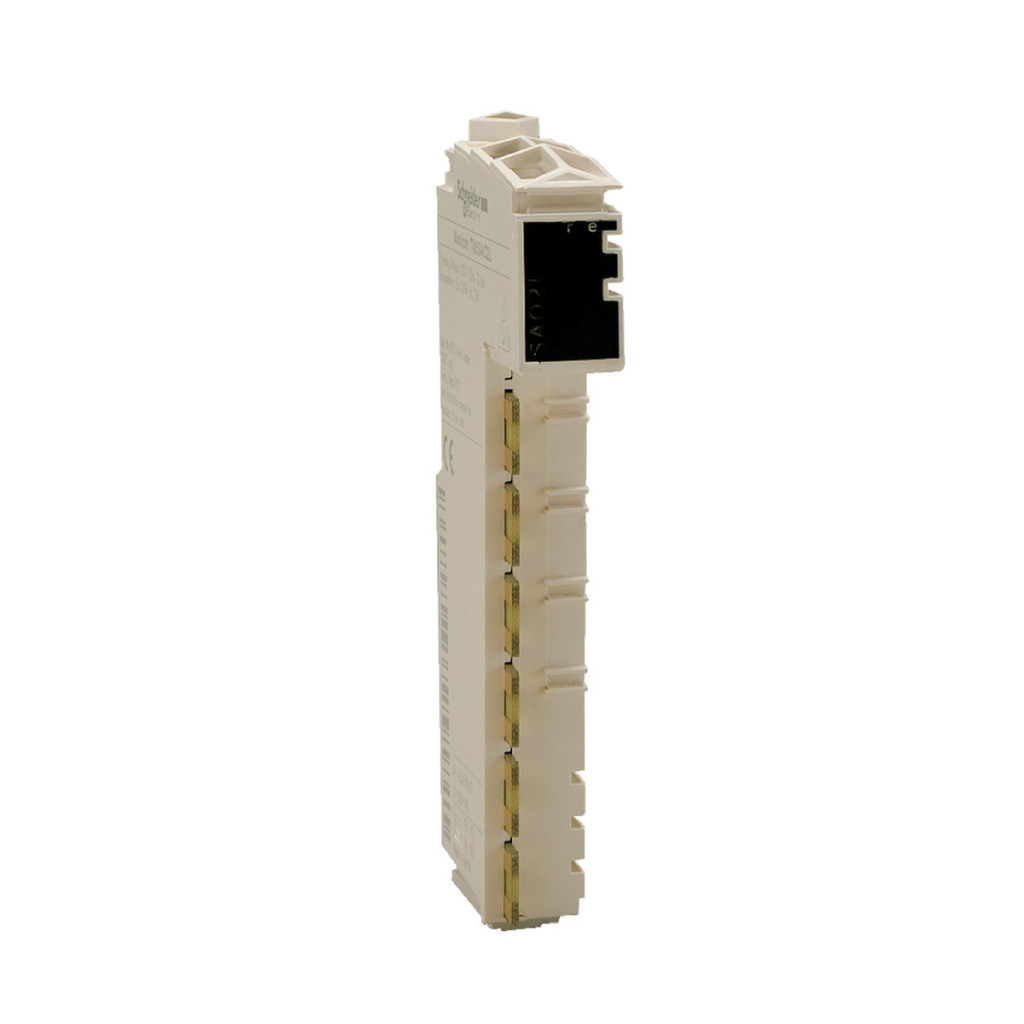

Schneider Electric Modicon TM5 - TM5SAI6TH - Extensor I/O, modul de intrare analogică, 6AI, termocuplu J-K-S-N, date tehnice pe 16 biți
Caracteristici de bază
Categorie de produs: Modicon TM5
Tipul produsului sau al componentei: Modul de intrare analogică
Număr de intrări analogice: 6
Tipul intrării analogice: Termocuplu - intervale:
- Termocuplu tip J: -210...1200 °C
- Termocuplu tip N: -270...1300 °C
- Termocuplu tip K: -270...1372 °C
- Termocuplu tip S: -50...1768 °C
Rezoluție intrare analogică: 16 biți
Informații suplimentare
Compatibilitate: Modicon LMC058, Modicon M258
Compatibilitate produs: Controlere logice, Controlere de mișcare
Rezoluție măsurare: 0,1 °C
Culoare: Alb
Filtrare intrare: 1...66,7 ms, configurabil prin software
Eroare de măsurare (la 25 °C):
- Termocuplu tip J (-210...1200 °C): +/- 0,1% din scala completă
- Termocuplu tip N (-270...1300 °C): +/- 0,11% din scala completă
- Termocuplu de tip K (-270...1372 °C): +/- 0,11% din scala completă
- Termocuplu de tip S (-50...1768 °C): +/- 0,17% din scala completă
Coeficient de temperatură: 0,01 %FS/°C, tip intrare analogică: termocuplu
Nelinearitate: +/- 0,001 %FS, tip intrare analogică: termocuplu
Tip cablu: Cablu ecranat
Izolarea: Fără izolare între canale, izolare de 500 Vrms AC între canal și magistrală
Alimentare: Internă
Tensiune nominală de alimentare [Us]: 24 V DC -15...20%
Suprimarea zgomotului în mod comun: > 70 dB
Indicatori
Indicatori locali: 1 LED verde pentru sursa de alimentare, 1 LED roșu pentru sursa de alimentare, 6 LED-uri verzi pentru starea intrării
Caracteristici electrice
Consum de curent: 2 mA la magistrala de 5 V CC, 38 mA la intrare/ieșire de 24 V CC
Consum maxim de energie: 0,92 W
Caracteristici fizice și specificații
Marcaj: CE
Dimensiuni: 75 mm x 12,5 mm x 99 mm
Temperatură de funcționare:
- 0...55 °C fără reducere a puterii (instalare orizontală)
- 0...60 °C cu factor de reducere a puterii (instalare orizontală)
- 0...50 °C (instalare verticală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 5...95% fără condensare
Protecție IP: IP20 conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Standarde și certificări
Standarde: IEC 61131-2, CSA C22.2 nr. 213, UL 508, CSA C22.2 nr. 142
Certificări de produs: CSA, GOST-R, cULus, C-Tick
