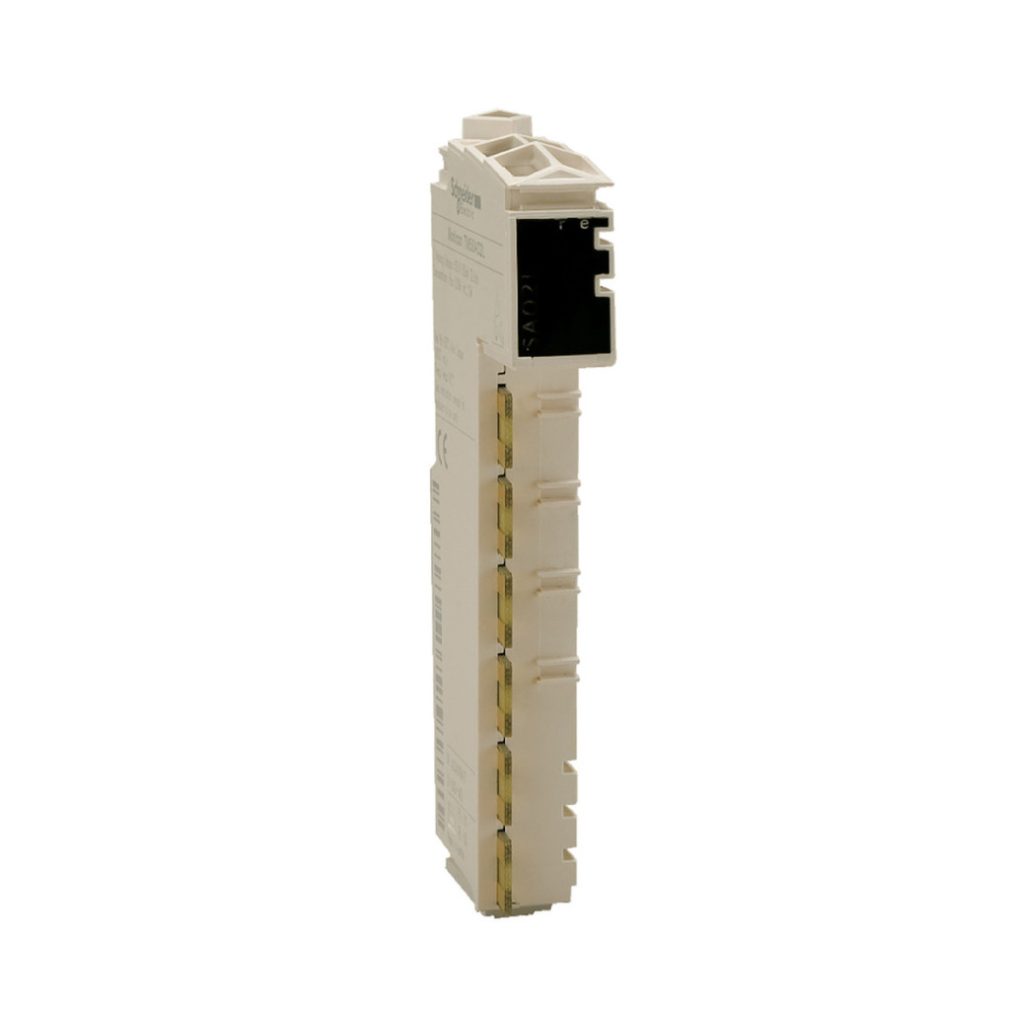

Modulul de ieșire analogică Schneider Electric Modicon TM5 seria TM5SAO4LK este o soluție completă pentru sistemele de automatizare industrială. Acest kit este format din trei componente principale: modulul I/O TM5SAO4L, blocul terminal TM5ACTB12 și baza de magistrală TM5ACBM11, fiind gata de instalare și utilizare. TM5SAO4LK are patru canale de ieșire analogice independente care pot funcționa în două moduri diferite: modul de tensiune cu o gamă de +/- 10 V (rezoluție de 12 biți + semn) și modul de curent cu o gamă de 0-20 mA (rezoluție de 12 biți). Rezoluția de ieșire este extrem de precisă: 4,882 mV pentru tensiune și 9,766 µA pentru curent, permițând un control fin. Modulul oferă o precizie excelentă, cu o eroare la scară completă de numai 0,08% la 25 °C și o neliniaritate foarte scăzută de 0,005% pentru ambele tipuri de ieșire. Modulul Modicon TM5 este compatibil cu controlerele Modicon M258 și Modicon LMC058, precum și cu controlerele de mișcare și controlerele logice. Dispozitivul are un timp de răspuns rapid, de mai puțin de 1 ms, și un timp de eșantionare de numai 300 μs. Impedanța minimă de ieșire este de 1 Ohm, în timp ce impedanța de sarcină ohmică este între 200 și 500 Ohmi pentru curent. Coeficientul de temperatură pentru ambele tipuri de ieșiri analogice este de 0,015% FS/°C, asigurând o funcționare stabilă chiar și în condiții de mediu variabile. TM5SAO4LK este alimentat de la o sursă internă cu o tensiune nominală de alimentare de 24 V CC, cu o toleranță de -15...20%. Dispozitivul este de culoare albă și este echipat cu diverse LED-uri pentru monitorizarea ușoară a stării sale de funcționare: 1 LED verde pentru a indica alimentarea cu energie, 1 LED roșu pentru a indica probleme de alimentare cu energie și 4 LED-uri galbene pentru a indica starea ieșirii. Sistemul de izolare al modulului asigură o funcționare fiabilă: deși nu există izolație între canale, există o izolație de 500 Vrms AC între canal și magistrală. Dispozitivul poate fi utilizat cu un cablu ecranat, care reduce interferențele electromagnetice. Consumul său de energie este redus, 2 mA pentru o magistrală de 5 V CC, 63 mA pentru intrare/ieșire de 24 V CC, iar disiparea maximă de putere este de numai 1,51 W. Modulul TM5SAO4LK are un grad de protecție IP20 și este conform cu mai multe standarde internaționale, inclusiv CSA C22.2 nr. 213, CSA C22.2 nr. 142, UL 508 și IEC 61131-2. Dispozitivul are, de asemenea, certificări C-Tick, cULus, GOST-R și CSA, care garantează calitatea și funcționarea în condiții de siguranță. Modulul funcționează într-un interval larg de temperatură ambiantă: 0-55 °C fără reducerea puterii pentru instalarea orizontală, 0-60 °C cu reducerea puterii pentru instalarea verticală și 0-50 °C pentru instalarea verticală. Umiditatea relativă poate fi de 5-95% fără condens, iar modulul poate fi utilizat la altitudini de funcționare de până la 2000 m și altitudini de depozitare de până la 3000 m.
Schneider Electric Modicon TM5 - TM5SAO4LK date tehnice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului: Modul de ieșire analogică
Număr de ieșiri analogice: 4
Rezoluție ieșire analogică: 12 biți + semn, +/- 10 V
12 biți, 0...20 mA
Informații suplimentare
Compoziția dispozitivului: Bază de magistrală TM5ACBM11
Bloc terminal TM5ACTB12
Modul I/O TM5SAO4L
Compatibilitate: Modicon M258
Modicon LMC058
Compatibilitate produs: Controler de mișcare
Controler logic
Tip ieșire analogică: Curent 0...20 mA
Tensiune +/- 10 V
Rezoluție de măsurare: 4,882 mV, +/- 10 V
9,766 µA, 0...20 mA
Culoare: Alb
Timp de răspuns: <= 1 ms
Impedanță minimă de ieșire: 1 Ohm
Impedanță de sarcină (ohmi): 200...500 ohmi (curent)
Timp de eșantionare: 300 µs
Eroare de măsurare: < 0,08% scală completă +/- 10 V la 25 °C
< 0,08% scală completă 0...20 mA la 25 °C
Coeficient de temperatură: 0,015 %FS/°C, tip ieșire analogică: curent
0,015 %FS/°C, tip ieșire analogică: tensiune
Nelinearitate: < 0,005 %FS, tip ieșire analogică: curent
< 0,005 %FS, tip ieșire analogică: tensiune
Tip cablu: Cablu ecranat
Izolarea: Fără izolație între canale
500 Vrms izolație CA între canal și magistrală
Alimentare: Internă
Tensiune nominală de alimentare: 24 V CC -15...20 %
Indicație locală: 1 LED verde pentru sursa de alimentare
1 LED roșu pentru sursa de alimentare
4 LED-uri galbene pentru starea ieșirii
Consum curent: 2 mA la magistrala de 5 V DC
63 mA la intrare/ieșire de 24 V DC
Disipare maximă de putere: 1,51 W
Marcaj: CE
Condiții de mediu
Standarde: CSA C22.2 Nr. 213
CSA C22.2 Nr. 142
UL 508
IEC 61131-2
Certificări ale produsului: C-Tick
cULus
GOST-R
CSA
Temperatura ambiantă de funcționare: 0...55 °C fără reducere a puterii (instalare orizontală)
0...60 °C cu factor de reducere a puterii (instalare orizontală)
0...50 °C (instalare verticală)
Temperatură ambiantă de depozitare: -25...70 °C
Umiditate relativă: 5...95 % fără condensare
Grad de protecție IP: IP20 conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență la vibrații: 1 gn 8,4...150 Hz pe șină DIN
3,5 mm 5...8,4 Hz pe șină DIN
Rezistență la șocuri: 15 gn până la 11 ms
Rezistență la descărcări electrostatice: 4 kV contact conform EN/IEC 61000-4-2
8 kV aer conform EN/IEC 61000-4-2
Rezistență la câmpuri electromagnetice: 1 V/m 2...2,7 GHz conform EN/IEC 61000-4-3
10 V/m 80...2000 MHz conform EN/IEC 61000-4-3
Rezistență la tranzitorii rapizi: 1 kV (I/O) conform EN/IEC 61000-4-4
1 kV (cablu ecranat) conform EN/IEC 61000-4-4
2 kV (linii de alimentare) conform EN/IEC 61000-4-4
Imunitate la supratensiune: 0,5 kV mod diferențial conform EN/IEC 61000-4-5
1 kV mod comun conform EN/IEC 61000-4-5
Compatibilitate electromagnetică: EN/IEC 61000-4-6
Emisie/conducție: CISPR 11
Dimensiuni
Lățime: 75 mm (2,95 in)
Adâncime: 12,5 mm (0,49 in)
Înălțime: 99 mm (3,9 in)
