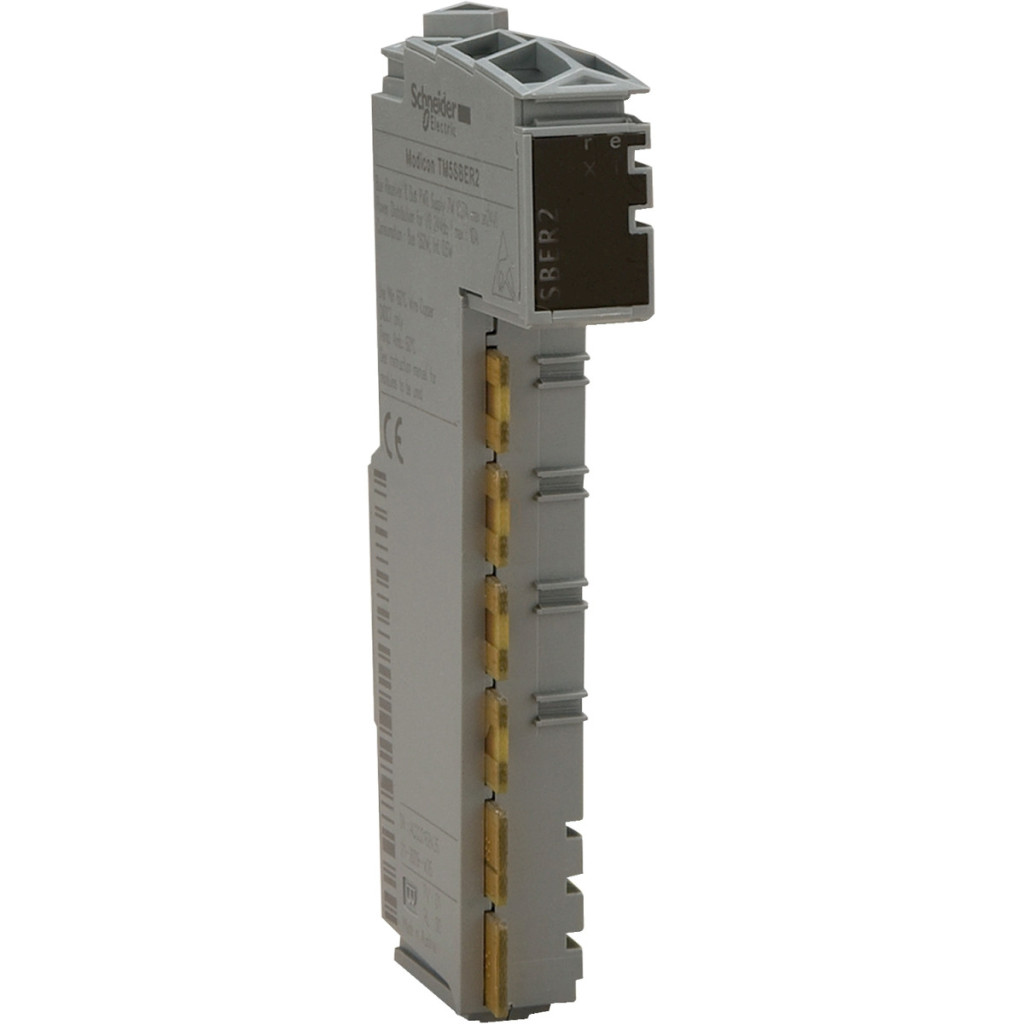

Schneider Electric Modicon TM5SBER2 este un modul receptor la distanță de ultimă generație, extrem de fiabil, dezvoltat special ca parte a familiei de produse Modicon TM5. Acest dispozitiv compact permite comunicarea eficientă între unitățile I/O la distanță (RIO) și asigură distribuția corectă a energiei în sistemul dvs. de automatizare. Modulul TM5SBER2 este pe deplin compatibil cu controlerele logice și de mișcare Modicon M258 și Modicon LMC058, fiind astfel alegerea ideală pentru integrarea în sisteme industriale complexe. Puteți monitoriza starea dispozitivului folosind patru indicatoare LED diferite: un LED verde indică funcționarea sursei de alimentare, un LED roșu indică curentul magistralei de alimentare, un alt LED roșu indică starea sursei de alimentare, iar un LED galben indică activitatea magistralei de date de comunicație. Acest sistem detaliat de feedback facilitează foarte mult depanarea. Modulul oferă o flexibilitate excepțională în ceea ce privește opțiunile de instalare. Intervalul său de temperatură de funcționare este de 0-50 °C pentru montarea verticală și de 0-55 °C pentru montarea orizontală fără reducerea puterii nominale. Dispozitivul poate fi utilizat chiar și la temperaturi de până la 60 °C în cazul instalării orizontale, cu condiția să se țină seama de factorii de reducere corespunzători. TM5SBER2 poate rezista la șocuri de 15 gn timp de 11 ms, oferind o rezistență mecanică excelentă chiar și în medii industriale. Modulul cântărește doar 0,025 kg, fiind extrem de ușor de manevrat și instalat. Dimensiunile TM5SBER2 au fost proiectate cu precizie pentru o utilizare eficientă a spațiului. Modulul are o lățime de 75 mm (2,95 in), o adâncime de 12,5 mm (0,49 in) și o înălțime de 99 mm (3,9 in). În timpul instalării, trebuie respectate cerințele de distanță specificate: trebuie asigurat un spațiu liber de 35 mm (1,38 in) pe toate laturile pentru a asigura o ventilație și accesibilitate adecvate. Modulul poate fi montat pe o șină DIN. Tipurile de șine aplicabile sunt: 35x15 mm (1,38x0,59 in), 35x8 mm (1,38x0,31 in) și 35x15 mm (1,38x0,59 in) cu o adâncime de inserție de 7 mm (0,28 in). Pentru terminalele cu arc detașabile se pot utiliza cabluri cu secțiuni transversale diferite: 0,08-2,5 mm² (28-14 AWG), 0,25-2,5 mm² (24-14 AWG), 0,25-1,5 mm² (24-16 AWG) sau 2x0,25-0,75 mm² (2x24-18 AWG). Dispozitivul are marcajul CE, care garantează conformitatea cu standardele europene.
Schneider Electric Modicon TM5 - TM5SBER2 - Expander I/O, modul expander bus, unitate receptoare, 24 VCC, gri date tehnice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului sau al componentei: Modul receptor la distanță
Compatibilitatea produsului: Controler logic, Controler de mișcare
Familii de produse compatibile: Modicon M258, Modicon LMC058
Informații suplimentare
Indicatori locali: 1 LED verde pentru alimentarea cu energie, 1 LED roșu pentru curentul magistralei de alimentare, 1 LED roșu pentru alimentarea cu energie, 1 LED galben pentru magistrala de date de comunicație
Greutate netă: 0,025 kg
Caracteristici de mediu
Marcaj: CE Temperatura ambiantă de funcționare: 0...50 °C (instalare verticală), 0...55 °C fără reducere a puterii (instalare orizontală), 0...60 °C cu factor de reducere a puterii (instalare orizontală) Rezistență la impact: 15 gn pentru până la 11 ms Dimensiuni și montare Dimensiuni: 75 mm (2,95 in) lățime, 12,5 mm (0,49 in) adâncime, 99 mm (3,9 in) înălțime
Cerințe privind distanța: 35 mm (1,38 in) în toate direcțiile
Montare pe șină DIN: 35x15 mm (1,38x0,59 in), 35x8 mm (1,38x0,31 in) și 35x15 mm (1,38x0,59 in) cu adâncime de inserție de 7 mm (0,28 in)
Conexiuni
Dimensiuni cabluri pentru terminale cu arc detașabile: 0,08...2,5 mm² (28...14 AWG), 0,25...2,5 mm² (24...14 AWG), 0,25...1,5 mm² (24...16 AWG), 2 x 0,25...2 x 0,75 mm² (2 x 24...2 x 18 AWG)
Schema de cablare
Cablarea modulului include componente electronice interne, segment de alimentare I/O de 24 Vcc integrat în bazele magistralei, cablu de expansiune TM5 (TCSXCNNXNX100), PS1/PS2: sursă de alimentare SELV izolată externă 24 Vcc, limitată la 200 VA pentru conformitate cu UL508 sau 150 VA pentru conformitate cu CSA 22.2, N° 142.
Este necesară o siguranță cu acțiune lentă de tip T ca siguranță externă: max. 10 A, 250 V sau 1 A, 250 V.
