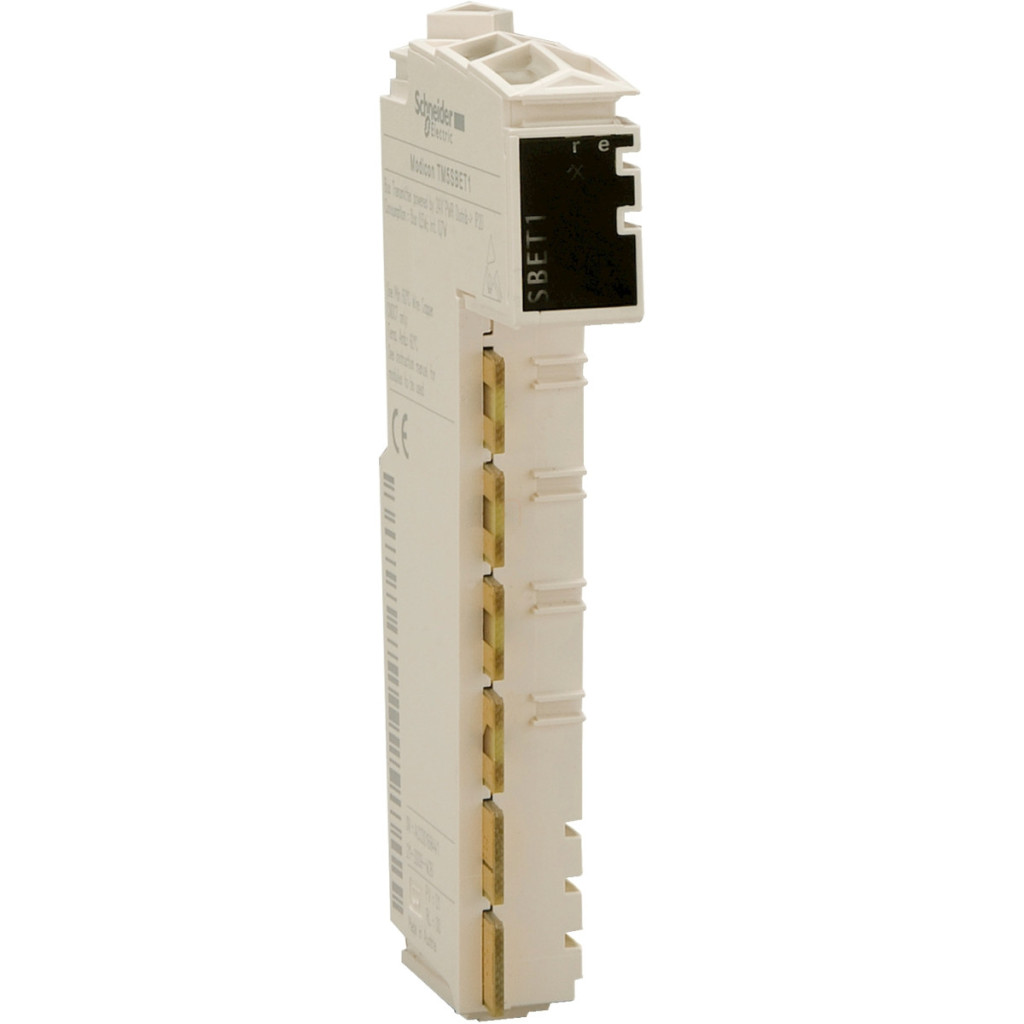

Schneider Electric Modicon TM5SBET1 este un modul avansat de transmisie la distanță, special conceput pentru familia de produse TM5, cu sarcina principală de a asigura comunicarea I/O la distanță (RIO). Acest dispozitiv compact este ideal pentru sistemele de automatizare industrială în care este necesar un transfer fiabil de date între controler și unitățile de intrare/ieșire la distanță. Modulul TM5SBET1 este compatibil atât cu controlerele logice Modicon M258, cât și cu controlerele de mișcare Modicon LMC058, oferind opțiuni flexibile de integrare în diverse arhitecturi de automatizare. Designul ușor de utilizat al produsului și posibilitatea de montare pe șină DIN facilitează instalarea, în timp ce dimensiunile sale compacte (75 mm × 99 mm × 12,5 mm) permit instalarea cu economie de spațiu chiar și în dulapuri de control înguste. Greutatea sa netă de numai 0,025 kg sporește și mai mult flexibilitatea și simplitatea instalării. Modulul TM5SBET1 oferă funcții avansate de diagnosticare pentru o operare ușoară. Dispozitivul are trei LED-uri indicatoare: unul verde pentru a indica funcționarea corectă a sursei de alimentare, unul roșu pentru a identifica defectele sursei de alimentare și unul galben pentru a afișa activitatea magistralei de comunicații. Aceste indicii vizuale facilitează evaluarea rapidă a stării sistemului și identificarea eventualelor probleme. Modulul are marcajul CE, asigurând conformitatea cu standardele europene. Din punct de vedere tehnic, modulul TM5SBET1 are o gamă largă de temperaturi de funcționare, de la 0 la 50 °C pentru instalarea verticală și de la 0 la 55 °C pentru instalarea orizontală (fără reducerea puterii), sau de la 0 la 60 °C (cu factor de reducere a puterii). Această flexibilitate permite utilizarea într-o varietate de medii industriale, iar rezistența la șocuri de 15 gn / 11 ms a modulului asigură fiabilitatea chiar și în condiții dificile. Modulul utilizează blocuri terminale cu arc pentru cablare, care acceptă fire cu o secțiune transversală de 0,08-2,5 mm² (28-14 AWG) și alte combinații de fire, așa cum se detaliază în documentație. Instalarea trebuie efectuată pe o șină DIN de 35 mm, iar cerințele de spațiere pentru instalare sunt detaliate în documentația producătorului.
Schneider Electric Modicon TM5 - TM5SBET1 - Extensor I/O, modul extensor bus, unitate de transmisie, insulă I/O IP20 date tehnice
Informații generale
Familia de produse: Modicon TM5
Tipul produsului: Modul transmițător la distanță
Compatibilitatea produsului: Controler logic, Controler de mișcare
Familii de produse compatibile: Modicon M258, Modicon LMC058
Indicatori și afișaj
Feedback local: 1 LED verde pentru indicarea alimentării cu energie electrică
1 LED roșu pentru indicarea defectării alimentării cu energie electrică
1 LED galben pentru indicarea stării magistralei de date de comunicație
Caracteristici fizice
Greutate netă: 0,025 kg
Dimensiuni: 75 mm × 99 mm × 12,5 mm
Condiții de mediu
Marcaj: CE
Temperatură ambiantă de funcționare: 0...50 °C (instalare verticală)
0...55 °C fără reducere a puterii (instalare orizontală)
0...60 °C cu factor de reducere a puterii (instalare orizontală)
Rezistență la șocuri: 15 gn / 11 ms
Montare
Metodă de montare: șină DIN
Secțiuni transversale ale cablurilor: 0,08...2,5 mm² (28...14 AWG)
Cerințe de spațiu liber: 35 mm în toate direcțiile
Conexiune electrică
Tip conexiune: Blocuri terminale cu arc
Alimentare: 24 VCC Segment de alimentare I/O integrat în baza magistralei
Cablu magistrală de expansiune TM5: TCSXCNNXNX100
