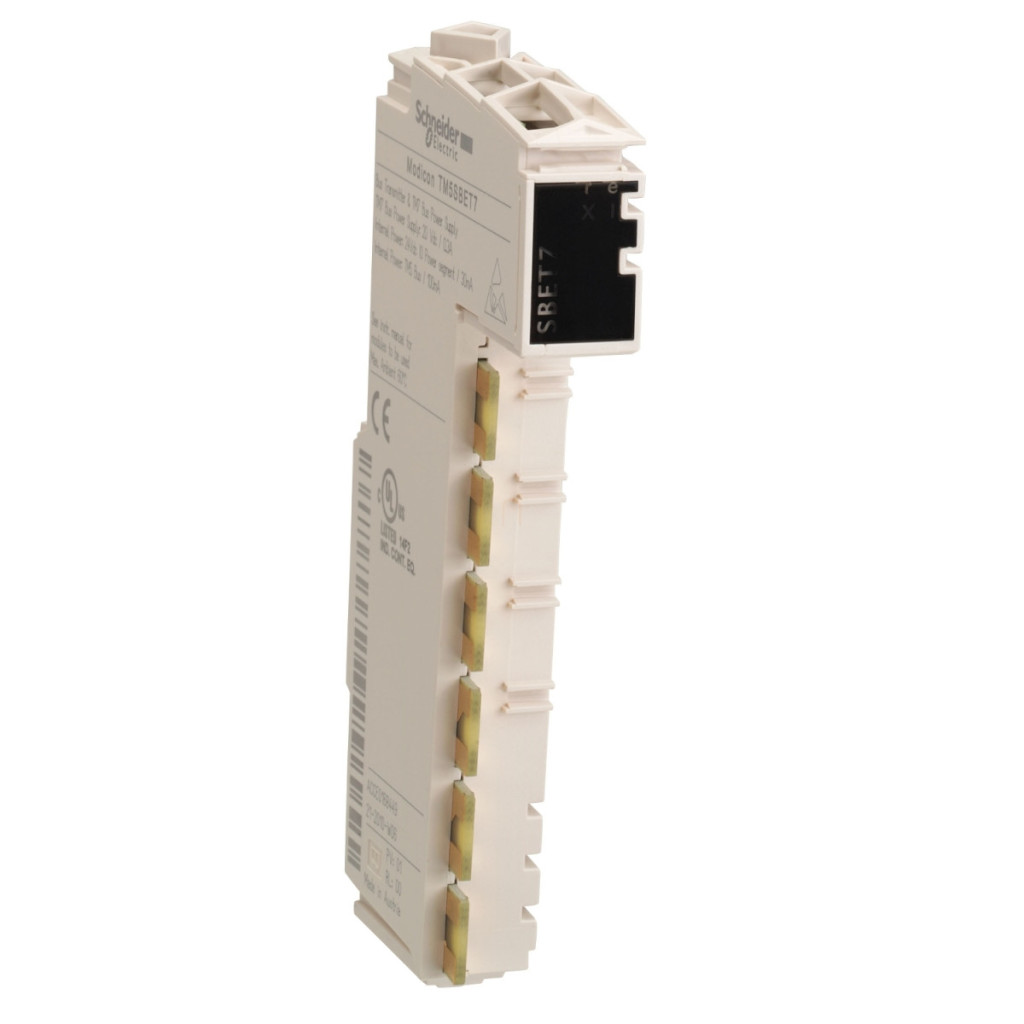

Schneider Electric Modicon TM5SBET7 este un modul transmițător special conceput care permite comunicarea între modulele I/O protejate IP20 și IP67 din sistemul Modicon TM5. Această componentă inovatoare permite integrarea perfectă a mediilor de automatizare cu diferite niveluri de protecție, fiind ideală pentru aplicații industriale în care dispozitivele din medii protejate și mai dure trebuie să funcționeze împreună. Modulul TM5SBET7 este pe deplin compatibil cu controlerele Modicon M258 și Modicon LMC058, fiind ușor de integrat în sistemele de automatizare Schneider Electric existente. Modulul are trei LED-uri pentru indicarea ușoară a stării: un LED verde pentru a indica funcționarea corectă a sursei de alimentare, un LED roșu pentru a indica defectele sursei de alimentare și un LED galben pentru a indica activitatea magistralei de comunicații. Acest feedback vizual ajută la depanarea rapidă și monitorizarea continuă a stării sistemului. Modulul TM5SBET7 are dimensiuni extrem de compacte (75 mm × 12,5 mm × 69 mm) și cântărește doar 0,025 kg, ocupând un spațiu minim în dulapul de comandă. Modulul poate fi montat pe o șină DIN, suportând atât configurații de instalare verticală, cât și orizontală. Intervalul său de temperatură de funcționare este extrem de flexibil: 0-50 °C pentru instalarea verticală și 0-55 °C pentru instalarea orizontală fără degradarea performanței, sau 0-60 °C cu un factor de degradare a performanței. Modulul are o rezistență la șocuri de 15 gn, 11 ms, ceea ce asigură o funcționare fiabilă chiar și în medii industriale. TM5SBET7 are marcajul CE, deci este conform cu standardele și reglementările europene. Pentru conectarea electrică, modulul are blocuri terminale cu arc care acceptă diferite dimensiuni de cabluri: 0,08-2,5 mm² (28-14 AWG), 0,25-2,5 mm² (24-14 AWG), 0,25-1,5 mm² (24-16 AWG) și 2×0,25 și 2×0,75 mm² (2×24 și 2×18 AWG). Schema de cablare arată că modulul are componente electronice interne, un segment de alimentare I/O de 24 Vcc și necesită o sursă de alimentare externă izolată de 24 Vcc. Pentru protecție este necesară o siguranță externă de tip T, cu acțiune lentă, de maximum 1 A, 250 V. Modulul poate fi conectat la insula I/O TM7 IP67 utilizând cablul de expansiune TM7 (TCSXCN•FNX••E). Această structură completă de cablare asigură flexibilitatea și fiabilitatea sistemului într-o varietate de medii industriale.
Schneider Electric Modicon TM5 - TM5SBET7 - Extensor I/O, modul extensor bus, unitate de transmisie, insulă I/O TM7 IP67 date tehnice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului: Modul transmițător
Compatibilitatea produsului: Controler de mișcare, Controler logic
Familii de produse compatibile: Modicon M258, Modicon LMC058
Informații suplimentare
Indicatoare luminoase locale: 1 LED verde pentru indicarea alimentării cu energie, 1 LED roșu pentru indicarea alimentării cu energie, 1 LED galben pentru indicarea magistralei de date de comunicație
Greutate netă: 0,025 kg
Caracteristici de mediu
Marcaj: CE
Temperatură ambiantă de funcționare: 0-50 °C (pentru instalare verticală), 0-55 °C fără degradarea performanței (pentru instalare orizontală), 0-60 °C cu factor de degradare a performanței (pentru instalare orizontală)
Rezistență la șocuri: 15 gn pentru până la 11 ms
Dimensiuni
75 mm × 12,5 mm × 69 mm
Informații privind cablarea
Dimensiunea cablului pentru blocurile terminale cu arc:
0,08-2,5 mm² (28-14 AWG)
0,25-2,5 mm² (24-14 AWG)
0,25-1,5 mm² (24-16 AWG)
2×0,25 - 2×0,75 mm² (2×24 - 2×18 AWG)
Informații privind cablarea
Alimentare: Este necesară o sursă de alimentare externă izolată de 24 VCC
Siguranță: Externă, tip T, cu acțiune lentă, maxim 1 A, 250 V
Conexiune: Utilizând cablu de expansiune TM7 (TCSXCN•FNX••E)
