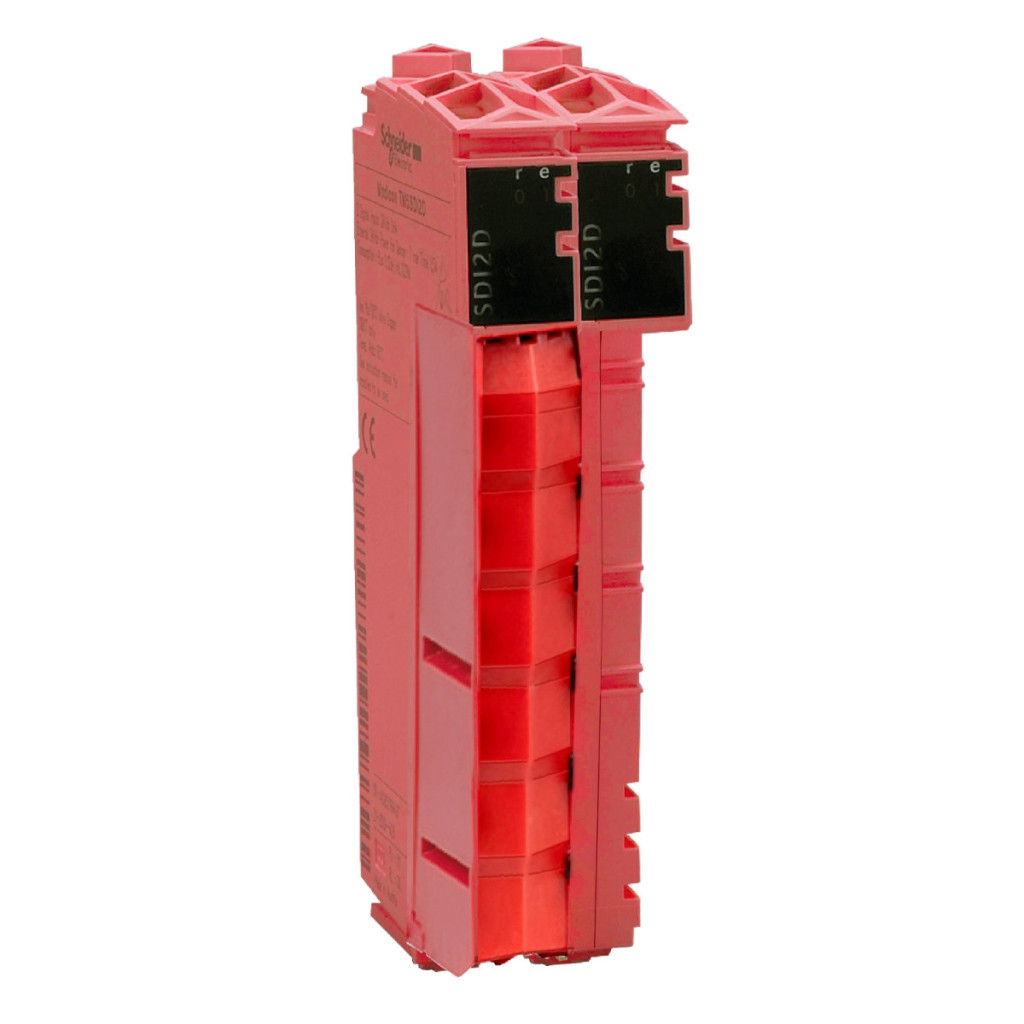

Modulul de intrare discretă de siguranță TM5SDI4DFS din seria Modicon TM5 de la Schneider Electric este o componentă de automatizare industrială de înaltă calitate, care îndeplinește standarde ridicate de siguranță și este alegerea perfectă pentru aplicații critice din punct de vedere al siguranței. Acest modul compact, de culoare roșie, are 4 canale de intrare digitale, funcționează la 24 V DC și utilizează logica sink. Modulul TM5SDI4DFS se mândrește cu un nivel de siguranță remarcabil: este certificat SIL 3 conform IEC 61508 și IEC 62061 și are clasificare PL = e conform EN 13849-1. Datele privind fiabilitatea siguranței sunt, de asemenea, remarcabile, cu o valoare MTTFd care depășește 100 de ani, o valoare PFD mai mică de 1E-5 și un PFH mai mic de 1E-9. Aceste valori garantează că modulul îndeplinește cele mai înalte cerințe de siguranță în mediile industriale. În ceea ce privește compatibilitatea, TM5SDI4DFS se potrivește perfect cu controlerele de mișcare PacDrive LMC, inclusiv PacDrive LMC Eco, PacDrive LMC Pro și PacDrive LMC Pro 2. Specificațiile tehnice ale modulului includ o gamă de tensiune de funcționare de 20,4-28,8 V, un curent de intrare de 3,45 mA și o impedanță de intrare de 7 kOhm. Filtrarea intrării poate fi configurată prin software până la o valoare maximă de 500 ms, în timp ce filtrarea hardware este de 150 ms. Modulul oferă, de asemenea, funcții de protecție, cum ar fi protecția împotriva scurtcircuitelor și suprasarcinii. Nu există izolare între canalele de intrare discrete, dar există o izolare de 500 Vrms AC între canale și magistrală. Modulul TM5SDI4DFS oferă feedback vizual în timpul funcționării: 1 LED verde indică alimentarea cu energie, 1 LED roșu este, de asemenea, legat de alimentarea cu energie, 2 LED-uri roșii indică starea de siguranță, iar 4 LED-uri verzi/roșii indică starea fiecărei intrări. Modulul este conectat electric cu 2 fire și are marcaj CE, care certifică conformitatea sa cu standardele europene. Modulul este compact, cântărind doar 0,025 kg, astfel încât poate fi integrat cu ușurință în sisteme compacte. Consumul său maxim de energie este de 1,25 W pentru consumul intern și 0,32 W pentru magistrală.
Schneider Electric Modicon TM5 - TM5SDI4DFS - extensie I/O de siguranță, modul de intrare digitală, 4DI, 24 VCC date tehnice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului sau al componentei: Modul de intrare discretă de siguranță DC
Număr de intrări discrete: 4
Tensiune de intrare discretă: 24 V
Caracteristici suplimentare
Gama de compatibilitate: Controler de mișcare PacDrive LMC Compatibilitate produs: PacDrive LMC Eco, PacDrive LMC Pro, PacDrive LMC Pro 2 Tip tensiune intrare discretă: DC Limite tensiune intrare: 20,4...28,8 V
Logică intrare discretă: Sink
Curent intrare discretă: 3,45 mA
Impedanță intrare: 7 kOhm
Culoare: roșu
Stare de tensiune garantată 0: <= 5 V
Stare de tensiune garantată 1: >= 15 V
Filtrare intrare: <= 500 ms configurabilă prin software, <= 150 ms hardware
Tip protecție: Protecție la scurtcircuit, Protecție la suprasarcină
Izolarea: Fără izolare între canale, izolare 500 Vrms AC între canal și magistrală
Cădere maximă de tensiune: <0,6 V la 100 mA
Curent maxim de alimentare pentru senzori: 300 mA
Consum maxim de energie: 1,25 W intern, 0,32 W magistrală
Indicație locală: 1 LED verde pentru alimentarea cu energie, 1 LED roșu pentru alimentarea cu energie, 2 LED-uri roșii pentru starea de siguranță, 4 LED-uri verzi/roșii pentru starea de intrare
Conexiune electrică: 2 fire
Marcaj: CE
Nivel de siguranță
SIL 3 conform IEC 61508
SIL 3 conform IEC 62061
PL = e conform EN 13849-1
Date privind fiabilitatea siguranței
MTTFd > 100 ani
PFD < 1E-5
PFH < 1E-9
Caracteristici fizice
Greutate netă: 0,025 kg
Condiții de mediu
Standarde: UL 508, IEC 62061, IEC 61508, EN 13849-1, IEC 61131-2, CSA C22.2 Nr. 142
Certificări ale produsului: GOST-R, cULus, CSA
Temperatura ambiantă de funcționare: -10…50 °C (instalare verticală), -10…55 °C (instalare orizontală)
Temperatura de depozitare: -40…70 °C Umiditate relativă: 5…95 % fără condensare Grad de protecție IP: IP20 conform IEC 60529 Grad de poluare: 2 conform IEC 60664 Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0…3000 m Rezistență la vibrații: 1 gn la 8,4…150 Hz pe șină DIN, 3,5 mm la 5…8,4 Hz pe șină DIN Rezistență la șocuri: 15 gn pentru până la 11 ms
