Modulul de intrare digitală TM5SDI6D din seria Modicon TM5 de la Schneider Electric este o soluție profesională de automatizare care oferă 6 intrări digitale cu tensiune de 24 V CC. Acest modul logic sink este alegerea ideală pentru mediile industriale în care este necesară citirea fiabilă a semnalelor. Modulul TM5SDI6D este extrem de versatil datorită compatibilității sale: poate fi utilizat cu controlerele logice Modicon LMC058 și Modicon M258, precum și cu întreaga serie PacDrive LMC, inclusiv versiunile Eco, Pro și Pro 2. Produsul acceptă direct senzori cu 2 fire, dar senzorii cu 3 fire pot fi conectați și utilizând modulul de distribuție TM5SPDG6D6F recomandat în documentație. Curentul de intrare este de 3,75 mA, iar impedanța de intrare este de 6,4 kOhm, ceea ce asigură o funcționare stabilă. Nivelul logic este garantat la ≤ 5 V în starea 0 și ≥ 15 V în starea 1, asigurând detectarea precisă și fiabilă a nivelului semnalului. Modulul TM5SDI6D are capacități avansate de gestionare a semnalului, inclusiv filtrare de intrare configurabilă prin software ≤ 25 ms și hardware ≤ 100 ms, care elimină eficient semnalele false și zgomotul. Izolarea de 500 Vrms AC între fiecare canal și magistrală asigură o funcționare sigură, deși nu există izolare între canale. Consumul de curent al modulului este de 30 mA la magistrala de 5 V CC, în timp ce la 24 V CC, cu toate intrările active, este de 37 mA. Consumul maxim de energie este de numai 1,03 W, asigurând o funcționare eficientă din punct de vedere energetic. Feedback-ul vizual privind starea sistemului este asigurat de 8 LED-uri: 1 verde pentru indicarea alimentării cu energie, 1 roșu pentru defecte ale alimentării cu energie și 6 LED-uri verzi pentru indicarea stării fiecărei intrări. Carcasa albă a modulului asigură un aspect estetic chiar și în medii industriale. TM5SDI6D este ușor de instalat, poate fi montat pe o șină DIN standard și are dimensiuni compacte: 75 mm × 99 mm × 12,5 mm. Conectarea se face prin 2 fire, iar documentația conține recomandări detaliate de cablare pentru o instalare optimă. În ceea ce privește condițiile de mediu de funcționare, modulul poate fi utilizat între -10 și 55 °C fără reducerea puterii pentru instalarea orizontală, între -10 și 60 °C cu un factor de reducere a puterii pentru instalarea orizontală și între -10 și 50 °C pentru instalarea verticală. Intervalul de temperatură de depozitare al produsului este de -40...70 °C, umiditate relativă 5...95% fără condens. Are un grad de protecție IP20 conform IEC 61131-2 și îndeplinește cerințele pentru gradul de poluare 2 conform IEC 60664. Modulul este operațional la altitudini de 0-2000 metri deasupra nivelului mării și poate fi depozitat la altitudini de 0-3000 metri. Modulul TM5SDI6D este robust, rezistent la vibrații (1 gn la 8,4-150 Hz și 3,5 mm la 5-8,4 Hz pe o șină DIN) și rezistent la șocuri (15 gn până la 11 ms). Are certificări extinse de compatibilitate electromagnetică, asigurând o funcționare fiabilă chiar și în medii industriale zgomotoase.

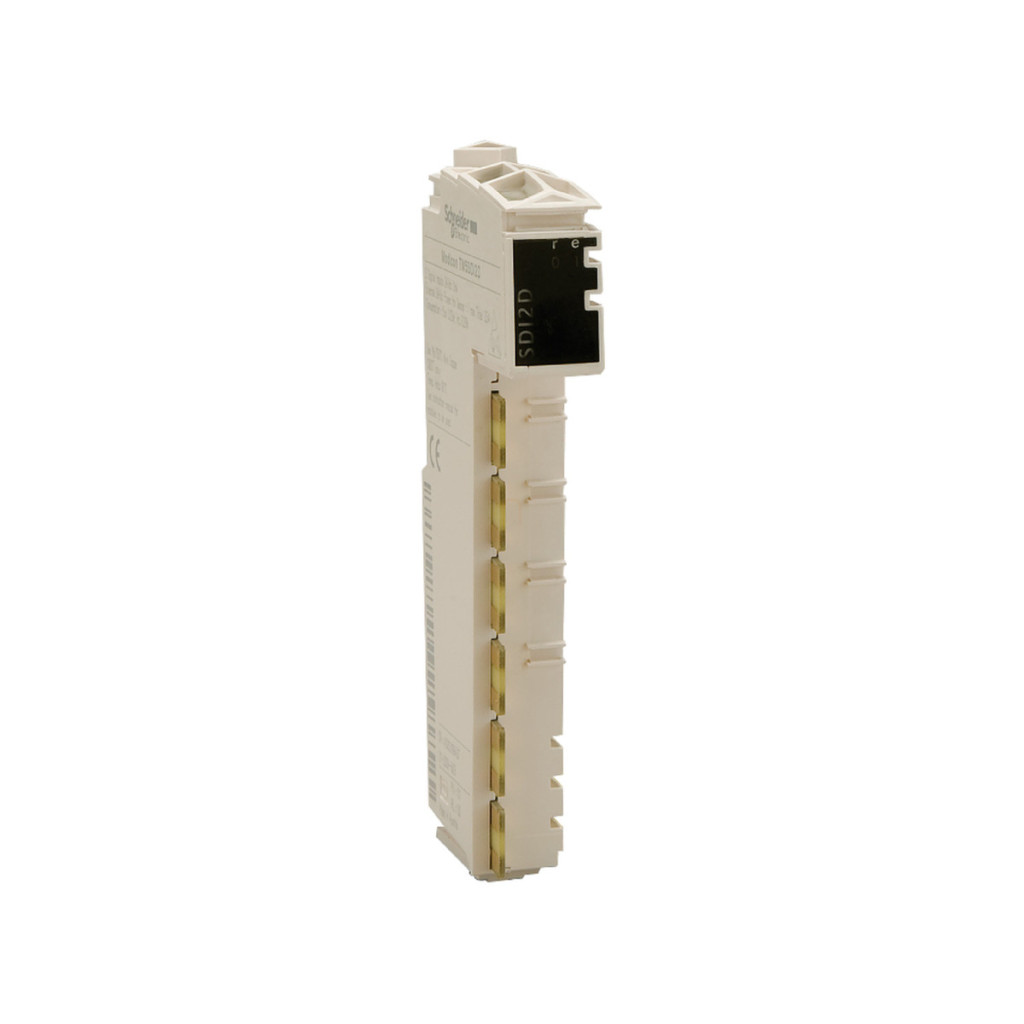

Schneider Electric Modicon TM5 - TM5SDI6D - Extensor I/O, modul de intrare digitală, 6DI, 24 VCC date tehnice
Caracteristici cheie
Familia de produse: Modicon TM5
Tipul produsului: Modul de intrare digitală
Număr de intrări digitale: 6
Tensiune de intrare digitală: 24 V
Compatibilitate
Familii de produse compatibile: Modicon LMC058, controler de mișcare PacDrive LMC, Modicon M258
Produse compatibile: Controler logic, PacDrive LMC Eco, PacDrive LMC Pro 2, Controler de mișcare, PacDrive LMC Pro
Caracteristici tehnice
Tip tensiune intrare digitală: DC
Limite tensiune intrare: 20,4...28,8 V
Logică intrare digitală: Sink
Curent intrare digitală: 3,75 mA
Impedanță intrare: 6,4 kOhm
Culoare: Alb
Nivel de tensiune garantat 0: <= 5 V
Nivel de tensiune garantat 1: >= 15 V
Filtrare intrare: <= 25 ms configurabil prin software, <= 100 ms hardware
Izolarea: izolare de 500 Vrms AC între canal și magistrală, fără izolare între canale
Consum de curent: 30 mA pe magistrala de 5 V DC, 37 mA pe 24 V DC cu toate intrările activate
Consum maxim de energie: 1,03 W
Indicatori locali: 1 LED verde pentru indicarea alimentării, 1 LED roșu pentru indicarea alimentării, 6 LED-uri verzi pentru indicarea stării intrării
Conexiune electrică: 2 fire
Marcaj: CE
Caracteristici de mediu
Standarde: IEC 61131-2, UL 508, CSA C22.2 nr. 213, CSA C22.2 nr. 142
Certificări ale produsului: C-Tick, GOST-R, CSA, cULus
Temperatura ambiantă de funcționare: -10...55 °C fără reducerea puterii (instalare orizontală), -10...60 °C cu factor de reducere a puterii (instalare orizontală), -10...50 °C (instalare verticală)
Temperatura ambiantă de depozitare: -40...70 °C
Umiditate relativă: 5...95% fără condensare
Grad de protecție IP: IP20 conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664
Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0...3000 m Rezistență la vibrații: 1 gn 8,4...150 Hz șină DIN, 3,5 mm 5...8,4 Hz șină DIN
Rezistență la șocuri: 15 gn până la 11 ms
Compatibilitate electromagnetică
Test de imunitate la descărcări electrostatice, 4 kV contact conform IEC 61000-4-2
Test de imunitate la descărcări electrostatice, 8 kV aer conform IEC 61000-4-2
Sensibilitate la câmpuri electromagnetice, 1 V/m 2...2,7 GHz conform IEC 61000-4-3
Sensibilitate la câmpuri electromagnetice, 10 V/m 80...2000 MHz conform IEC 61000-4-3
Test de imunitate la tranzitorii rapizi/burst electric, 1 kV I/O conform IEC 61000-4-4
Test de imunitate la tranzitorii rapizi/burst electrici, 1 kV cablu ecranat conform IEC 61000-4-4
Test de imunitate la tranzitorii rapizi/burst electrici, 2 kV linii electrice conform IEC 61000-4-4
Test de imunitate la supratensiune 1,2/50 μs, mod diferențial 0,5 kV conform IEC 61000-4-5
Test de imunitate la supratensiune 1,2/50 μs, 1 kV mod comun conform IEC 61000-4-5
Dimensiuni
Dimensiuni: 75 mm × 99 mm × 12,5 mm
Recomandări privind cablarea
Dimensiuni adecvate ale cablurilor pentru bornele detașabile cu arc:
0,08...2,5 mm² (28...14 AWG) 0,25...2,5 mm² (24...14 AWG) 0,25...1,5 mm² (24...16 AWG)
2 x 0,25...2 x 0,75 mm² (2 x 24...2 x 18 AWG)
