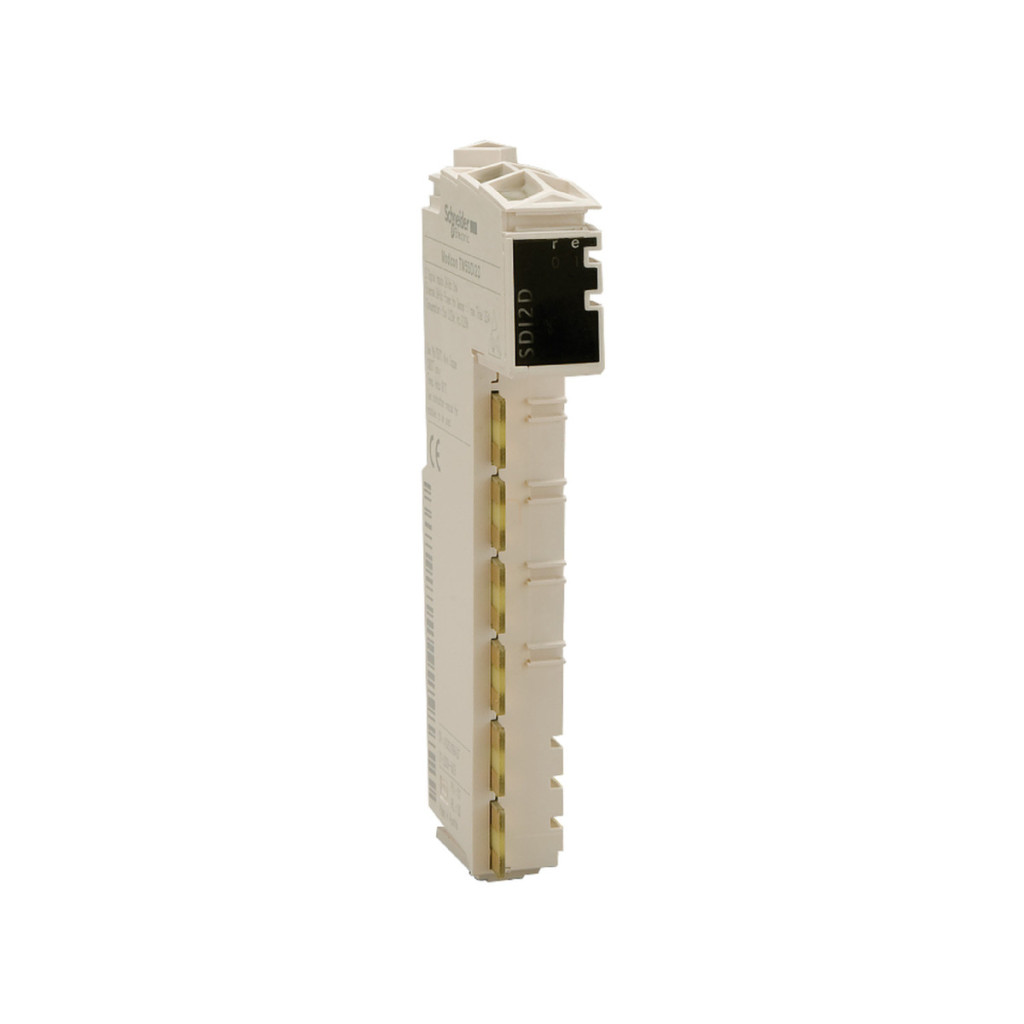

Modulul I/O discret Schneider Electric Modicon TM5 seria TM5SDM12DT este o unitate versatilă de extindere a intrărilor și ieșirilor pentru sisteme de automatizare. Acest modul compact, de culoare albă, oferă 8 intrări digitale și 4 ieșiri digitale, fiecare funcționând la 24 V c.c. și utilizând o tehnologie de conectare cu 1 fir. Modulul TM5SDM12DT oferă o compatibilitate excelentă cu multe controale din familia de produse Modicon, inclusiv Modicon M258, Modicon LMC058 și controale de mișcare PacDrive LMC. În cadrul acesteia, poate fi utilizat cu PacDrive LMC Pro 2, PacDrive LMC Pro, PacDrive LMC Eco și diverse controale logice. Această compatibilitate extinsă permite integrarea ușoară a modulului în sistemele Schneider Electric existente sau oferă opțiuni flexibile de extindere pentru sisteme noi. Partea de intrare a modulului funcționează într-un interval de tensiune de 24 V c.c. cu o toleranță de 20,4-28,8 V. Intrările digitale utilizează logica sink, cu un curent de intrare de 3,75 mA și o impedanță de intrare de 6,4 kOhm. Filtrul de intrare poate fi configurat în software pentru până la 25 ms sau în hardware pentru 100 ms. Tipul de ieșire digitală este bazat pe tranzistor cu logică sursă. Un curent maxim de 0,5 A poate fi extras din fiecare ieșire, în timp ce un maxim de 2 A poate fi extras dintr-o ieșire comună. O caracteristică notabilă a modulului este curentul de ieșire de vârf de 12 A și frecvența maximă de comutare de 500 Hz cu sarcini rezistive. Timpul de răspuns este extrem de rapid, mai puțin de 300 µs atât pentru procesele de pornire, cât și pentru cele de oprire. TM5SDM12DT are numeroase funcții de protecție, inclusiv protecție împotriva polarității inverse, scurtcircuit și suprasarcină. Modulul este izolat la 500 Vrms AC între canal și magistrală, deși nu există izolare între canale. Curentul maxim de scurgere în stare oprită este de numai 5 µA. Consumul de curent al modulului este de 42 mA pe un bus de 5 V CC și de 21 mA pe un bus de 24 V CC cu toate intrările activate, iar disiparea maximă de putere este de 1,52 W. Starea modulului este indicată de LED-uri clar vizibile: 1 LED verde pentru alimentarea cu energie, 1 LED roșu, de asemenea pentru alimentarea cu energie, 4 LED-uri galbene pentru stările de ieșire și 8 LED-uri verzi pentru stările de intrare.
Schneider Electric Modicon TM5 - TM5SDM12DT - Extensor I/O, modul de intrare/ieșire digitală, 8DI+4DO, 24 VCC date tehnice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului sau componentei: Modul I/O discret
Număr de intrări discrete: 8
Tensiune intrare discretă: 24 V
Număr de ieșiri discrete: 4
Tip ieșire discretă: Tranzistor
Caracteristici suplimentare
Compatibilitate: Modicon M258, Modicon LMC058, controler de mișcare PacDrive LMC
Compatibilitate produs: PacDrive LMC Pro 2, controler de mișcare, PacDrive LMC Pro, PacDrive LMC Eco, controler logic
Tip tensiune intrare discretă: CC
Limite tensiune intrare: 20,4...28,8 V
Logică de intrare discretă: Sink
Curent de intrare discret: 3,75 mA
Impedanță de intrare: 6,4 kOhm
Tensiune de ieșire: 24 V DC
Limite de tensiune de ieșire: 20,4...28,8 V
Logică de ieșire discretă: Sursă
Curent pe canal: 0,5 A
Curent maxim pe ieșire: 2 A
Culoare: Alb
Curent de ieșire de vârf: 12 A
Frecvență de comutare: <= 500 Hz cu sarcină rezistivă
Nivel de tensiune garantat 0: <= 5 V
Nivel de tensiune garantat 1: >= 15 V
Filtrare intrare: <= 25 ms configurabilă prin software, <= 100 ms în hardware Timp de răspuns: <= 300 µs la comutarea de la 0 la 1 la ieșire, <= 300 µs la comutarea de la 1 la 0 la ieșire
Protecție și siguranță
Curent maxim de scurgere: 5 µA în stare oprită
Tip de protecție: Protecție la polaritate inversă, Protecție la scurtcircuit, protecție la suprasarcină
Izolarea: Fără izolare între canale, izolare de 500 Vrms AC între canal și magistrală
Cădere maximă de tensiune: <0,3 V la 500 mA la ieșire
Caracteristici de funcționare
Consum de curent: 42 mA pe magistrala de 5 V CC, 21 mA pe 24 V CC cu toate intrările activate
Disipare maximă de putere: 1,52 W
Indicatori locali: 1 LED verde pentru alimentarea cu energie, 1 LED roșu pentru alimentarea cu energie, 4 LED-uri galbene pentru starea ieșirii, 8 LED-uri verzi pentru starea intrării
Conexiune electrică: 1 cablată
Marcaj: CE
Condiții de mediu
Standarde: CSA C22.2 nr. 142, UL 508, CSA C22.2 nr. 213, IEC 61131-2
Certificări ale produsului: GOST-R, cULus, C-Tick, CSA
Temperatura ambiantă de funcționare: -10 până la 55 °C fără reducere a puterii (instalare orizontală), -10 până la 60 °C cu reducere a puterii (instalare orizontală), -10 până la 50 °C (instalare verticală)
Temperatura ambiantă de depozitare: -40…70 °C Umiditate relativă: 5…95 % fără condensare Protecție IP: IP20 conform IEC 61131-2 Grad de poluare: 2 conform IEC 60664 Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0…3000 m Caracteristici mecanice Rezistență la vibrații: 1 gn la 8,4…150 Hz pe șină DIN, 3,5 mm la 5…8,4 Hz pe șină DIN Rezistență la șocuri: 15 g pentru până la 11 ms
Dimensiuni
Lungime: 75 mm (2,95 in)
Lățime: 12,5 mm (0,49 in)
Înălțime: 99 mm (3,9 in)
