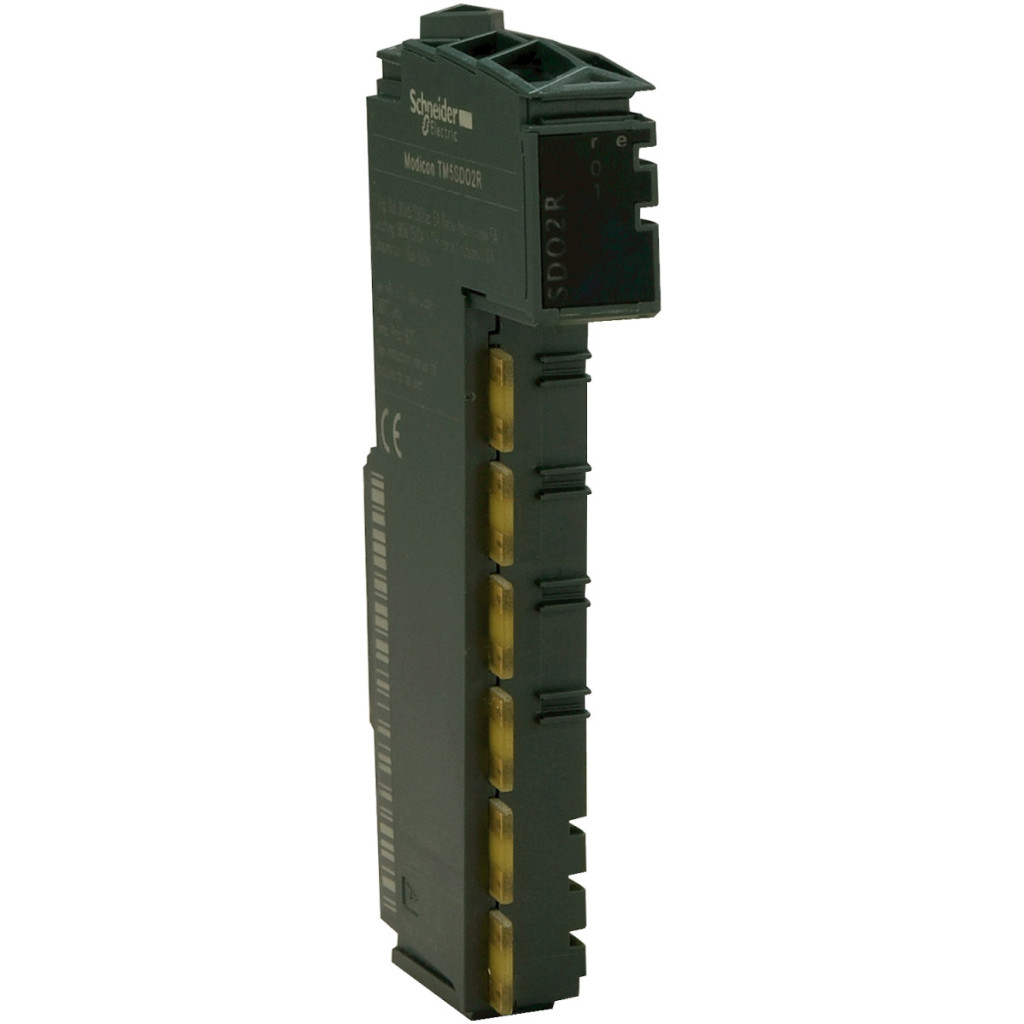

Schneider Electric Modicon TM5SDO2R este un modul de ieșire digitală de înaltă performanță care oferă o soluție de control fiabilă și eficientă pentru sistemele de automatizare industrială. Acest dispozitiv compact aparține familiei de produse Modicon TM5 și este perfect adaptat cerințelor mediilor industriale moderne. Modulul TM5SDO2R oferă două ieșiri digitale de releu (2O) cu contacte de comutare (2 C/O) care pot fi operate la 30 V CC sau 230 V CA și pot comuta până la 5 A pe canal. Intervalul de tensiune de ieșire este de 24-36 V c.c. și 184-276 V c.a., ceea ce îl face potrivit pentru o gamă largă de aplicații. Modulul suportă un curent maxim de 10 A pe ieșire comună, oferind o capacitate de încărcare excelentă în mediile industriale. Modulul de ieșire TM5SDO2R este compatibil cu o serie de controlere, inclusiv controlere de mișcare PacDrive LMC (PacDrive LMC Pro, PacDrive LMC Pro 2, PacDrive LMC Eco), controlere logice Modicon LMC058 și Modicon M258. Această compatibilitate versatilă permite integrarea modulului în diverse sisteme de automatizare, sporind flexibilitatea și aplicabilitatea sistemului. Modulul are un timp de răspuns excelent, de mai puțin de 10 ms, atât pentru schimbările de stare de la 0 la 1, cât și de la 1 la 0, asigurând timpi de reacție rapizi în procesele controlate. Are protecție împotriva polarității inverse, dar nu include protecție împotriva suprasarcinii și scurtcircuitului, astfel încât acestea trebuie furnizate separat la proiectarea sistemului. Dispozitivul nu asigură izolare între canale, dar are o izolare de 500 Vrms AC între canale și magistrală. Modulul TM5SDO2R este negru și compact (75 x 99 x 12,5 mm), permițând o instalare care economisește spațiu. Poate fi montat pe o șină DIN și suportă atât instalarea orizontală, cât și cea verticală. Intervalul de temperatură de funcționare pentru instalarea orizontală este între -10 °C și 55 °C fără degradarea performanței, în timp ce poate fi utilizat cu un factor de reducere a puterii de până la 60 °C. Pentru instalarea verticală, intervalul de temperatură de funcționare este între -10 °C și 50 °C. Modulul funcționează cu un consum de curent de 90 mA pe magistrala de 5 V CC și are o disipare maximă de putere de 2,45 W. Este conform cu mai multe standarde internaționale, inclusiv IEC 61131-2, UL 508, CSA C22.2 nr. 213 și CSA C22.2 nr. 142 și este certificat CE, GOST-R, CSA, C-Tick și cULus, asigurând adecvarea sa pentru utilizare pe piețele globale.
Schneider Electric Modicon TM5 - TM5SDO2R - Extensie I/O, modul de ieșire digitală, 2DO, 5A, 30 VCC / 230 VCA date tehnice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului sau componentei: Modul de ieșire digitală
Număr de ieșiri digitale: 2
Tip ieșire digitală: Releu
Informații suplimentare
Compatibilitate: Controler de mișcare PacDrive LMC, Modicon LMC058, Modicon M258
Compatibilitate produs: Controler logic, PacDrive LMC Pro, Controler de mișcare, PacDrive LMC Pro 2, PacDrive LMC Eco
Tensiune de ieșire: 230 V c.a., 30 V c.c.
Limite de tensiune de ieșire: 184...276 V c.a., 24...36 V c.c.
Funcție ieșire digitală: 2 C/O (contact de comutare)
Curent pe canal: 5 A
Curent maxim pe ieșire comună: 10 A
Culoare: Negru
Timp de răspuns: ≤ 10 ms pentru schimbarea stării de la 0 la 1 la ieșire, ≤ 10 ms pentru schimbarea stării de la 1 la 0 la ieșire
Tip de protecție: Protecție la polaritate inversă, fără protecție la suprasarcină, fără protecție la scurtcircuit
Izolarea: fără izolare între canale, izolare de 500 Vrms AC între canal și magistrală
Consum de curent: 90 mA pe magistrala de 5 V DC
Disipare maximă de putere: 2,45 W
Marcaj: CE
Mediu
Standarde: IEC 61131-2, UL 508, CSA C22.2 nr. 213, CSA C22.2 nr. 142
Certificări ale produsului: GOST-R, CSA, C-Tick, cULus
Temperatura ambiantă de funcționare: -10...55 °C fără reducere a puterii (instalare orizontală), -10...60 °C cu reducere a puterii (instalare orizontală), -10...50 °C (instalare verticală)
Temperatură ambiantă de depozitare: -40...70 °C
Umiditate relativă:5 până la 95% fără condensare Grad de protecție IP: IP20 conform IEC 61131-2 Grad de poluare: 2 conform IEC 60664 Altitudine de funcționare: 0 până la2000 m Altitudine de depozitare: 0...3000 m Rezistență la vibrații: 1 gn 8,4...150 Hz pe șină DIN, 3,5 mm 5...8,4 Hz pe șină DIN
Rezistență la șocuri: 15 gn până la 11 ms
Compatibilitate electromagnetică
Test de imunitate la descărcări electrostatice, 4 kV contact conform IEC 61000-4-2
Test de imunitate la descărcări electrostatice, 8 kV aer conform IEC 61000-4-2
Sensibilitate la câmpuri electromagnetice, 1 V/m 2...2,7 GHz conform IEC 61000-4-3
Sensibilitate la câmpuri electromagnetice, 10 V/m 80...2000 MHz conform IEC 61000-4-3
Dimensiuni
75 x 99 x 12,5 mm
