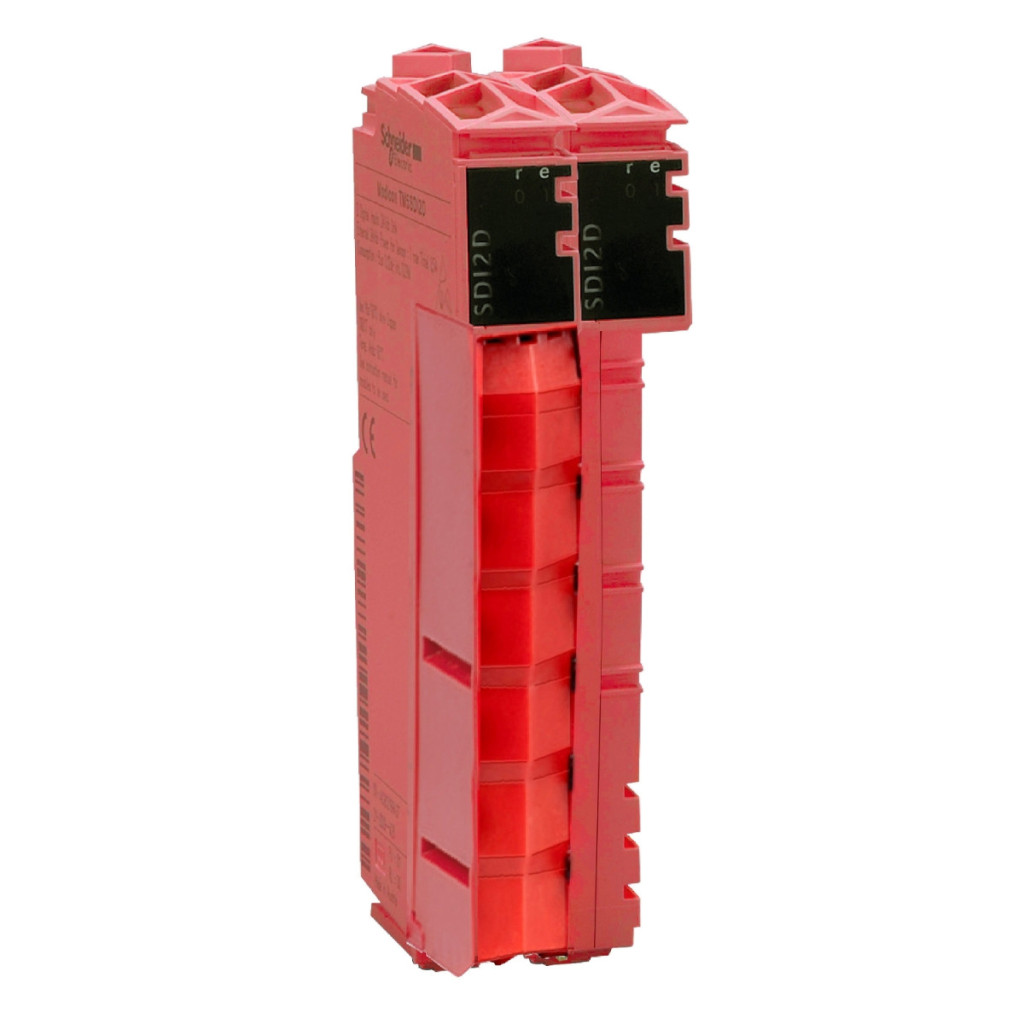

Modulul de ieșire digitală de siguranță TM5SDO2TFS din seria Modicon TM5 de la Schneider Electric a fost dezvoltat pentru aplicații critice din punct de vedere al siguranței în sistemele moderne de automatizare. Acest modul compact, de culoare roșie, are două canale de ieșire digitale care oferă o soluție de comutare în stare solidă pentru funcționarea sigură a sistemului. Modulul TM5SDO2TFS este compatibil cu sistemele de control al mișcării PacDrive LMC, inclusiv controlerele PacDrive LMC Pro 2, PacDrive LMC Pro și PacDrive LMC Eco. Dispozitivul funcționează cu o tensiune de ieșire de 24 V c.c. și are un interval de tensiune de funcționare de 20,4-28,8 V. Ieșirile digitale utilizează logica sursă, pot gestiona 0,5 A pe canal și au un curent de ieșire comun maxim de 1 A. Modulul poate gestiona un curent de vârf de 12 A și are o frecvență de comutare de până la 500 Hz cu sarcini rezistive. Tensiunea reziduală fără OSSD este de 120 mV, iar curentul maxim de scurgere în stare oprită este de numai 10 μA. Modulul TM5SDO2TFS are o serie de caracteristici de protecție, inclusiv protecție la scurtcircuit și protecție la suprasarcină. Izolația dintre modul și magistrală este de 500 Vrms AC, deși nu există izolație între canale. În ceea ce privește consumul de energie, acesta necesită 0,25 W pentru magistrală și 0,98 W pentru funcționarea internă. Modulul utilizează LED-uri diferite pentru indicarea stării: un LED verde indică alimentarea cu energie, un LED roșu indică, de asemenea, alimentarea cu energie, două LED-uri roșii indică starea de siguranță, iar două LED-uri roșii/portocalii indică starea de ieșire. Conexiunea electrică se realizează cu un design cu 2 fire. Produsul are marcajul CE, care certifică conformitatea europeană. Modulul TM5SDO2TFS oferă un nivel excepțional de siguranță: are o clasificare SIL 3 conform standardelor IEC 61508 și IEC 62061, precum și o clasificare PL = e conform EN 13849-1. Conform datelor privind fiabilitatea siguranței, MTTFd (timpul mediu până la defectarea periculoasă) este mai mare de 100 de ani, PFD (probabilitatea defectării periculoase) este mai mică de 1E-5, iar PFH (probabilitatea defectării periculoase pe oră) este mai mică de 1E-9. Greutatea netă a modulului este de numai 0,025 kg. Dimensiunile fizice ale modulului sunt următoarele, conform desenelor: 75 mm × 25 mm × 99 mm. Dispozitivul poate fi montat pe o șină DIN, iar pentru o funcționare corespunzătoare trebuie asigurate distanțele (35 mm) față de elementele înconjurătoare specificate în documentație. Pentru conectare, modulul are terminale cu arc detașabile care pot fi utilizate cu fire cu o secțiune transversală de 0,08-2,5 mm² (28-14 AWG).
Schneider Electric Modicon TM5 - TM5SDO2TFS - extensie I/O de siguranță, modul de ieșire digitală, 2DO, tranzistor, 0,5 A, 24 VCC date tehnice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului sau al componentei: Modul de ieșire digitală de siguranță
Număr de ieșiri digitale: 2
Tipul ieșirii digitale: Stare solidă
Compatibilitate
Familia de produse compatibile: Controler de mișcare PacDrive LMC
Compatibilitate produs: PacDrive LMC Pro 2, PacDrive LMC Pro, PacDrive LMC Eco
Caracteristici electrice
Tensiune de ieșire: 24 V DC
Limite de tensiune de ieșire: 20,4...28,8 V
Logică ieșire digitală: Sursă
Curent pe canal: 0,5 A
Curent maxim pe punct comun de ieșire: 1 A
Curent de ieșire de vârf: 12 A
Frecvență de comutare: <= 500 Hz cu sarcină rezistivă
Tensiune reziduală [Ures]: 120 mV fără OSSD
Curent maxim de scurgere: 10 µA în stare oprită
Protecție
Tip de protecție: Protecție la scurtcircuit, protecție la suprasarcină
Izolarea: 500 Vrms izolație CA între canal și magistrală, fără izolație între canale
Consum de energie
Consum maxim de energie: 0,25 W pentru magistrală, 0,98 W intern
Indicatori
Afișaj local: 1 LED verde pentru alimentarea cu energie, 1 LED roșu pentru alimentarea cu energie, 2 LED-uri roșii pentru starea de securitate, 2 LED-uri roșii/portocalii pentru starea ieșirii
Conexiune și caracteristici fizice
Conexiune electrică: 2 fire
Culoare: roșu
Greutate netă: 0,025 kg
Date de siguranță
Marcaj: CE
Nivel de siguranță: SIL 3 conform IEC 61508, SIL 3 conform IEC 62061, PL = e conform EN 13849-1
Date privind fiabilitatea siguranței: MTTFd > 100 ani, PFD < 1E-5, PFH < 1E-9
Condiții de mediu
Standarde: CSA C22.2 Nr. 142, EN 13849-1, IEC 61508, IEC 62061, UL 508, IEC 61131-2 Certificări de produs: CSA, GOST-R, cULus Temperatura ambiantă de funcționare: -10...50 °C (instalare verticală), -10...55 °C (instalare orizontală)
Temperatură ambiantă de depozitare: -40...70 °C
Umiditate relativă: 5...95% fără condensare
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 2 conform IEC 60664
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență la vibrații: 1 gn 8,4...150 Hz pe șină DIN, 3,5 mm 5...8,4 Hz
Rezistență la șocuri: 15 gn până la 11 ms
Compatibilitate electromagnetică
Descărcare electrostatică: 4 kV contact conform IEC 61000-4-2, 8 kV aer conform IEC 61000-4-2
Imunitate la câmpuri electromagnetice: 10 V/m 80...2000 MHz conform IEC 61000-4-3
Imunitate la tranzitorii rapizi: 1 kV I/O conform IEC 61000-4-4, 1 kV cablu ecranat conform IEC 61000-4-4, 2 kV linie de alimentare conform IEC 61000-4-4
Imunitate la supratensiune: 0,5 kV mod diferențial conform IEC 61000-4-5, 1 kV mod comun conform IEC 61000-4-5
