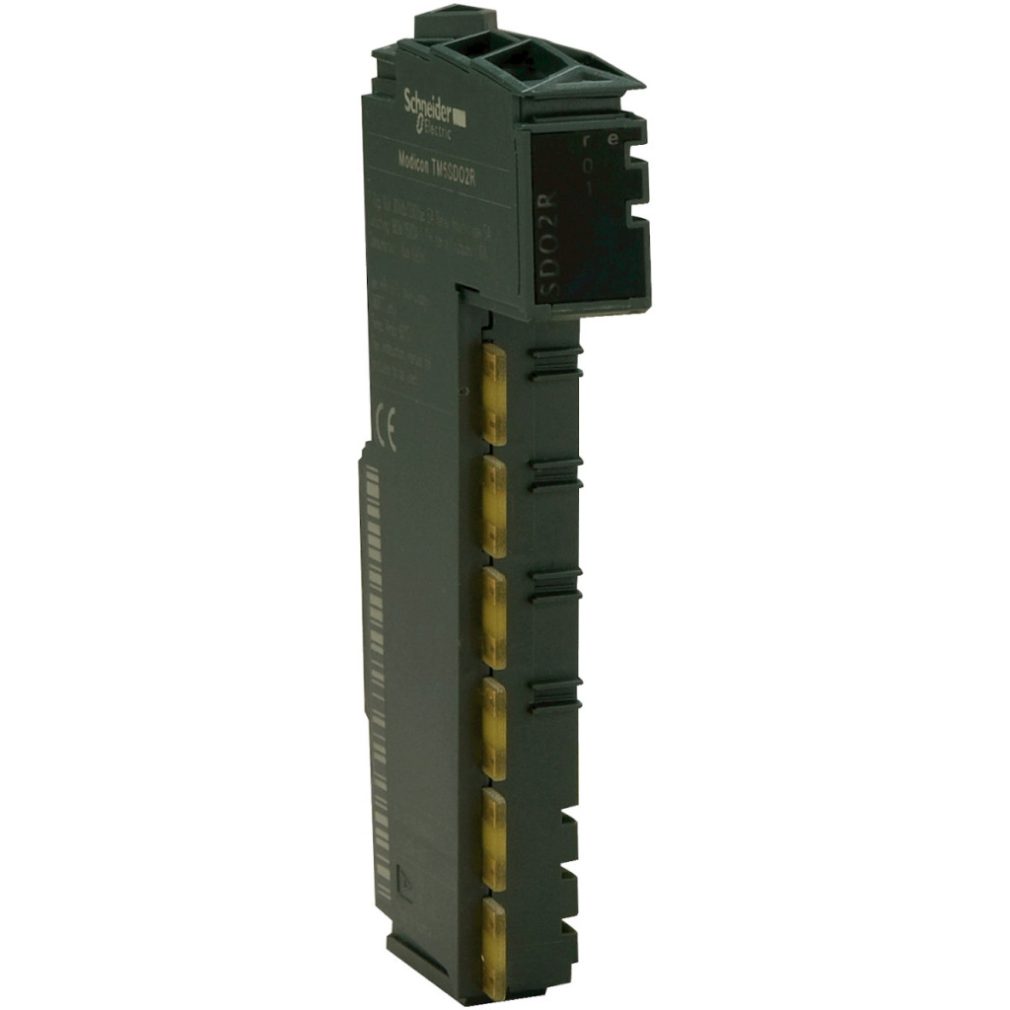

Schneider Electric Modicon TM5SDO4R este un modul de ieșire digitală versatil, care reprezintă alegerea perfectă pentru sistemele de automatizare industrială. Acest dispozitiv compact, de culoare neagră, face parte din familia de produse Modicon TM5, care oferă fiabilitate și flexibilitate remarcabile în aplicațiile moderne de tehnologie de control. Modulul TM5SDO4R are 4 ieșiri digitale cu releu (contact de comutare) care pot fi utilizate într-o gamă largă de tensiuni: 30 V c.c. sau 230 V c.a. Fiecare ieșire poate comuta un curent de 5 A, în timp ce capacitatea comună de încărcare a ieșirii este de maximum 10 A. Acest lucru permite controlul fiabil al diverselor echipamente industriale, sisteme de iluminat sau alte dispozitive electrice. Modulul oferă protecție împotriva polarității inverse, dar nu are protecție împotriva scurtcircuitelor sau suprasolicitării, astfel încât pot fi necesare dispozitive de protecție externe. TM5SDO4R este compatibil cu controlerele de mișcare PacDrive LMC, inclusiv versiunile PacDrive LMC Pro 2, PacDrive LMC Eco și PacDrive LMC Pro. Modulul are un timp de răspuns extrem de rapid, de numai 10 ms sau mai puțin, atât pentru pornire, cât și pentru oprire, permițând o sincronizare precisă. Consumul de curent al modulului pe magistrala de 5 V c.c. este de 160 mA, iar consumul maxim de energie este de 2,3 W. Releele au o durată de viață mecanică remarcabilă de 20 de milioane de cicluri de comutare, în timp ce durata de viață electrică este de 500.000 de cicluri la o sarcină de 5 A. Modulul TM5SDO4R este deosebit de avantajos în aplicații în care sarcinile de curent alternativ și continuu apar în combinație sau în care este necesară izolarea galvanică. Dispozitivul poate fi instalat cu ușurință pe o șină DIN, iar dimensiunile modulului permit un design compact: 75 mm x 99 mm x 12,5 mm. Modulul are un grad de protecție IP20, ceea ce îl face potrivit pentru utilizarea în dulapuri de comutație închise. Având în vedere intervalul de temperatură de funcționare (-10...55 °C pentru instalare orizontală fără reducere a puterii, -10...60 °C pentru instalare orizontală cu factor de reducere a puterii sau -10...50 °C pentru instalare verticală), acesta poate fi utilizat în mod fiabil în multe medii industriale. Modicon TM5SDO4R este conform cu cele mai importante standarde și certificări industriale, inclusiv CSA, cULus, GOST-R și C-Tick, precum și marcajul CE. Modulul are o compatibilitate electromagnetică (EMC) excelentă și este rezistent la vibrații (1 gn 8,4...150 Hz pe șină DIN) și șocuri (15 gn pentru 11 ms). Aceste caracteristici asigură funcționarea fiabilă a TM5SDO4R chiar și în cele mai exigente medii industriale, fie că este vorba de linii de producție, mașini de ambalare sau sisteme de automatizare a clădirilor.
Schneider Electric Modicon TM5 - TM5SDO4R - Extensie I/O, modul de ieșire digitală, 4DO, 5A, 30 VCC / 230 VCA date tehnice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului: Modul de ieșire digitală
Număr de ieșiri digitale: 4
Tipul ieșirii digitale: Releu
Informații suplimentare
Compatibilitate: Controler de mișcare PacDrive LMC
Produse compatibile: PacDrive LMC Pro 2, PacDrive LMC Eco, PacDrive LMC Pro
Tensiune de ieșire: 230 V AC, 30 V DC
Interval de tensiune de ieșire: 184...276 V c.a., 24...36 V c.c.
Funcție ieșire digitală: 4 NO
Curent pe canal: 5 A
Curent maxim pe punct comun de ieșire: 10 A
Culoare: Negru
Timp de răspuns: <= 10 ms de la starea 0 la 1 la ieșire, <= 10 ms de la starea 1 la 0 la ieșire
Funcții de protecție
Tip protecție: Protecție la polaritate inversă
Protecție la scurtcircuit: Niciuna
Protecție la suprasarcină: Niciuna
Izolație
Izolație între canale: Niciuna
Izolarea între canale și magistrală: 500 Vrms AC
Durata de viață
Durata de viață mecanică: 20.000.000 de cicluri
Durata de viață electrică: 500.000 de cicluri la 5 A
Caracteristici electrice
Consum de curent: 160 mA pe magistrala de 5 V DC
Dissipare maximă de putere: 2,3 W
Certificări
Marcaj: CE
Certificări ale produsului: CSA, cULus, GOST-R, C-Tick
Standarde: CSA C22.2 nr. 213, UL 508, IEC 61131-2, CSA C22.2 nr. 142
Condiții de mediu
Temperatură de funcționare: -10…55 °C fără reducerea puterii (instalare orizontală), -10…60 °C cu factor de reducere a puterii (instalare orizontală), -10…50 °C (instalare verticală)
Temperatură de depozitare: -40…70 °C
Umiditate relativă: 5…95 % fără condensare
Grad de protecție IP: IP20 conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664
Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0…3000 m Caracteristici mecanice Rezistență la vibrații: 1 gn 8,4…150 Hz pe șină DIN, 3,5 mm 5…8,4 Hz pe șină DIN Rezistență la șocuri: 15 gn până la 11 ms
Dimensiuni
Lățime: 75 mm (2,95 in)
Înălțime: 99 mm (3,9 in)
Adâncime: 12,5 mm (0,49 in)
