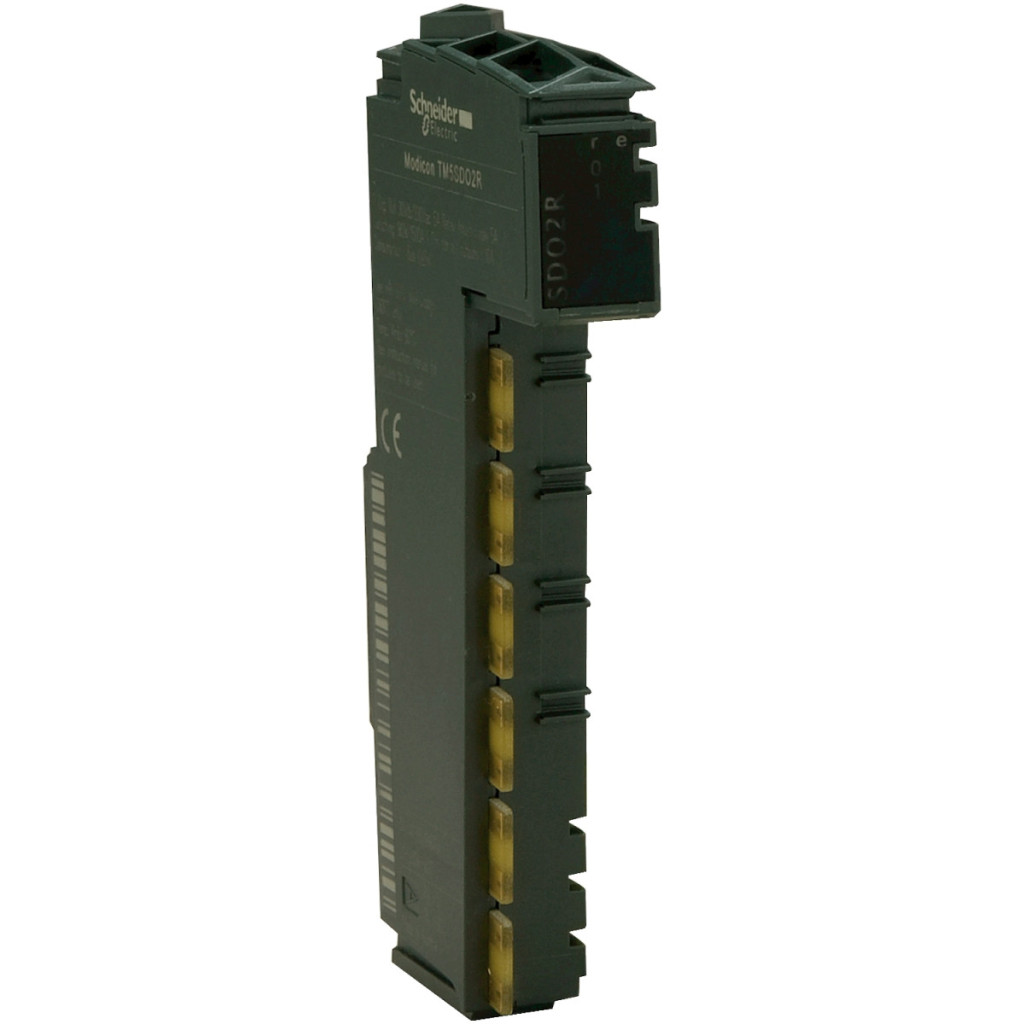

Modulul de ieșire digitală TM5SDO4RK din familia de produse Modicon TM5 de la Schneider Electric este un ansamblu complet format din trei componente: modulul I/O TM5SDO4R, blocul terminal TM5ACTB32 și placa de bază TM5ACBM12. Această soluție profesională de automatizare industrială este ideală pentru construirea sau extinderea sistemelor de control, în special în medii în care sunt necesare funcții de ieșire digitală fiabile. Modulul TM5SDO4RK oferă 4 ieșiri digitale de releu, fiecare cu o configurație normal deschisă (NO). Tensiunea maximă de comutare a ieșirilor este de 230 V c.a. sau 30 V c.c., asigurând o compatibilitate largă cu diverse aplicații industriale. Modulul poate suporta 5 A pe canal, în timp ce curentul maxim pe ieșire comună este de 10 A. Această capacitate de încărcare permite, de asemenea, controlul direct al dispozitivelor de putere mai mare, ceea ce în multe aplicații poate elimina necesitatea releelor intermediare. Modulul TM5SDO4RK este pe deplin compatibil cu controlerele Modicon M258 și Modicon LMC058, precum și cu controlerele de mișcare și controlerele logice. Fiabilitatea operațională a sistemului este îmbunătățită de o serie de caracteristici de siguranță, cum ar fi protecția împotriva polarității inverse. Durata de viață mecanică a releului este de 20 de milioane de cicluri de comutare, în timp ce durata de viață electrică este de 500.000 de cicluri la o sarcină de 5 A, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în medii industriale. Consumul de energie al modulului este de numai 160 mA la o tensiune de bus de 5 V CC, cu o disipare maximă de putere de 2,3 W. În ceea ce privește mediul de funcționare, TM5SDO4RK poate fi utilizat între 0 și 55 °C pentru instalarea orizontală (fără reducerea puterii) și între 0 și 50 °C pentru instalarea verticală. Modulul este rezistent la interferențele electromagnetice din mediile industriale și respectă diverse standarde și certificări, precum CSA C22.2 nr. 213, IEC 61131-2, CSA C22.2 nr. 142 și UL 508. Modulul are, de asemenea, certificări GOST-R, C-Tick, cULus și CSA, asigurând utilizabilitatea și conformitatea internațională. Produsul are un grad de protecție IP20, protejându-l de contactul cu degetele și de pătrunderea obiectelor solide mai mari de 12,5 mm. Modulul TM5SDO4RK este ușor de instalat pe o șină DIN, iar cerințele de spațiere pentru instalare sunt bine documentate. Schema de cablare oferă instrucțiuni detaliate pentru conectare, inclusiv informații necesare pentru protejarea sarcinilor inductive. Modulul este echipat cu terminale cu arc care pot fi conectate la fire cu o secțiune transversală de 0,08-2,5 mm² (28-14 AWG), oferind opțiuni flexibile de cablare pentru diferite medii de aplicare.
Schneider Electric Modicon TM5 - TM5SDO4RK - Extensor I/O, ieșire complet digitală, 4DO, 5A, 30 VCC / 230 VCA date tehnice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului: Modul de ieșire digitală
Număr de ieșiri digitale: 4
Tip ieșire digitală: Releu
Tensiune de ieșire: 230 V AC / 30 V DC
Informații suplimentare
Compoziție: Backplane bus TM5ACBM12, bloc terminal TM5ACTB32, modul I/O TM5SDO4R
Compatibilitate: Modicon LMC058, Modicon M258
Compatibilitate produs: Controler de mișcare, Controler logic
Limite tensiune de ieșire: 184...276 V c.a. / 24...36 V c.c.
Funcție ieșire digitală: 4 NO (normal deschis)
Curent pe canal: 5 A
Curent maxim pe ieșire comună: 10 A
Culoare: Negru
Timp de răspuns: ≤ 10 ms la trecerea de la 0 la 1, ≤ 10 ms la trecerea de la 1 la 0
Protecție la scurtcircuit: Niciuna
Protecție la suprasarcină: Niciuna
Protecție la polaritate inversă: Da
Izolarea: Izolare de 500 Vrms CA între canal și magistrală, fără izolare între canale
Durată de viață mecanică: 20.000.000 de cicluri
Durată de viață electrică: 500.000 de cicluri la 5 A
Consum de curent: 160 mA pe magistrala de 5 V DC
Disipare maximă de putere: 2,3 W
Marcaj: CE
Caracteristici de mediu
Standarde: CSA C22.2 nr. 213, IEC 61131-2, CSA C22.2 nr. 142, UL 508
Certificări: GOST-R, C-Tick, cULus, CSA
Temperatură de funcționare: 0...55 °C fără reducere a puterii (instalare orizontală), 0...60 °C cu factor de reducere a puterii (instalare orizontală), 0...50 °C (instalare verticală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 5...95% fără condensare
Grad de protecție IP: IP20 conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență la vibrații: 1 gn 8,4...150 Hz pe șină DIN, 3,5 mm 5...8,4 Hz pe șină DIN
Rezistență la șocuri: 15 gn până la 11 ms
Protecție împotriva descărcărilor electrostatice: 4 kV contact conform IEC 61000-4-2, 8 kV aer conform IEC 61000-4-2
Protecție împotriva câmpurilor electromagnetice: 1 V/m 2...2,7 GHz conform IEC 61000-4-3, 10 V/m 80...2000 MHz conform IEC 61000-4-3
Caracteristici fizice
Dimensiuni: 75 mm lățime, 99 mm înălțime, 12,5 mm adâncime
Dimensiuni cablu: 0,08...2,5 mm² (28...14 AWG)
