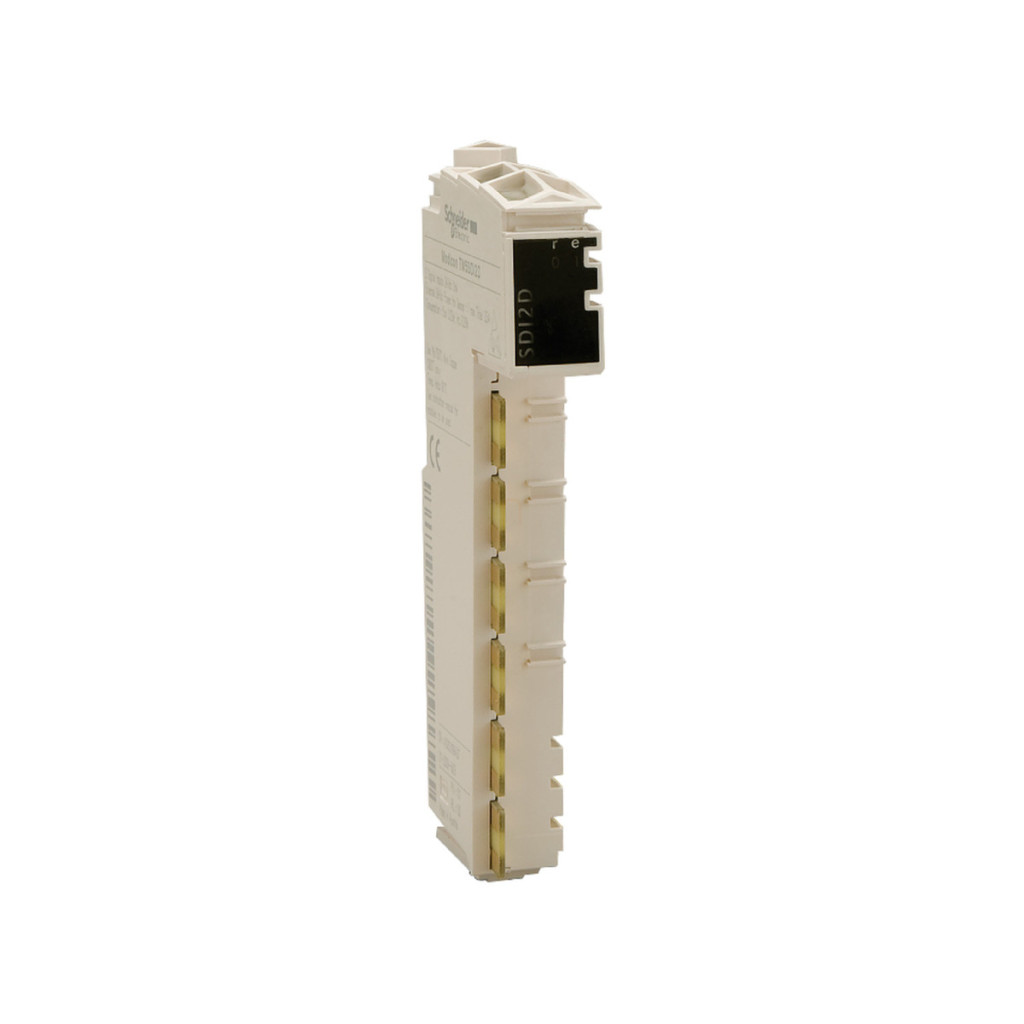

Schneider Electric Modicon TM5 - TM5SDO6T - Extensie I/O, modul de ieșire digitală, 6DO, 0,5 A, 24 VCC date tehnice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului sau al componentei: Modul de ieșire discretă
Număr de ieșiri discrete: 6
Tip ieșire discretă: Tranzistor
Caracteristici suplimentare
Compatibilitate: Controler de mișcare PacDrive LMC, Modicon LMC058, Modicon M258
Compatibilitate tip produs: Controler logic, PacDrive LMC Pro, PacDrive LMC Pro 2, PacDrive LMC Eco, controler de mișcare
Tensiune de ieșire: 24 V CC
Limite de tensiune de ieșire: 20,4...28,8 V
Logică de ieșire discretă: Sursă
Curent pe canal: 0,5 A
Curent maxim pe punct comun de ieșire: 3 A
Culoare: Alb
Curent de ieșire de vârf: 12 A
Frecvență de comutare: <= 500 Hz cu sarcină rezistivă
Timp de răspuns: <= 300 µs pentru schimbarea stării de la 0 la 1 la ieșire, <= 300 µs pentru schimbarea stării de la 1 la 0 la ieșire
Curent maxim de scurgere: 5 µA în stare oprit
Tip de protecție: Protecție la scurtcircuit, protecție la suprasarcină, protecție la polaritate inversă
Izolarea: izolare de 500 Vrms CA între canal și magistrală, fără izolare între canale
Cădere de tensiune maximă: <0,3 V la 500 mA la ieșire, <2 V la 500 mA la sursa de alimentare a senzorului
Curent maxim de alimentare pentru senzori: 500 mA
Consum de curent: 36 mA la magistrala de 5 V c.c., 30 mA la intrarea/ieșirea de 24 V c.c.
Disipare maximă de putere: 1,2 W
Indicație locală
1 LED verde pentru indicarea alimentării, 1 LED roșu pentru indicarea alimentării, 6 LED-uri galbene pentru indicarea stării ieșirii
Conexiune electrică
2 fire
Marcaj
CE
Mediu
Standarde: UL 508, CSA C22.2 nr. 213, IEC 61131-2, CSA C22.2 nr. 142
Certificări ale produsului: cULus, CSA, C-Tick, GOST-R
Temperatura ambiantă de funcționare: -10...55 °C fără reducere a puterii (instalare orizontală), -10...60 °C cu reducere a puterii (instalare orizontală), -10...50 °C (instalare verticală)
Temperatură ambiantă de depozitare: -40...70 °C Umiditate relativă: 5...95 % fără condensare
Grad de protecție IP: IP20 conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664
Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0...3000 m Rezistență la vibrații: 1 gn 8,4...150 Hz pe șină DIN, 3,5 mm 5...8,4 Hz pe șină DIN
Rezistență la șocuri: 15 gn pentru până la 11 ms
Compatibilitate electromagnetică
Test de imunitate la descărcări electrostatice, 4 kV contact conform IEC 61000-4-2
Test de imunitate la descărcări electrostatice, 8 kV aer conform IEC 61000-4-2
Sensibilitate la câmpuri electromagnetice, 1 V/m 2...2,7 GHz conform IEC 61000-4-3
Sensibilitate la câmpuri electromagnetice, 10 V/m 80...2000 MHz conform IEC 61000-4-3
Test de imunitate la tranzitorii rapizi/burst electrici, 1 kV I/O conform IEC 61000-4-4
Test de imunitate la tranzitorii rapizi/burst electrici, 1 kV cablu ecranat conform IEC 61000-4-4
Test de imunitate la tranzitorii rapizi/burst electrici, 2 kV linii electrice conform IEC 61000-4-4
Test de imunitate la supratensiune 1,2/50 µs, mod diferențial 0,5 kV conform IEC 61000-4-5
Test de imunitate la supratensiune 1,2/50 µs, 1 kV mod comun conform IEC 61000-4-5
Interferențe RF conductive conform IEC 61000-4-6
Emisii conductive și radiate conform CISPR 11
Dimensiuni
Dimensiuni modul: 75 mm (lățime) x 12,5 mm (adâncime) x 99 mm (înălțime)
