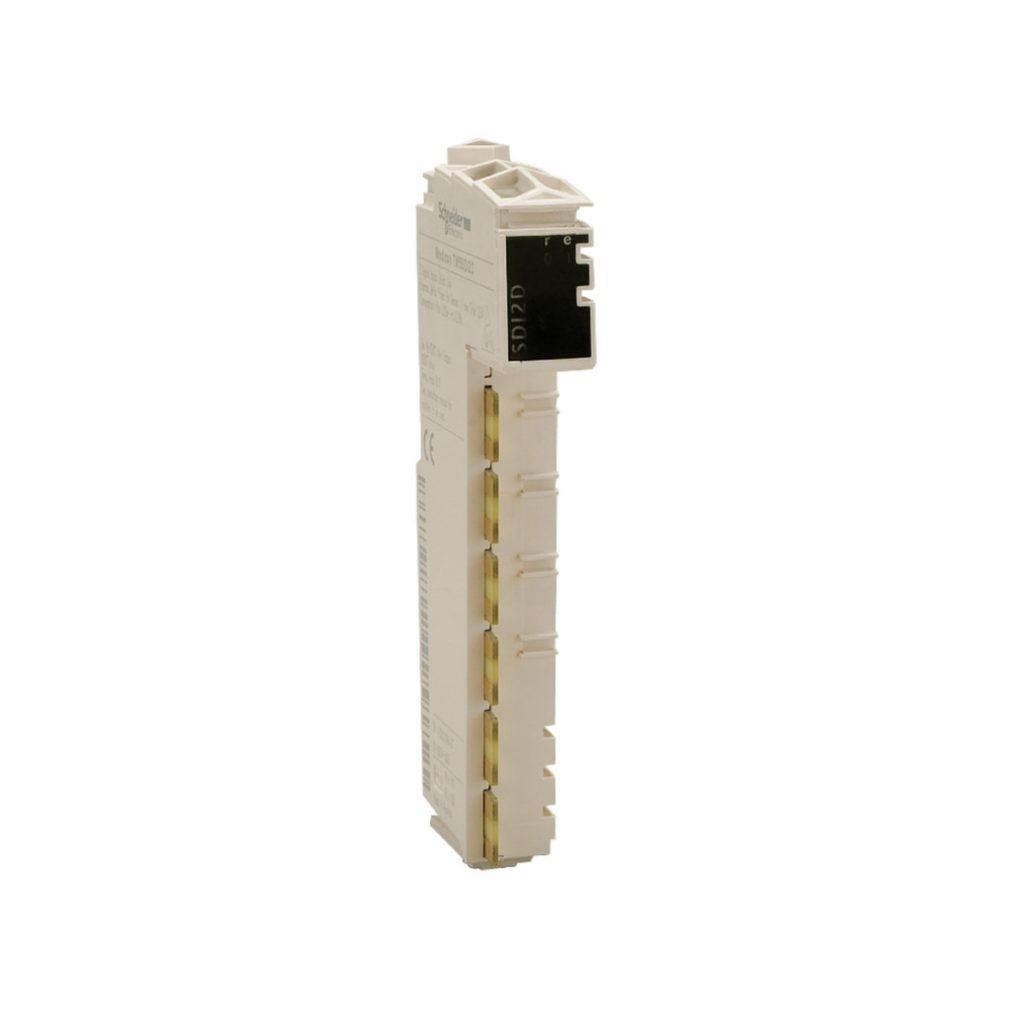

Modulul de ieșire discretă Schneider Electric Modicon TM5 seria TM5SDO8TA este un modul de expansiune de înaltă performanță cu 8 ieșiri digitale, fiind alegerea perfectă pentru sisteme complexe de automatizare industrială. Modulul funcționează cu o sursă de alimentare de 24 V c.c. și furnizează 2 amperi de curent pe canal, având un design cu un singur fir. Modulul TM5SDO8TA este foarte compatibil cu controlerele Modicon M258 și cu întreaga familie de controlere PacDrive LMC, inclusiv controlerele de mișcare PacDrive LMC, Modicon LMC058, PacDrive LMC Pro, PacDrive LMC Pro 2 și PacDrive LMC Eco. Profitând de această versatilitate, modulul poate fi integrat cu ușurință în sistemele de automatizare existente, oferind în același timp funcții avansate pentru controlul ieșirilor digitale. Modulul TM5SDO8TA este un tip de ieșire cu tranzistor cu o tensiune de ieșire de 24 V c.c., care poate funcționa într-un interval cuprins între 20,4 și 28,8 V. Modulul funcționează cu logică sursă, furnizând 2 A curent pe canal, în timp ce curentul maxim pe ieșire este de 8 A. Performanța sa remarcabilă se caracterizează printr-un curent de ieșire de vârf de până la 12 A și o frecvență de comutare de până la 500 Hz cu sarcini rezistive. Pentru o funcționare rapidă, timpul de răspuns este extrem de scurt, de numai 300 microsecunde sau mai puțin la trecerea de la 0 la 1 sau de la 1 la 0. Modulul permite un curent de scurgere maxim de 5 microamperi când este oprit. TM5SDO8TA are numeroase protecții, inclusiv protecție la scurtcircuit, protecție la polaritate inversă și protecție la suprasarcină. Deși nu există izolare între canale, există o izolare de 500 Vrms AC între canal și magistrală. Consumul de curent al modulului este de 0 mA la intrare/ieșire de 24 V CC și 44 mA la magistrala de 5 V CC. Disiparea maximă de putere este de 1,5 W. Modulul TM5SDO8TA este de culoare albă și are diversi indicatori LED pentru indicarea stării: 1 LED verde pentru indicarea alimentării cu energie, 1 LED roșu, de asemenea pentru alimentarea cu energie, și 8 LED-uri galbene pentru indicarea stării ieșirii. Modulul are marcajul CE și este conform cu mai multe standarde, inclusiv IEC 61131-2, CSA C22.2 nr. 142, CSA C22.2 nr. 213 și UL 508. Certificările produsului includ cULus, CSA, C-Tick și GOST-R. Modulul are protecție IP20 conform IEC 61131-2 și este conform cu gradul de poluare 2 conform IEC 60664.
Schneider Electric Modicon TM5 - TM5SDO8TA - Extensie I/O, modul de ieșire digitală, 8DO, 2A, 24 VCC date tehnice
Caracteristici generale
Familia de produse: Modicon TM5
Tipul produsului sau al componentei: Modul de ieșire digitală
Număr de ieșiri digitale: 8
Tipul ieșirii digitale: Tranzistor
Compatibilitate
Compatibilitatea familiei de produse: Modicon M258, controler de mișcare PacDrive LMC, Modicon LMC058
Compatibilitate produs: Controler de mișcare, PacDrive LMC Pro, PacDrive LMC Pro 2, controler logic, PacDrive LMC Eco
Caracteristici electrice
Tensiune de ieșire: 24 V c.c.
Limite de tensiune de ieșire: 20,4...28,8 V
Logică ieșire digitală: Sursă
Curent pe canal: 2 A
Curent maxim pe ieșire: 8 A
Curent de ieșire de vârf: 12 A
Frecvență de comutare: <= 500 Hz cu sarcină rezistivă
Timp de răspuns: <= 300 µs la schimbarea stării de la 0 la 1, <= 300 µs la trecerea de la 1 la 0
Curent maxim de scurgere: 5 µA în stare oprită
Funcții de protecție
Tipul protecției: Protecție la scurtcircuit, Protecție la polaritate inversă, protecție la suprasarcină
Izolarea: Fără izolație între canale, izolație de 500 Vrms AC între canal și magistrală
Consum de energie și indicatoare
Consum de curent: 0 mA la intrare/ieșire de 24 V DC, 44 mA la magistrală de 5 V DC
Disipare maximă de putere: 1,5 W
Indicatori locali: 1 LED verde pentru alimentarea cu energie, 1 LED roșu pentru alimentarea cu energie, 8 LED-uri galbene pentru starea ieșirii
Caracteristici fizice
Conexiune electrică: 1 fir
Culoare: Alb
Greutate netă: 0,025 kg
Standarde și conformitate
Standarde: IEC 61131-2, CSA C22.2 nr. 142, CSA C22.2 nr. 213, UL 508
Certificări ale produsului: cULus, CSA, C-Tick, GOST-R
Condiții de mediu
Temperatura ambiantă de funcționare: -10 până la 55 °C fără reducerea puterii (instalare orizontală), -10 până la 60 °C cu factor de reducere a puterii (instalare orizontală), -10 până la 50 °C (instalare verticală)
Temperatură de depozitare: -40 până la 70 °C
Umiditate relativă: 5…95 % fără condensare
Grad de protecție IP: IP20 conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0…3000 m
Caracteristici mecanice
Rezistență la vibrații: 1 gn 8,4…intervalul 150 Hz pe șină DIN, 3,5 mm intervalul 5...8,4 Hz pe șină DIN
Rezistență la șocuri: 15 gn pentru o durată de 11 ms
