Modulul de intrare analogică TM5SEAISG din familia de produse Modicon TM5 de la Schneider Electric oferă o soluție excelentă pentru aplicații de măsurare de precizie în automatizarea industrială. Acest modul specializat a fost dezvoltat special pentru conectarea senzorilor de tensiune cu punte completă și procesarea semnalelor acestora cu o precizie ridicată, fiind ideal pentru sarcini de măsurare a forței, greutății, presiunii sau deformării. Modulul TM5SEAISG are o rezoluție remarcabilă de 24 de biți, permițând măsurători extrem de precise. Această rezoluție înaltă asigură detectarea chiar și a celor mai mici modificări ale semnalului, făcându-l alegerea ideală pentru aplicații în care precizia este esențială. Modulul este compatibil cu controlerele logice și controlerele de mișcare Modicon M258 și Modicon LMC058, fiind ușor de integrat în sistemele de automatizare Schneider Electric existente. Modulul are un canal de intrare analogic care poate fi configurat în mod flexibil pentru diferite cerințe de măsurare. Modulul TM5SEAISG este ușor de conectat și de pus în funcțiune. Pentru a asigura o calitate adecvată a semnalului și suprimarea interferențelor, trebuie utilizat un cablu ecranat. Modulul este echipat cu trei LED-uri pentru a indica în mod clar starea sa de funcționare: un LED verde indică alimentarea cu energie, un LED roșu indică o defecțiune a alimentării cu energie, iar un LED verde suplimentar indică starea canalului de intrare. Acest feedback vizual facilitează foarte mult depanarea și monitorizarea sistemului. Intervalul de temperatură de funcționare al modulului este de 0-55 °C (fără reducere) sau 0-60 °C (cu factor de reducere) pentru instalarea orizontală și 0-50 °C pentru instalarea verticală. Rezistența sa la șocuri este de 15 gn pentru 11 ms, asigurând o funcționare fiabilă chiar și în medii industriale robuste. Modulul de intrare analogică TM5SEAISG este o alegere excelentă pentru o varietate de sarcini de măsurare industrială. Modulul este deosebit de eficient în aplicații în care trebuie conectate un tensometru cu punte completă cu 6 fire sau două tensometre cu punte completă cu 4 fire. Diagramele detaliate de cablare arată clar opțiunile de conectare, care fac parte din fișa tehnică a produsului. Modulul poate fi montat pe o șină DIN; desenele dimensionale precise și distanțele de montare pot fi găsite în documentație. Sunt disponibile și recomandări privind dimensiunile cablurilor care pot fi utilizate cu blocurile de borne detașabile cu arc (pot fi utilizate cabluri cu o secțiune transversală de 0,08-2,5 mm² sau 28-14 AWG). Modulul TM5SEAISG are marcajul CE, care certifică conformitatea cu standardele și reglementările europene.

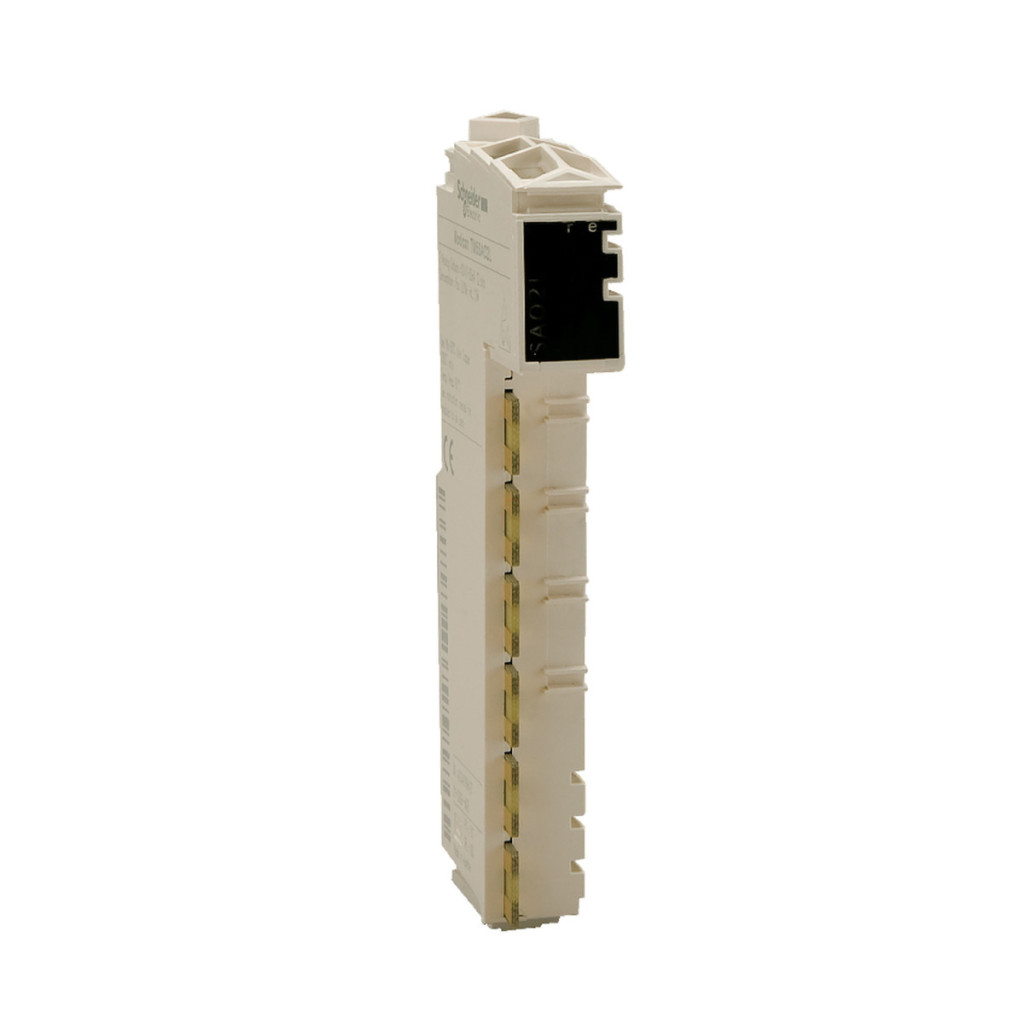

Schneider Electric Modicon TM5 - TM5SEAISG - Extensor I/O, modul de intrare analogică, pod extensometru, 85…5000 Ohm, 24 biți date tehnice
Caracteristici principale
Familia de produse: Modicon TM5
Tipul produsului: Modul de intrare analogică
Compatibilitate: Controler logic, Controler de mișcare
Dispozitive compatibile: Modicon M258, Modicon LMC058
Număr de intrări analogice: 1
Caracteristici suplimentare
Rezoluție intrare analogică: 24 biți
Tip cablu: Cablu ecranat
Indicatori locali: 1 LED verde pentru indicarea alimentării, 1 LED roșu pentru defectarea alimentării, 1 LED verde pentru starea intrării
Greutate netă: 0,025 kg
Parametri de mediu
Marcaj: CE
Temperatură ambiantă de funcționare: 0...55 °C fără reducere a puterii (instalare orizontală), 0...60 °C cu factor de reducere a puterii (instalare orizontală), 0...50 °C (instalare verticală)
Rezistență la impact: 15 gn până la 11 ms
Informații privind conectarea
Modulul poate fi conectat la un extensometru cu punte completă cu 6 fire sau la două extensometre cu punte completă cu 4 fire.
Dimensiunile firelor care pot fi utilizate pentru blocurile terminale detașabile cu arc:
- 0,08...2,5 mm² (28...14 AWG)
- 0,25...2,5 mm² (24...14 AWG)
- 0,25...1,5 mm² (24...16 AWG)
- 2 x 0,25...2 x 0,75 mm² (2 x 24...2 x 18 AWG)
Informații privind instalarea
Modulul poate fi montat pe o șină DIN. Pentru a asigura o instalare corectă și o răcire adecvată, trebuie respectate dimensiunile specificate și cerințele privind distanța.
