Modulul de distribuție comun Schneider Electric Modicon TM5SPDD12F este o soluție compactă și versatilă pentru sistemele de automatizare industrială. Acest modul de 24 V c.c. a fost proiectat special ca parte a familiei de produse Modicon TM5 pentru a asigura o comunicare eficientă și alimentarea cu energie între componentele sistemului. Modulul TM5SPDD12F oferă compatibilitate completă cu controlerele de mișcare și controlerele logice, în special cu dispozitivele din seriile Modicon LMC058 și Modicon M258. Dimensiunile sale compacte – 99 mm înălțime, 12,5 mm lățime și 75 mm adâncime – îi permit să ocupe un spațiu minim în dulapul de comandă, oferind în același timp funcționalitate maximă. Modulul oferă 12 puncte de conectare de 24 V c.c., fiind ideal pentru sisteme complexe în care trebuie integrate și controlate mai multe dispozitive. Modicon TM5SPDD12F are parametri de mediu remarcabili, asigurând o funcționare fiabilă într-o varietate de condiții de instalare. Are un grad de protecție IP20, care oferă o protecție adecvată în medii industriale. Intervalul său de temperatură de funcționare este de 0-50 °C pentru instalarea verticală și 0-55 °C pentru instalarea orizontală fără degradarea performanței, sau 0-60 °C cu un factor de degradare a performanței. Poate funcționa la niveluri de umiditate relativă de 5-95% fără condens. Modulul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și are un grad de poluare de 2. TM5SPDD12F are o rezistență la vibrații de 1 gn (f = 8,4-150 Hz) când este montat pe o șină DIN și o amplitudine de 3,5 mm (f = 5-8,4 Hz), în timp ce rezistența sa la șocuri este de 15 gn pentru 11 ms. Modulul are numeroase certificări internaționale, inclusiv marcajele CE, C-Tick, GOST-R, CULus și CSA, și este conform cu standardele UL 508, CSA C22.2 nr. 213, IEC 61131-2 și CSA C22.2 nr. 142. Modulul este ușor de instalat pe o șină DIN, cu desene dimensionale detaliate și instrucțiuni de instalare pentru a ajuta la amplasarea corectă. Recomandările privind cablarea includ specificații detaliate pentru dimensiunile cablurilor care pot fi utilizate cu terminale cu arc, variind de la 0,08 la 2,5 mm² (28-14 AWG) pentru diferite tipuri de conexiuni. TM5SPDD12F are o siguranță integrată (tip T, lentă, 6,3 A, 250 V, înlocuibilă), care oferă protecție suplimentară pentru sistem.

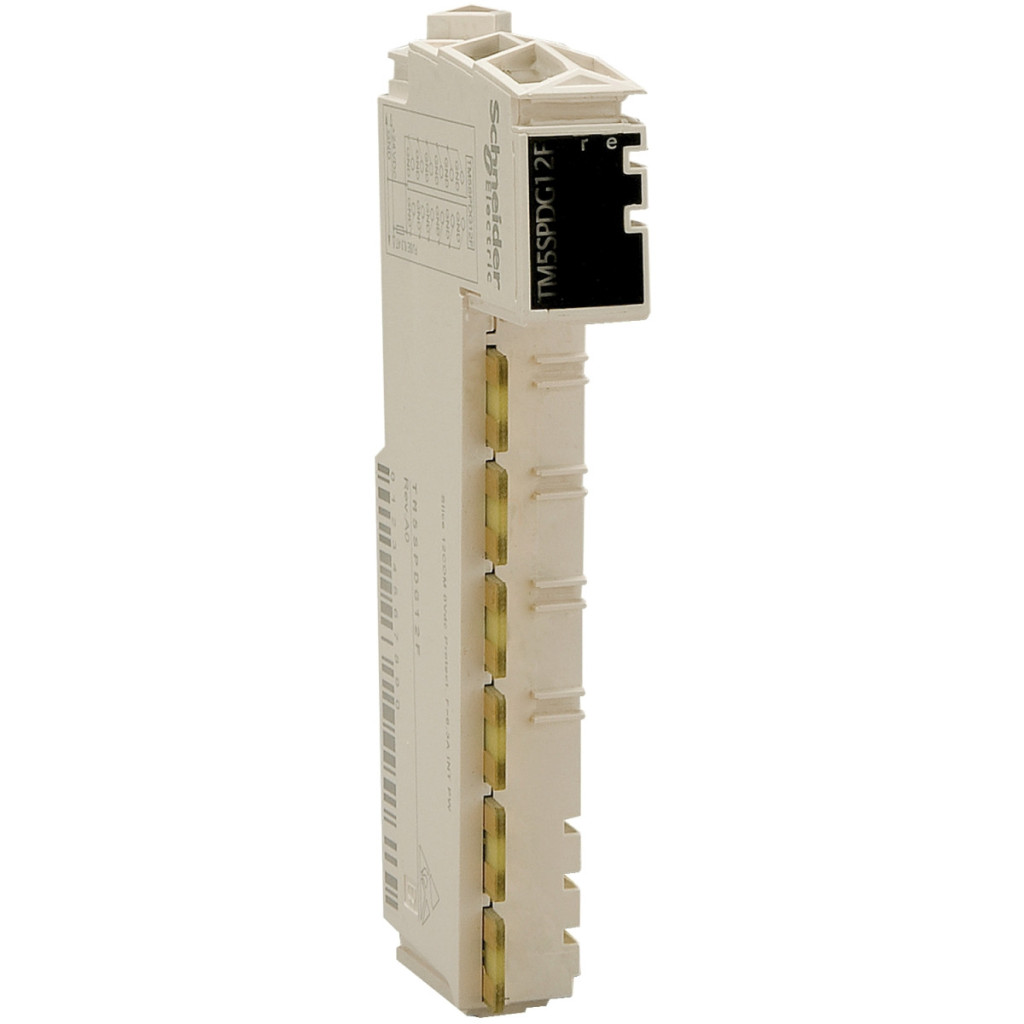

Schneider Electric Modicon TM5 - TM5SPDD12F - Extensie I/O, modul de distribuție COM, date tehnice unitate 12COM x 24 VDC
Caracteristici cheie
Familia de produse: Modicon TM5
Tip produs: Modul de distribuție comun
Compatibilitate: Controler de mișcare, Controler logic
Compatibilitate serie: Modicon LMC058, Modicon M258
Date tehnice
Dimensiuni: 99 mm înălțime, 12,5 mm lățime, 75 mm adâncime
Grad de protecție IP: IP20
Marcaj: CE
Certificări produs: C-Tick, GOST-R, CULus, CSA
Standarde: UL 508, CSA C22.2 Nr. 213, IEC 61131-2, CSA C22.2 Nr. 142
Specificații de mediu
Temperatura ambiantă de funcționare:
0-50 °C (instalare verticală)
0-55 °C fără reducere a puterii (instalare orizontală)
0-60 °C cu reducere a puterii (instalare orizontală)
Temperatură ambiantă de depozitare: -25-70 °C
Umiditate relativă: 5-95% fără condensare
Altitudine de funcționare: 0-2000 m
Grad de poluare: 2
Specificații mecanice
Rezistență la vibrații: 1 gn (f = 8,4-150 Hz) pe șină DIN, 3,5 mm (f = 5-8,4 Hz) pe șină DIN
Rezistență la șocuri: 15 gn pentru până la 11 ms
Cablare și conectare
Dimensiuni compatibile ale cablurilor pentru terminale cu arc:
0,08-2,5 mm² (28-14 AWG) cablu solid
0,25-2,5 mm² (24-14 AWG) cablu torsadat
0,25-1,5 mm² (24-16 AWG) cu manșoane
2 x 0,25-0,75 mm² (2 x 24-18 AWG) cu manșoane duble
Siguranță integrată: Tip T, lentă, 6,3 A 250 V, înlocuibilă
