TM5SPDG12F, parte a familiei de produse Schneider Electric Modicon TM5, este un modul de distribuție comun versatil, conceput special pentru cablarea diferitelor tensiuni pentru alimentarea a 12 I/O 0 V CC. Acest modul compact este alegerea perfectă pentru sistemele de automatizare industrială în care sunt necesare o distribuție fiabilă a tensiunii și un control precis al puterii. Modulul TM5SPDG12F este pe deplin compatibil cu dispozitivele Modicon M258 și Modicon LMC058, permițând integrarea perfectă atât cu controlerele de mișcare, cât și cu controlerele logice. Modulul are o tensiune nominală de alimentare de 24 V CC, care este standard pentru o gamă largă de aplicații industriale. Funcționarea în condiții de siguranță este garantată de o siguranță internă de 6,3 A, care asigură protecție împotriva scurtcircuitelor, protejând astfel dispozitivele conectate și întregul sistem. Modulul TM5SPDG12F are caracteristici tehnice remarcabile. Are un grad de protecție IP20 în conformitate cu IEC 61131-2, care asigură o protecție adecvată împotriva prafului și contactului în medii industriale tipice. Intervalul său de temperatură de funcționare este de 0-50 °C pentru instalarea verticală și 0-55 °C pentru instalarea orizontală fără reducere a puterii, sau 0-60 °C cu un factor de reducere a puterii. Modulul este, de asemenea, rezistent la vibrații și șocuri care apar în mediile industriale: 1 gn în intervalul de frecvență 8,4-150 Hz pe șină DIN, 3,5 mm între 5-8,4 Hz, de asemenea pe șină DIN, și 15 gn 11 ms rezistență la șocuri. De asemenea, are proprietăți excelente în ceea ce privește protecția împotriva interferențelor electromagnetice: are o rezistență la descărcări electrostatice de 4 kV la contact și 8 kV în aer, conform standardului IEC 61000-4-2, și protecție împotriva câmpurilor electromagnetice în intervalul de frecvență 1 V/m 2-2,7 GHz și 10 V/m 80-2000 MHz conform IEC 61000-4-3. Designul fizic al modulului permite instalarea și integrarea ușoară. Dimensiunile sale - 75 mm x 99 mm x 12,5 mm - asigură un design compact, în timp ce greutatea sa netă este de numai 0,025 kg. Produsul poate fi montat pe o șină DIN, care este metoda standard de instalare în medii industriale. Conform recomandărilor de cablare, blocurile terminale detașabile cu arc pot fi utilizate cu cabluri de diferite dimensiuni: 0,08-2,5 mm² (28-14 AWG), 0,25-2,5 mm² (24-14 AWG), 0,25-1,5 mm² (24-16 AWG) sau 2 x 0,25-0,75 mm² (2 x 24-18 AWG). Modulul este livrat cu diagrame detaliate de cablare care prezintă componentele electronice interne, integrarea segmentului de alimentare I/O de 24 V c.c. în bazele magistralei și siguranța înlocuibilă de tip T cu acțiune lentă de 6,3 A 250 V încorporată.

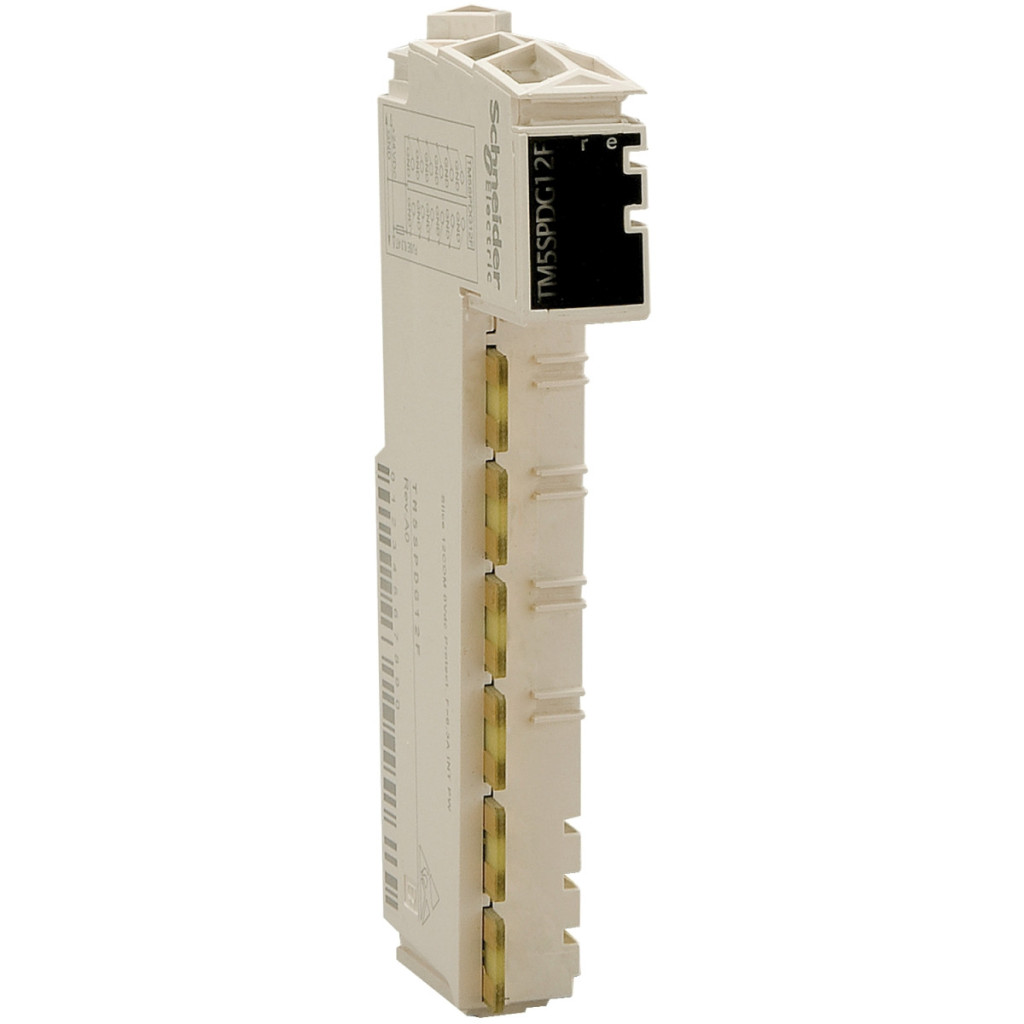

Schneider Electric Modicon TM5 - TM5SPDG12F - Extensie I/O, modul de distribuție COM, date tehnice unitate 12COM x 0 VCC
Caracteristici generale
Familia de produse: Modicon TM5
Tipul produsului: Modul de distribuție comun
Aplicație specifică: Cablarea diferitelor tensiuni pentru 12 I/O 0 V DC sursă de alimentare
Compatibilitate
Familii de produse compatibile: Modicon M258, Modicon LMC058
Compatibilitate produs: Controler de mișcare, Controler logic
Caracteristici electrice
Tensiune nominală de alimentare: 24 V
Tip rețea: DC
Protecție la scurtcircuit: siguranță internă de 6,3 A
Condiții de mediu
Interval de temperatură de funcționare: 0...50 °C (instalare verticală), 0...55 °C fără reducere a puterii (instalare orizontală), 0...60 °C cu factor de reducere a puterii (instalare orizontală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 5...95 % fără condensare
Grad de protecție IP: IP20 conform IEC 61131-2
Grad de poluare: 2 conform IEC 60664
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență mecanică
Rezistență la vibrații: 1 gn în intervalul de frecvență 8,4...150 Hz pe șină DIN, 3,5 mm 5...8,4 Hz pe șină DIN
Rezistență la șocuri: 15 gn pentru o durată de 11 ms
Compatibilitate electromagnetică
Protecție împotriva descărcărilor electrostatice: 4 kV contact conform IEC 61000-4-2, 8 kV aer conform IEC 61000-4-2
Protecție împotriva câmpurilor electromagnetice: 1 V/m 2...2,7 GHz conform IEC 61000-4-3, 10 V/m 80...2000 MHz conform IEC 61000-4-3
Imunitate la perturbații tranzitorii rapide: 1 kV (I/O) conform IEC 61000-4-4, 1 kV (cablu ecranat) conform IEC 61000-4-4, 2 kV (linii de alimentare) conform IEC 61000-4-4
Imunitate la supratensiune: 0,5 kV mod diferențial conform IEC 61000-4-5, 1 kV mod comun conform IEC 61000-4-5
Caracteristici fizice
Dimensiuni: 75 mm x 99 mm x 12,5 mm
Greutate netă: 0,025 kg
Marcaj: CE
Standarde și certificări
Standarde: IEC 61131-2, CSA C22.2 Nr. 213, UL 508, CSA C22.2 Nr. 142
Certificări de produs: cULus, C-Tick, CSA, GOST-R
