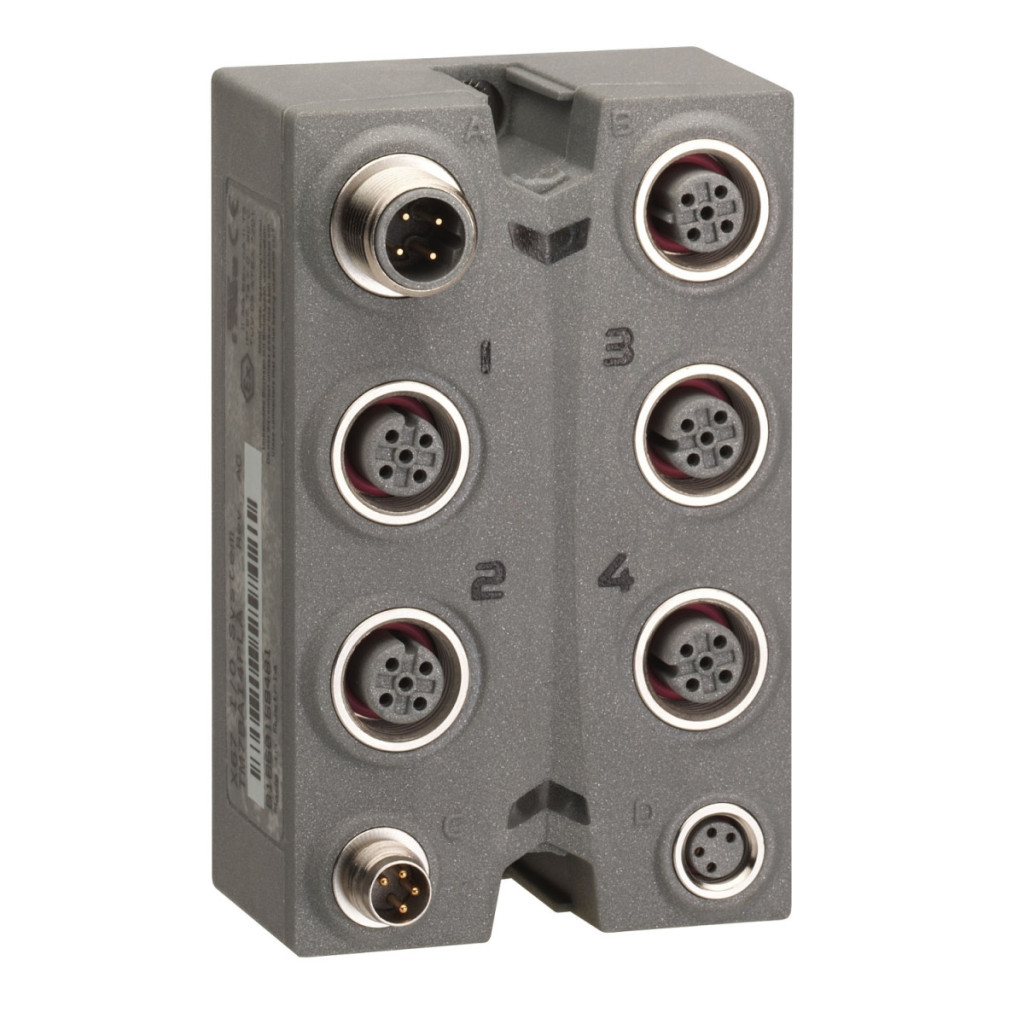

Modulul de expansiune analogic I/O Schneider Electric Modicon TM7 seria TM7BAI4VLA este o componentă de automatizare industrială extrem de versatilă, cu protecție IP67. Acest dispozitiv compact este special conceput pentru medii industriale în care este necesară instalarea directă lângă mașină și în care soluțiile tradiționale montate în dulapuri sunt impracticabile sau ineficiente din punct de vedere al costurilor. Modulul TM7BAI4VLA are 4 intrări analogice care funcționează într-un interval de tensiune de ±10 V și oferă o rezoluție de 11 biți + semn, permițând o precizie excelentă în procesele industriale. Modulul este compatibil cu controlerele Modicon M258 și Modicon LMC058, ceea ce facilitează integrarea în sistemele de automatizare Schneider Electric existente. Folosind magistrala TM7, acesta poate fi conectat cu ușurință la module TM7 suplimentare, permițând o extindere flexibilă a sistemului. Caracteristicile tehnice ale dispozitivului includ o sursă de alimentare de 24 V CC și o sursă de alimentare de 24 V, 500 mA pentru senzori, care este echipată cu protecție la suprasarcină, scurtcircuit și polaritate inversă pentru fiecare canal. LED-urile de diagnosticare încorporate (2 LED-uri pentru starea magistralei și 2 LED-uri pentru starea sursei de alimentare a senzorului/actuatorului) oferă feedback continuu privind funcționarea. Există o gamă largă de opțiuni de conectare: 1 conector tată M12 (codificat B) cu 4 pini pentru magistrala de intrare, 1 conector mamă M12 (cod B) cu 4 pini pentru magistrala de ieșire, 4 conectori mamă M12 (cod A) cu 5 pini pentru senzori și conectori M8 pentru sursa de alimentare. Modulul TM7BAI4VLA are o rezistență excepțională la condițiile de mediu: interval de temperatură de funcționare de la -10 la 60 °C, protecție IP67, toleranță la umiditate relativă de 5 până la95% toleranță la umiditate relativă (fără condens sau picurare de apă) și rezistență remarcabilă la vibrații și șocuri (amplitudine constantă de 7,5 mm între 2-8 Hz, accelerație constantă de 2 gn între 8-200 Hz, accelerație constantă de 4 gn între 200 și 500 Hz și rezistență la șocuri de 30 gn pentru până la 11 ms). Compatibilitatea electromagnetică a dispozitivului este conformă cu IEC 61131-2 și numeroase alte standarde internaționale și are certificări cURus, GOST-R, ATEX și C-Tick, printre altele. Opțiunile de montare ale modulului sunt, de asemenea, extrem de flexibile: acesta poate fi fixat direct pe mașină cu două șuruburi, pe un cadru din aluminiu sau pe o șină DIN (folosind placa de montare TM7ACMP). Datorită dimensiunilor sale compacte (53 × 85 × 42 mm), acesta ocupă puțin spațiu și poate fi instalat în spații înguste. Instrucțiunile detaliate de cablare și instalare, precum și desenele dimensionale asigură o punere în funcțiune rapidă și ușoară.
Schneider Electric Modicon TM7 - TM7BAI4VLA - Modul I/O IP67, 4 intrări analogice, 11+1 biți, +/-10 V, 4xM12 date tehnice
Caracteristici generale
Familia de produse: Modicon TM7
Tipul produsului: Bloc de expansiune I/O analogic
Compatibilitate: Modicon M258, Modicon LMC058
Material carcasă: Plastic
Tip bus: Bus TM7
Tensiune nominală de funcționare: 24 V CC
Caracteristici intrare/ieșire
Număr intrări analogice: 4
Tip intrare analogică: Tensiune
Interval intrare analogică: +/- 10 V
Rezoluție intrare analogică: 11 biți + semn
Alimentare senzor: 24 V, 500 mA per canal, cu protecție împotriva suprasarcinii, scurtcircuitului și polarității inverse
Conexiune
Conexiune electrică:
1 conector tată M12 - cod B - 4 pini pentru bus IN
1 conector mamă M12 - cod B - 4 pini pentru bus OUT
4 conectori mamă M12 - codificare A - 5 pini pentru senzor
1 conector M8 tată - 4 pini pentru bus IN de alimentare
1 conector M8 mamă - 4 pini pentru ieșire alimentare
Afișaj și instalare
Indicatori locali:
2 LED-uri pentru diagnosticarea bus-ului
2 LED-uri pentru starea alimentării senzorului/actuatorului
Poziție de funcționare: Orice poziție
Metodă de montare: 2 șuruburi
Condiții de mediu
Standarde: IEC 61131-2
Certificări ale produsului: cURus, GOST-R, ATEX II 3g EEx nA II T5, C-Tick
Marcaj: CE
Temperatura ambiantă de funcționare: -10…60 °C
Temperatura de depozitare: -25…85 °C Umiditate relativă: 5…95% fără condens sau picături de apă Grad de poluare: 2 conform IEC 60664 Grad de protecție IP: IP67 conform IEC 61131-2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0…3000 m
Rezistență
Rezistență la vibrații:
7,5 mm amplitudine constantă (f= 2...8 Hz) conform IEC 60721-3-5 Clasa 5M3
2 gn accelerație constantă (f= 8...200 Hz) conform IEC 60721-3-5 Clasa 5M3
4 gn accelerație constantă (f= 200…500 Hz) conform IEC 60721-3-5 Clasa 5M3
Rezistență la impact: 30 gn pentru până la 11 ms conform IEC 60721-3-5 Clasa 5M3
Dimensiuni
53 x 85 x 42 mm
