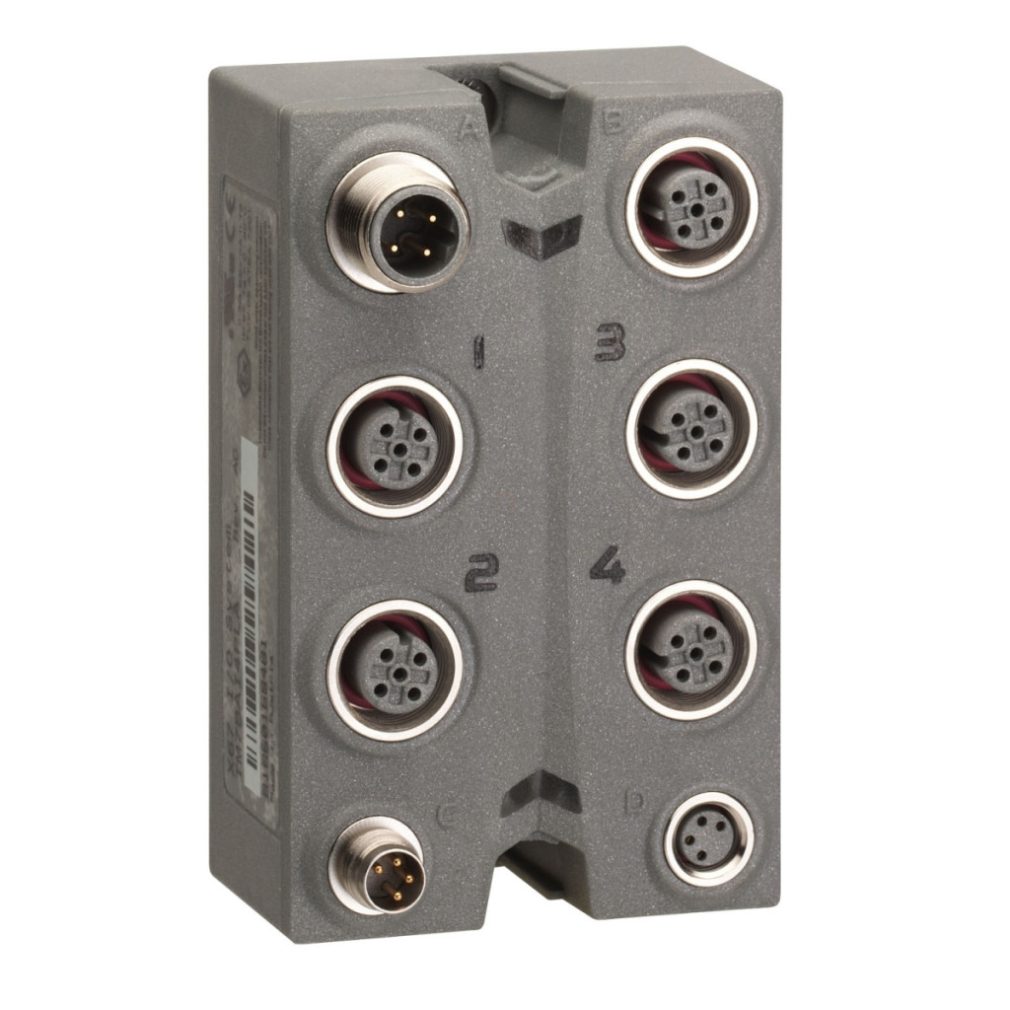

Modulul de expansiune I/O analogic Schneider Electric Modicon TM7BAM4CLA cu clasă de protecție IP67 este un dispozitiv compact conceput special pentru medii industriale, dotat cu 2 intrări analogice și 2 ieșiri analogice. Această unitate compatibilă cu magistrala TM7 este o alegere excelentă pentru sistemele de automatizare descentralizate, în special în locații în care instalarea în afara dulapului de comandă și protecția ridicată a mediului sunt cerințe esențiale. Blocul de extindere TM7BAM4CLA se potrivește perfect cu controlerele Modicon LMC058 și Modicon M258, permițându-vă să construiți o soluție completă de automatizare. Dispozitivul are 2 intrări analogice de curent în intervalul 0-20 mA și 2 ieșiri analogice de curent, de asemenea în intervalul 0-20 mA. Atât intrările, cât și ieșirile oferă o rezoluție de 12 biți, ceea ce garantează o precizie suficientă pentru majoritatea aplicațiilor industriale. Modulul funcționează la 24 V c.c. și este echipat cu protecție încorporată împotriva suprasarcinii, scurtcircuitului și polarității inverse. Modicon TM7BAM4CLA oferă opțiuni de conectare extrem de flexibile: 1 conector tată M12 cu 4 poli (codificat B) pentru intrarea bus, 1 conector mamă M12 cu 4 poli (codificat B) pentru ieșirea bus, 1 conector M8 cu 4 pini pentru intrarea sursei de alimentare, 1 conector M8 cu 4 pini pentru ieșirea sursei de alimentare și 4 conectori M12 cu 5 pini (codificați A) pentru actuatoare. Acest design permite o conectare rapidă și ușoară, menținând în același timp protecția IP67. LED-urile de pe dispozitiv ajută la diagnosticare: 2 LED-uri indică starea magistralei, iar alte 2 LED-uri indică starea alimentării senzorului/actuatorului. Modulul poate fi montat în orice poziție și este fixat cu 2 șuruburi. Dimensiunile sale sunt compacte, cu o lungime de 85 mm, o lățime de 53 mm și o adâncime de 42 mm. TM7BAM4CLA nu numai că poate fi montat direct pe mașină, dar, în cazul modulelor de dimensiuni mai mici 1, poate fi montat și pe o șină DIN folosind o placă de montare TM7ACMP. Schneider Electric TM7BAM4CLA are o compatibilitate electromagnetică și o rezistență la mediul înconjurător excelente. Intervalul său de temperatură de funcționare este de -10...60 °C, iar intervalul de temperatură de depozitare este de -25...85 °C. Datorită protecției IP67, modulul este rezistent la praf și la imersia pe termen scurt în apă, ceea ce permite utilizarea sa în medii cu spălări frecvente sau umiditate ridicată. Are certificări cURus, C-Tick, GOST-R, precum și certificarea ATEX II 3g EEx nA II T5 și marcajul CE. TM7BAM4CLA este rezistent la vibrații (amplitudine constantă de 7,5 mm între 2-8 Hz, accelerație constantă de 2 gn între 8-200 Hz, accelerație constantă de 4 gn între 200-500 Hz) și rezistent la șocuri la 30 gn 11 ms. Dispozitivul poate fi utilizat la altitudini de funcționare de până la 2000 de metri și altitudini de depozitare de până la 3000 de metri.
Schneider Electric Modicon TM7 - TM7BAM4CLA - Date tehnice modul I/O IP67
Caracteristici principale
Familia de produse: Modicon TM7
Tipul produsului: Bloc de expansiune I/O analogic
Compatibilitate: Modicon LMC058, Modicon M258
Material carcasă: Plastic
Tip magistrală: Magistrală TM7
Tensiune nominală de funcționare: 24 V CC Număr de intrări/ieșiri: 4 Intrări/ieșiri bloc: 2 intrări + 2 ieșiri Caracteristici analogice Număr de intrări analogice: 2 Tip intrare analogică: Curent Interval intrare analogică: 0...20 mA
Rezoluție intrare analogică: 12 biți
Număr de ieșiri analogice: 2
Tip ieșire analogică: Curent
Interval ieșire analogică: 0...20 mA
Rezoluție ieșire analogică: 12 biți
Alimentare senzor: 24 V, 500 mA pentru fiecare canal, cu protecție împotriva suprasarcină, scurtcircuit și polaritate inversă
Conexiuni electrice
1 conector M12 tată - codificare B - 4 pini pentru intrare bus
1 conector M12 mamă - codificare B - 4 pini pentru ieșire bus
1 conector M8 tată - 4 pini pentru intrare alimentare
1 conector M8 mamă - 4 pini pentru ieșire alimentare
4 conectori M12 mamă - codificare A - 5 pini pentru actuatoare
Indicații și condiții de funcționare
Indicații locale: 2 LED-uri pentru diagnosticarea magistralei, 2 LED-uri pentru starea alimentării senzorului/actuatorului
Poziție de funcționare: Orice poziție
Metodă de montare: 2 șuruburi
Caracteristici de mediu
Standarde: IEC 61131-2
Certificate: cURus, C-Tick, GOST-R, ATEX II 3g EEx nA II T5
Marcaj: CE
Temperatura ambiantă de funcționare: -10...60 °C
Temperatura ambiantă de depozitare: -25...85 °C
Umiditate relativă: 5...95% fără condens sau picături de apă
Grad de poluare: 2, conform IEC 60664
Grad de protecție IP: IP67 conform IEC 61131-2
Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0...3000 m Dimensiuni fizice și instalare Dimensiuni (L x Î x A): 53 x 85 x 42 mm
Modulul TM7 poate fi montat pe un cadru din aluminiu, pe o șină DIN (folosind placa de montare TM7ACMP, numai pentru module de dimensiunea 1) sau direct pe mașină.
Cuplu maxim de strângere pentru șuruburile de montare: 0,6 N·m (5,3 lbf-in)
