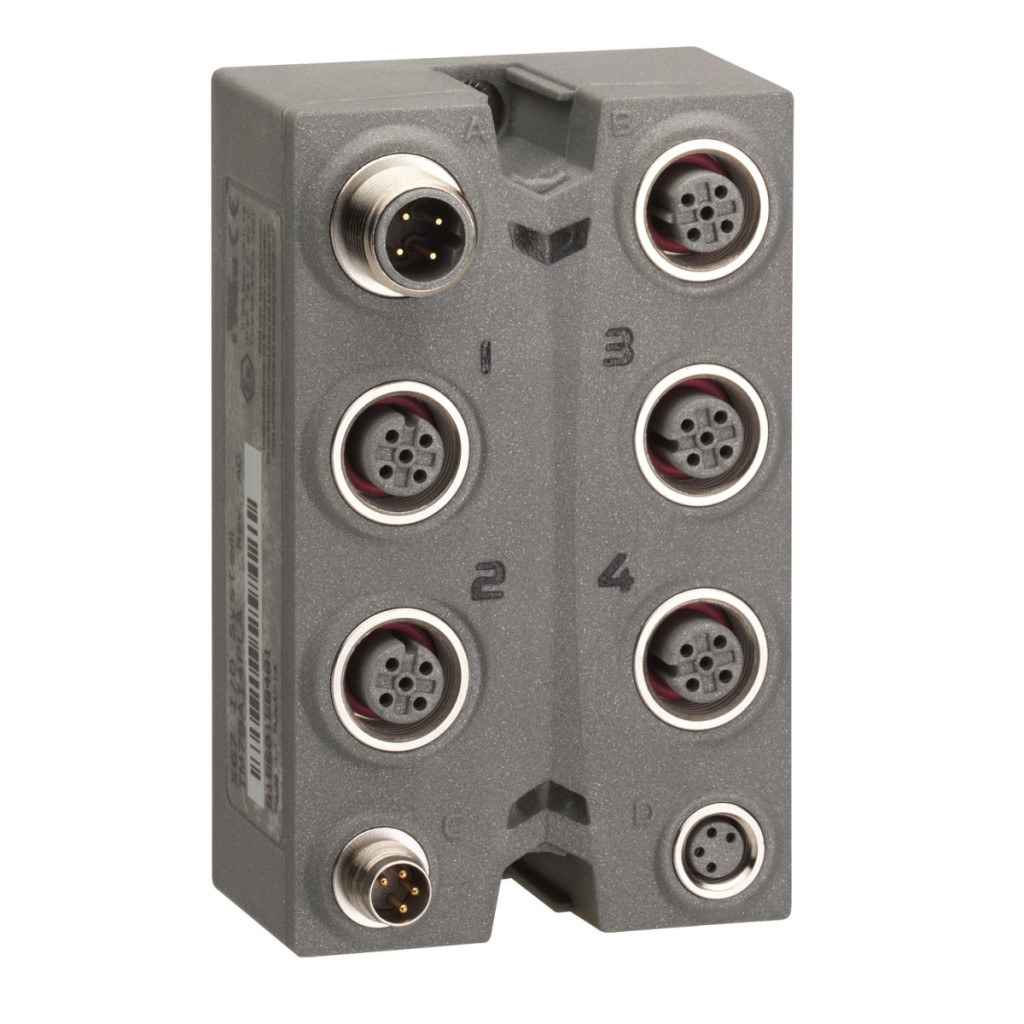

Modulul de expansiune I/O analogic Schneider Electric Modicon TM7 seria TM7BAM4VLA este un element compact, robust și eficient pentru automatizarea industrială fiabilă. Acest modul este alegerea ideală pentru mediile industriale în care procesarea și transmisia fiabilă a semnalelor analogice sunt esențiale, în special în zonele de producție care necesită protecție IP67. Modulul TM7BAM4VLA este special conceput pentru utilizarea în medii industriale, dovadă fiind gradul ridicat de protecție IP67. Această protecție permite instalarea modulului direct lângă mașini, chiar și în locuri unde poate fi prezent praf și umezeală. Acest lucru elimină necesitatea unui dulap sau a unei carcase separate, reducând semnificativ costurile de instalare și simplificând cablarea. Modulul este găzduit într-o carcasă din plastic rezistentă la influențele mecanice și chimice din mediile industriale, oferind în același timp o formă ușoară și practică pentru dispozitiv. Există două opțiuni de montare: direct pe mașină cu 2 șuruburi sau pe o șină DIN folosind placa de montare TM7ACMP (numai pentru blocuri de dimensiunea 1). Modulul are 2 intrări analogice și 2 ieșiri analogice, care funcționează într-un interval de tensiune de ±10 V, fiecare cu o rezoluție de 11 biți + semn. Această rezoluție asigură măsurarea și controlul precis, esențiale pentru procesele de fabricație de calitate. Modulul necesită o tensiune nominală de funcționare de 24 V CC și furnizează o alimentare de 24 V, 500 mA pentru toate canalele, cu protecție împotriva suprasarcinilor, scurtcircuitelor și polarității inverse. Această soluție de alimentare garantează o funcționare sigură și fiabilă chiar și pentru cei mai sensibili senzori și actuatori. Conectorii M12 și M8 facilitează instalarea rapidă și cablarea fără erori, în timp ce LED-urile încorporate indică instantaneu starea de diagnosticare a magistralei și starea sursei de alimentare a senzorului/actuatorului. TM7BAM4VLA este pe deplin compatibil cu controlerele Modicon M258 și Modicon LMC058, ceea ce facilitează integrarea în sistemele existente. Conectarea la magistrala TM7 asigură o comunicare rapidă și fiabilă. Modulul funcționează la temperaturi cuprinse între -10 și +60 °C și este rezistent la vibrații și șocuri în medii industriale, fapt confirmat de diverse certificări: cURus, GOST-R, C-Tick și ATEX II 3g EEx nA II T5. Dispozitivul are marcajul CE și este conform cu standardul IEC 61131-2. Rezistența la mediul înconjurător este îmbunătățită și mai mult de o amplitudine constantă de 7,5 mm (f=2...8 Hz) și 2 gn (f=8...200 Hz) și 4 gn (f=200...500 Hz) și rezistența la impact de 30 gn pentru până la 11 ms. Toate aceste caracteristici împreună asigură funcționarea fiabilă pe termen lung a modulului, chiar și în cele mai dure medii industriale.
Schneider Electric Modicon TM7 - TM7BAM4VLA -Date tehnice modul I/O IP67
Caracteristici principale
Tip produs: Modul de expansiune I/O analogic
Familie de produse: Modicon TM7
Compatibilitate: Modicon M258, Modicon LMC058
Material carcasă: Plastic
Tip bus: Bus TM7
Tensiune nominală de funcționare:24 V CC Număr de intrări/ieșiri: 4 Număr de intrări/ieșiri bloc: 2 intrări + 2 ieșiri Intrări și ieșiri analogice Număr de intrări analogice: 2 2
Tip intrare analogică: Tensiune
Interval intrare analogică: +/- 10 V
Rezoluție intrare analogică: 11 biți + semn
Număr de ieșiri analogice: 2
Tip ieșire analogică: Tensiune
Interval ieșire analogică: +/- 10 V
Rezoluție ieșire analogică: 11 biți + semn
Alimentare senzor: 24 V, 500 mA pentru fiecare canal, cu protecție la suprasarcină, scurtcircuit și polaritate inversă
Conexiune
Conexiune electrică:
1 conector M12 - cod B - 4 pini pentru INTRARE bus
1 mufă M12 - cod B - 4 pini pentru IEȘIRE bus
1 conector M8 - 4 contacte pentru INTRAREA sursei de alimentare
1 mufă M8 - 4 contacte pentru IEȘIREA sursei de alimentare
4 mufe M12 - codificare A - 5 contacte pentru actuator
Semnalizare locală și instalare
Semnalizare locală:
2 LED-uri pentru diagnosticarea bus-ului
2 LED-uri pentru indicarea stării alimentării senzorului/actuatorului
Poziție de funcționare: Orice poziție
Metodă de montare: 2 șuruburi
Parametri de mediu
Standarde: IEC 61131-2
Certificări ale produsului: cURus, GOST-R, C-Tick, ATEX II 3g EEx nA II T5
Marcaj: CE
Temperatura ambiantă de funcționare: -10...60 °C
Temperatura ambiantă de depozitare: -25...85 °C
Umiditate relativă: 5...95% fără condens sau picurare de apă
Grad de poluare: 2 conform IEC 60664
Grad de protecție IP: IP67 conform IEC 61131-2
Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0...3000 m Rezistență mecanică Rezistență la vibrații: amplitudine constantă de 7,5 mm (f= 2...8 Hz) conform IEC 60721-3-5 clasa 5M3
Accelerație constantă de 2 gn (f= 8...200 Hz) conform IEC 60721-3-5 clasa 5M3
Accelerație constantă de 4 gn (f= 200...500 Hz) conform IEC 60721-3-5 Clasa 5M3
Rezistență la impact: 30 gn pentru până la 11 ms conform IEC 60721-3-5 Clasa 5M3
Protecție electromagnetică
Protecție împotriva descărcărilor electrostatice:
6 kV contact conform IEC 61000-4-2
8 kV aer conform IEC 61000-4-2
Protecție împotriva câmpului electromagnetic:
10 V/m 0,08...2 Hz conform IEC 61000-4-3
1 V/m 2...2,7 Hz conform IEC 61000-4-3
