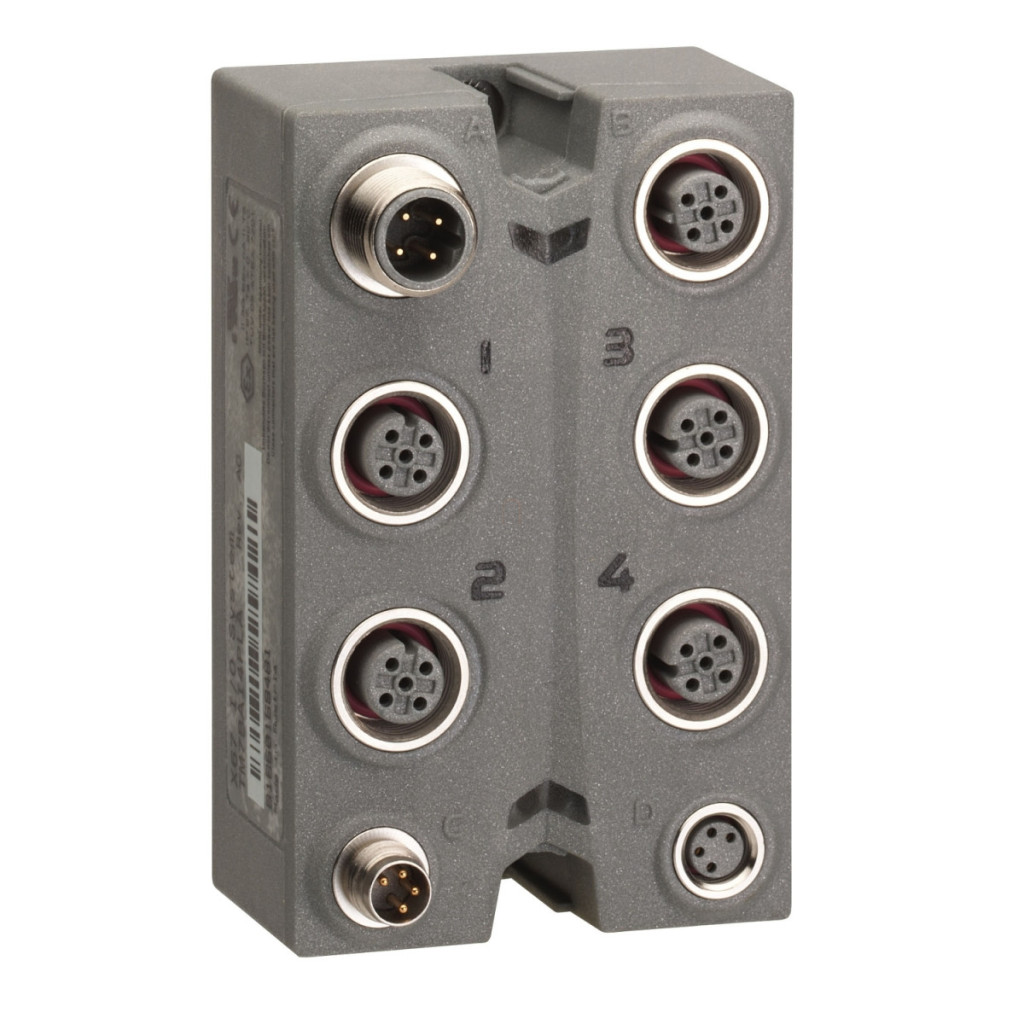

Modulul de expansiune analogic I/O Schneider Electric Modicon TM7 seria TM7BAO4CLA este conceput pentru sisteme de automatizare industrială în care este necesară gestionarea fiabilă și precisă a semnalelor de ieșire analogice. Acest dispozitiv compact, cu clasă de protecție IP67, este o alegere excelentă pentru sarcini de automatizare descentralizate, în special în medii în care distanța dintre sistemul de control și actuatoare trebuie să fie acoperită. Modulul TM7BAO4CLA are 4 ieșiri analogice de curent, fiecare funcționând în intervalul 0-20 mA și asigurând o transmisie precisă a semnalului cu o rezoluție de 12 biți. Rezoluția înaltă permite un control analogic fin, esențial în aplicațiile de control al proceselor în care este necesar un control precis al debitului, presiunii sau vitezei. Modulul este compatibil cu controlerele Modicon LMC058 și Modicon M258, ceea ce permite integrarea flexibilă în arhitecturile de automatizare Schneider Electric existente. Modulul de expansiune TM7BAO4CLA este încorporat într-o carcasă robustă din plastic, iar clasa de protecție IP67 permite instalarea directă chiar și în medii industriale dure, unde pot fi prezente praf și umiditate. Acest lucru poate reduce semnificativ costurile de instalare, deoarece nu este necesară o carcasă de protecție separată. Modulul funcționează în mod fiabil într-un interval de temperatură de funcționare de la -10 °C la +60 °C și poate rezista la șocuri de până la 30 g, asigurând o funcționare stabilă chiar și în medii industriale supuse vibrațiilor. Conexiunea bus TM7 permite integrarea ușoară a sistemului, în timp ce tensiunea de alimentare de 24 VCC este un standard utilizat frecvent în industrie. Designul și conectorii modulului facilitează instalarea și întreținerea ușoară. Patru conectori M12 (codificați A, 5 pini) asigură conectarea ușoară și sigură a actuatoarelor, în timp ce conectorii M12 codificați B (1 intrare, 1 ieșire) sunt utilizați pentru conectarea la magistrala TM7. Alimentarea cu energie se face prin conectori M8 cu 4 pini. Diagnosticarea este asistată de 2 LED-uri care indică starea magistralei și 2 LED-uri suplimentare care indică starea alimentării senzorului/actuatorului. Modulul furnizează o alimentare de 24 V, 500 mA senzorilor de pe fiecare canal, cu protecție la suprasarcină, scurtcircuit și polaritate inversă. În ceea ce privește montarea, TM7BAO4CLA poate fi fixat cu două șuruburi și instalat în orice poziție, oferind o mare flexibilitate pentru integratorii de mașini.
Schneider Electric Modicon TM7 - TM7BAO4CLA - Modul I/O IP67, 4 ieșiri analogice, 12 biți, 0-20 mA, 4xM12 date tehnice
Caracteristici principale
Familia de produse: Modicon TM7
Tipul produsului sau al componentei: Bloc de expansiune I/O analogic
Compatibilitate: Modicon LMC058, Modicon M258
Material carcasă: Plastic
Tip bus: Bus TM7
Tensiune nominală de funcționare: 24 V CC Număr de intrări/ieșiri: 4 Număr de intrări/ieșiri bloc: 4 O Caracteristici suplimentare Număr de ieșiri analogice: 4 Tip ieșire analogică: Curent Interval ieșire analogică: 0...20 mA Alimentare senzor: 24 V, 500 mA pentru fiecare canal, cu protecție împotriva suprasarcină, scurtcircuit și polaritate inversă Rezoluție ieșire analogică: 12 biți Conexiune electrică: - 1 conector M12 (mufă) - codificare B - 4 pini pentru partea de INTRARE a magistralei - 1 conector M12 (priză) - codificare B - 4 pini pentru partea de IEȘIRE a magistralei - 1 conector M8 (fișă) - 4 pini pentru partea de INTRARE a sursei de alimentare - 1 conector M8 (priză) - 4 pini pentru partea de IEȘIRE a sursei de alimentare - 4 conectori M12 (priză) - Codificat - 5 pini pentru actuatoare
Indicație locală: 2 LED-uri pentru diagnosticarea magistralei, 2 LED-uri pentru indicarea stării alimentării cu energie a senzorului/actuatorului
Poziție de funcționare: Orice poziție
Metodă de montare: 2 șuruburi
Parametri de mediu
Standarde: IEC 61131-2
Certificări ale produsului: C-Tick, GOST-R, cURus, ATEX II 3g EEx nA II T5
Marcaj: CE
Temperatura ambiantă de funcționare: -10 până la 60 °C
Temperatura de depozitare: -25 până la 85 °C
Umiditate relativă: 5…95 % fără condens sau picurare de apă
Grad de contaminare: 2, conform IEC 60664
Clasă de protecție IP: IP67 conform IEC 61131-2
Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0…3000 m Rezistență 7,5 mm amplitudine constantă (f= 2...8 Hz) conform IEC 60721-3-5 Clasa 5M3
2 gn accelerație constantă (f= 8...200 Hz) conform IEC 60721-3-5 Clasa 5M3
4 gn accelerație constantă (f= 200…500 Hz) conform IEC 60721-3-5 Clasa 5M3
Rezistență la impact: 30 gn pentru până la 11 ms conform IEC 60721-3-5 Clasa 5M3
Alocarea pinilor conectorului de ieșire
1 - Ieșire analogică +
2 - Alimentare actuator 24 Vcc
3 - Ieșire analogică - (0 Vcc)
4 - 0 Vcc
5 - Ecranare
