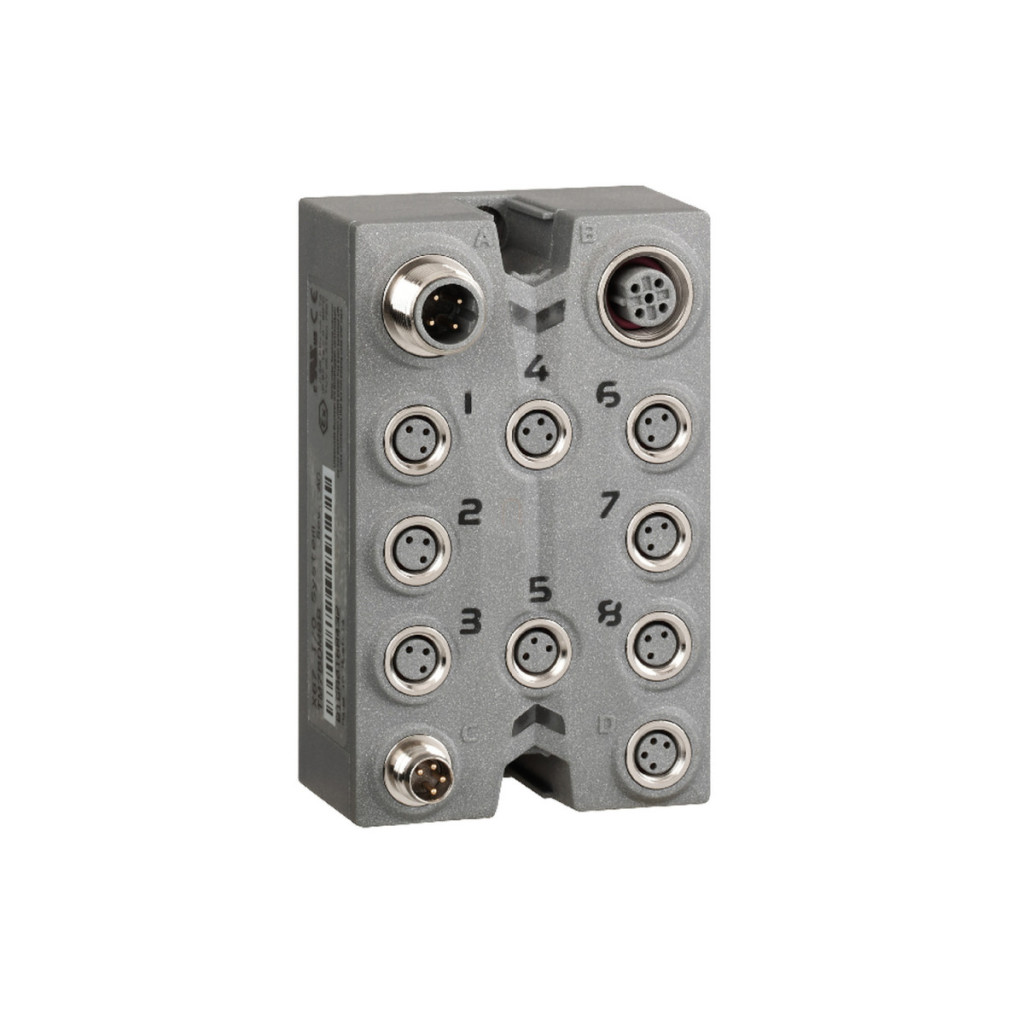

Blocul de expansiune I/O configurabil Schneider Electric Modicon TM7 TM7BDM8B IP67 oferă o soluție compactă și flexibilă pentru diverse aplicații de automatizare industrială. Acest modul robust, cu clasă de protecție IP67, poate fi instalat cu ușurință direct pe mașini, rezistând la deteriorarea cauzată de praf și imersia temporară în apă, ceea ce îl face ideal pentru utilizarea în medii industriale dure. TM7BDM8B are opt intrări/ieșiri digitale configurabile, fiecare dintre acestea putând fi configurată software pentru funcționalitate. Intrările funcționează cu logică pozitivă de 24 V CC și curent de intrare de 4,4 mA, în timp ce ieșirile sunt canale protejate cu tranzistori, cu o capacitate maximă de încărcare de 0,5 A fiecare. Această flexibilitate vă permite să utilizați același hardware pentru diferite aplicații fără a fi nevoie să efectuați modificări fizice la sistem. Blocul de expansiune se conectează la controler prin intermediul magistralei TM7 și este compatibil cu sistemele de control Modicon M258 și Modicon LMC058. Conexiunile electrice sunt asigurate de conectori M8 și M12 standard în industrie: 1 conector M12 pentru intrarea magistralei (cod B, 4 poli), 1 conector M12 pentru ieșirea magistralei (cod B, 4 poli), 1 conector M8 pentru intrarea sursei de alimentare (4 pini), 1 conector M8 pentru ieșirea sursei de alimentare (4 pini) și 8 conectori M8 (3 pini) pentru conectarea senzorilor sau actuatoarelor. LED-urile de pe modul ajută la diagnosticarea busului și a alimentării senzorului, facilitând depanarea și monitorizarea stării sistemului. Modulul Schneider Electric TM7BDM8B funcționează la temperaturi cuprinse între -10 °C și +60 °C, fiind astfel adecvat pentru utilizare într-o gamă largă de temperaturi. Este rezistent la vibrații semnificative (amplitudine constantă de 7,5 mm între 2-8 Hz, 2 gn accelerație constantă între 8 și 200 Hz și 4 gn accelerație constantă între 200 și 500 Hz) și șocuri (30 gn pentru până la 11 ms), fiind conform cu standardul IEC 60721-3-5 Clasa 5M3. Acest lucru asigură o funcționare fiabilă chiar și în medii în care apar impacturi mecanice puternice. Modulul oferă protecție completă împotriva compatibilității electromagnetice (EMC), inclusiv protecție împotriva descărcărilor electrostatice (ESD), câmpurilor electromagnetice, perturbațiilor tranzitorii rapide, supratensiunilor și interferențelor RF conduse. TM7BDM8B funcționează corect până la o altitudine de 2000 de metri deasupra nivelului mării și poate fi depozitat la altitudini de până la 3000 de metri. Modulul este încorporat într-o carcasă din plastic și poate fi montat în două moduri: direct pe mașină cu două șuruburi M4 (cuplu de strângere max. 0,6 Nm) sau pe o șină DIN folosind placa de montare TM7ACMP.
Schneider Electric Modicon TM7 - TM7BDM8B - Modul I/O IP67, 8 intrări/ieșiri digitale configurabile (tranzistor, sursă), 8xM8 date tehnice
Caracteristici principale
Familia de produse: Modicon TM7
Tipul produsului: Bloc de expansiune I/O digital
Compatibilitate: Modicon M258, Modicon LMC058
Material carcasă: Plastic
Tip bus: Bus TM7
Tensiune nominală de funcționare: 24 V CC
Număr de intrări/ieșiri: 8
Număr de intrări/ieșiri bloc: 8 I/O
Specificații intrare/ieșire
Număr de intrări digitale: 0...8 configurabile prin software
Tensiune intrare digitală: 24 V
Tip tensiune intrare digitală: CC
Curent intrare digitală: 4,4 mA
Logică intrare digitală: Pozitivă
Număr de ieșiri digitale: 0...8 cu o capacitate maximă de încărcare de 0,5 A, protecție tranzistor (configurabilă prin software)
Tensiune ieșire digitală: 24 V
Tip tensiune ieșire digitală: DC
Alimentare senzor: 24 V, 500 mA pentru fiecare canal, cu protecție împotriva suprasarcină, scurtcircuit și polaritate inversă
Conexiuni
Conexiuni electrice: 1 x conector M12 (masculin) - codificare B - 4 pini pentru intrare bus
1 conector M12 (mamă) - codificare B - 4 pini pentru ieșire bus
1 conector M8 (tată) - 4 pini pentru intrare alimentare
1 conector M8 (mamă) - 4 pini pentru ieșire alimentare
8 conectori M8 (mamă) - 3 pini pentru senzor sau actuator
Indicatori și diagnosticare
Indicatori locali: 2 LED-uri pentru diagnosticarea magistralei
2 LED-uri pentru diagnosticarea alimentării senzorului
Informații privind instalarea și date mecanice
Poziție de funcționare: Orice poziție
Metodă de montare: 2 șuruburi
Dimensiuni (bloc de dimensiunea 1): 85 mm × 53 mm × 42 mm (H × L × A)
Caracteristici de mediu
Standarde: IEC 61131-2
Certificări ale produsului: cURus, ATEX II 3g EEx nA II T5, GOST-R, C-Tick
Marcaj: CE
Temperatură de funcționare ambiantă: -10...60 °C
Temperatură de depozitare: -25...85 °C
Umiditate relativă: 5...95% fără condens sau picături de apă
Grad de contaminare: 2 conform IEC 60664
Clasa de protecție IP: IP67 conform IEC 61131-2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență la vibrații: amplitudine constantă de 7,5 mm (f= 2...8 Hz) conform IEC 60721-3-5 Clasa 5M3
2 gn accelerație constantă (f= 8...200 Hz) conform IEC 60721-3-5 Clasa 5M3
4 gn accelerație constantă (f= 200...500 Hz) conform IEC 60721-3-5 Clasa 5M3
30 gn pentru până la 11 ms conform IEC 60721-3-5 Clasa 5M3
