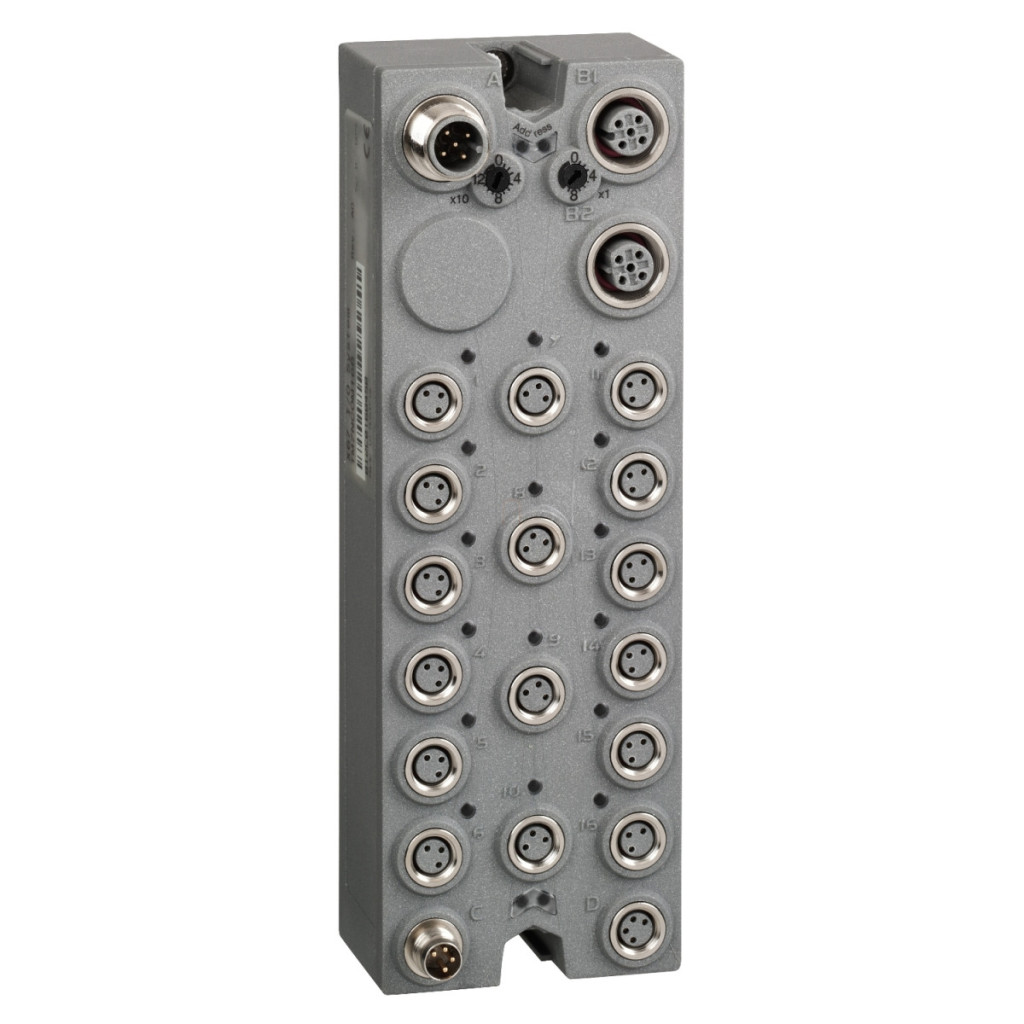

Schneider Electric Modicon TM7NCOM16B este un bloc I/O cu interfață CANopen și protecție IP67, ideal pentru utilizarea în medii industriale, chiar și atunci când este montat direct pe o mașină. Acest modul versatil are 16 intrări/ieșiri digitale configurabile care pot fi conectate prin conectori M8, oferind o soluție flexibilă pentru o varietate de sarcini de automatizare industrială. TM7NCOM16B aparține familiei de produse Modicon TM7 și este complet compatibil cu controlerele Modicon LMC058 și Modicon M258. Cele 16 canale digitale ale modulului pot fi configurate individual ca intrări sau ieșiri (tranzistor, tip sursă), permițând unui singur dispozitiv să execute mai multe sarcini de control. Fiecare canal are o adresă unică (de la I0/Q0 la I15/Q15), ceea ce facilitează programarea și depanarea. LED-urile de stare încorporate permit diagnosticarea rapidă direct la dispozitiv. Modulul Modicon TM7NCOM16B are conectori de intrare și ieșire CANopen, precum și un conector de ieșire bus TM7, ceea ce facilitează integrarea în rețelele existente. Setarea adresei CANopen se face cu comutatoare rotative, ceea ce permite instalarea și configurarea ușoară. Modulul necesită o sursă de alimentare de 24 V c.c., care este furnizată separat pentru sursa de alimentare principală și segmentul de alimentare I/O, sporind flexibilitatea și siguranța sistemului. Modulul este proiectat pentru medii industriale: cu o greutate netă de 0,32 kg, este compact, dar robust. Dimensiunile sale (155 mm × 53 mm × 42 mm) permit o instalare care economisește spațiu. TM7NCOM16B oferă mai multe opțiuni de montare: poate fi montat direct pe mașină, pe un cadru din aluminiu sau chiar pe o șină DIN folosind suportul de montare adecvat (TM7ACMP). Conform instrucțiunilor de instalare, cuplul maxim de strângere pentru șuruburile M4 este de 0,6 N·m, ceea ce asigură fixarea sigură a modulului fără a deteriora carcasa dispozitivului. Modicon TM7NCOM16B este o alegere excelentă pentru aplicații în care sunt necesare module I/O rezistente la mediul înconjurător, configurabile flexibil și amplasate în apropierea mașinilor. Protecția IP67 oferă protecție împotriva prafului și umezelii, permițând utilizarea modulului chiar și în zone de spălare sau alte medii umede. Interfața CANopen asigură compatibilitatea cu o gamă largă de controlere și rețele industriale, făcând TM7NCOM16B ușor de integrat în sistemele existente sau de utilizat ca bază pentru noi dezvoltări. Produsul Schneider Electric TM7NCOM16B are marcajul CE, care certifică conformitatea cu standardele și reglementările europene.
Date tehnice bloc I/O interfață Modicon TM7 CANopen
Caracteristici principale
Familia de produse: Modicon TM7
Tipul produsului sau al componentei: Bloc I/O interfață CANopen
Compatibilitate: Modicon LMC058, Modicon M258
Caracteristici suplimentare
Greutate netă: 0,32 kg
Caracteristici de mediu
Marcaj: CE
Dimensiuni
155 mm × 53 mm × 42 mm (înălțime × lățime × adâncime) Caracteristici de intrare/ieșire 16 canale configurabile cu conectori M8 (I0/Q0 - I15/Q15) Conectori A: Conector IN bus CANopen
B1: Conector OUT bus CANopen
B2: Conector OUT bus TM7
C: Conector IN alimentare 24 Vcc
D: Conector OUT alimentare 24 Vcc
Instrucțiuni de instalare
Poate fi montat pe un cadru din aluminiu, șină DIN (numai blocuri de dimensiunea 1 cu placă de montare TM7ACMP) sau direct pe mașină
Cuplu maxim pentru fixarea șuruburilor M4: 0,6 N.m (5,3 lbf-in)
Alimentare
Alimentare principală de 24 Vcc pentru magistrala de alimentare TM7
Segment de alimentare I/O de 24 Vcc
Siguranță externă, tip T, cu acțiune lentă, 1 A, 250 V pentru sursa de alimentare principală. Siguranță externă, tip T, cu acțiune lentă, max. 4 A, 250 V pentru segmentul de alimentare I/O.
