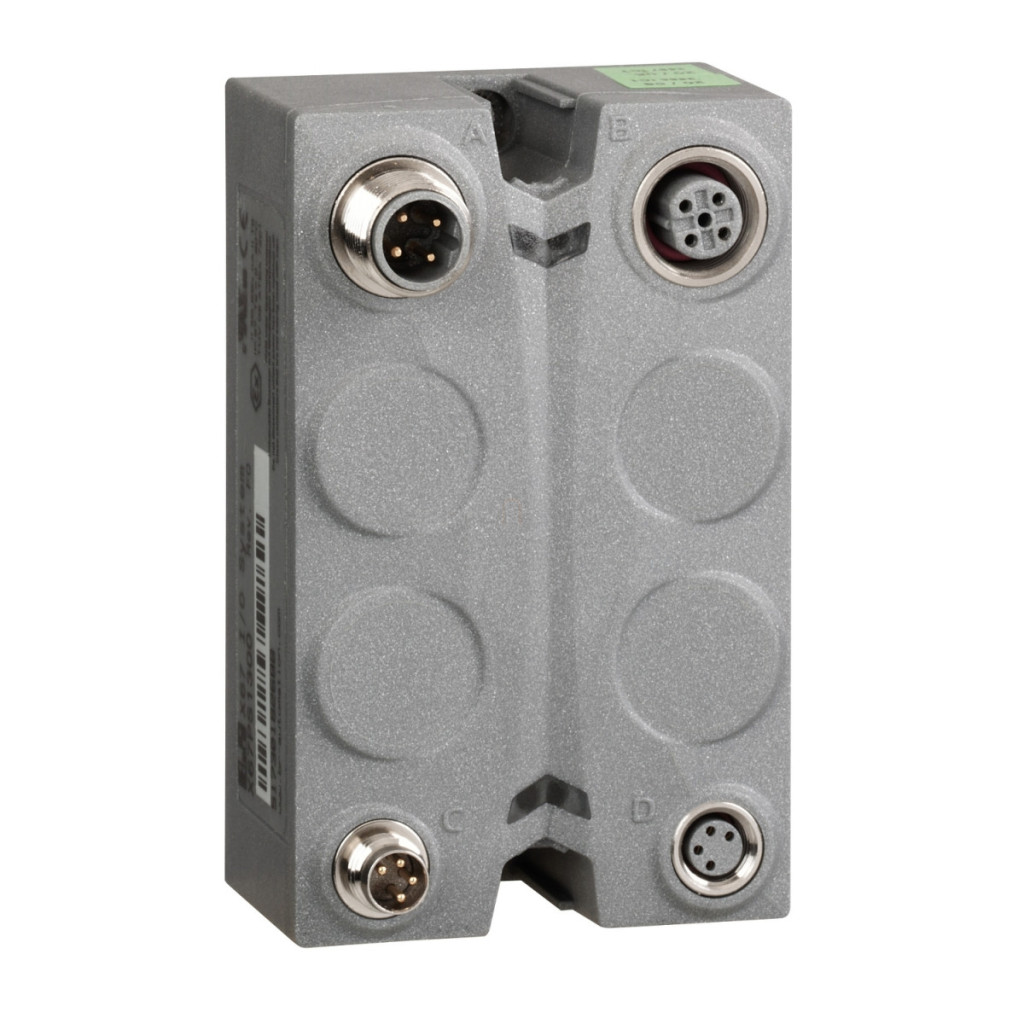

Modulul de distribuție a energiei Schneider Electric Modicon TM7SPS1A este o soluție compactă și versatilă pentru furnizarea de energie de 24 V c.c. sistemelor de automatizare industrială. Acest modul este proiectat special pentru sistemele Modicon TM7 și este ideal pentru utilizarea cu controlerele Modicon LMC058 și Modicon M258. Funcția principală a TM7SPS1A este de a furniza alimentare de 24 V c.c. pentru modulele I/O și magistrala TM7, cu o putere maximă de 15 W. Modulul de distribuție a energiei are parametri tehnici preciși care asigură o funcționare stabilă în diverse medii industriale. Este conectat electric cu un conector M8 tată și unul mamă pe partea de alimentare, în timp ce un conector M12 tată și unul mamă sunt disponibile pentru conectarea la magistrala TM7. Două LED-uri ajută la monitorizarea stării modulului, indicând starea alimentării senzorului/actuatorului. TM7SPS1A poate fi utilizat în orice poziție și poate fi fixat cu două șuruburi, ceea ce facilitează foarte mult instalarea. Modulul are dimensiuni compacte și cântărește doar 0,19 kg, fiind ideal pentru aplicații în care economisirea spațiului este importantă. Modulul Modicon TM7SPS1A are o rezistență remarcabilă la diverse influențe ambientale. Intervalul său de temperatură de funcționare este între -10 °C și +60 °C, în timp ce poate fi depozitat la temperaturi între -25 °C și +85 °C. Tolerează umiditatea relativă între 5% și 95% fără condens. Modulul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și depozitat la altitudini de până la 3000 de metri. De asemenea, excelează în ceea ce privește rezistența la vibrații: poate rezista la o amplitudine constantă de 7,5 mm (2-8 Hz), o accelerație constantă de 2 gn (8-200 Hz) și o accelerație constantă de 4 gn (200-500 Hz), în conformitate cu standardul IEC 60721-3-5 Clasa 5M3. Rezistența sa la șocuri este de 30 gn pentru 11 ms, în conformitate cu standardul IEC 60721-3-5 Clasa 5M3. În ceea ce privește compatibilitatea electromagnetică, acesta este conform cu standardul EN/IEC 61000-4-6, iar în ceea ce privește imunitatea la interferențe electrice, este conform cu standardul CISPR 11. Modulul Schneider Electric Modicon TM7SPS1A are o gamă largă de certificări, inclusiv certificările C-Tick, ATEX II 3g EEx nA II T5, GOST-R și cURus, precum și marcajul CE. Este flexibil în ceea ce privește instalarea: poate fi montat pe un cadru din aluminiu, pe o șină DIN (cu placă de montare TM7ACMP, numai pentru blocuri de dimensiunea 1) sau direct pe mașină. Pentru instalare trebuie utilizate șuruburi M4 cu un cuplu maxim de strângere de 0,6 Nm (5,3 lbf-in). Conexiunea electrică a modulului este documentată în detaliu. Pentru alimentarea cu energie electrică trebuie utilizată o siguranță externă de tip T cu acțiune lentă (minimum 1 A, maximum 4 A, 250 V) și o sursă de alimentare externă izolată de 24 VCC, cu un curent maxim de 4 A.
Schneider Electric Modicon TM7 - TM7SPS1A - Modul I/O IP67, bloc de distribuție a energiei, 15 W, 24 VCC date tehnice
Caracteristici cheie
Familia de produse: Modicon TM7
Tipul produsului sau al componentei: Modul de distribuție a energiei
Compatibilitate: Modicon LMC058, Modicon M258
Compatibilitate produs: Controler de mișcare, Controler logic
Aplicație specifică: Alimentare pentru module I/O de 24 V DC și magistrală TM7
Tensiune nominală de alimentare: 24 V
Tip circuit de alimentare: CC
Conexiune electrică
1 conector M8 tată + 1 conector M8 mamă (alimentare)
1 conector M12 tată + 1 conector M12 mamă (bus TM7)
Informații suplimentare
Indicație locală: 2 LED-uri pentru starea alimentării senzorului/actuatorului
Putere nominală: 15 W
Poziție de funcționare: Orice poziție
Metodă de montare: 2 șuruburi
Parametri de mediu
Standarde: IEC 61131-2
Certificări ale produsului: C-Tick, ATEX II 3g EEx nA II T5, GOST-R, cURus
Marcaj: CE
Temperatură de funcționare ambiantă: -10...60 °C
Temperatură de depozitare: -25...85 °C
Umiditate relativă: 5...95 % fără condensare Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0...3000 m Parametri de rezistență Rezistență la vibrații: - amplitudine constantă de 7,5 mm (f= 2...8 Hz) conform IEC 60721-3-5 clasa 5M3
- 2 gn accelerație constantă (f= 8...200 Hz) conform IEC 60721-3-5 clasa 5M3
- 4 gn accelerație constantă (f= 200...500 Hz) conform IEC 60721-3-5 clasa 5M3
Rezistență la impact: 30 gn pentru până la 11 ms conform IEC 60721-3-5 clasa 5M3
Rezistență la descărcări electrostatice: 6 kV contact conform IEC 61000-4-2, 8 kV aer conform IEC 61000-4-2
Rezistență la câmpuri electromagnetice: 10 V/m 0,08...2 Hz conform IEC 61000-4-3, 1 V/m 2...2,7 Hz conform IEC 61000-4-3
Dimensiuni fizice
Dimensiuni: 53 mm x 85 mm x 42 mm
Greutate netă: 0,19 kg
Instrucțiuni de instalare
Montarea blocului TM7 pe un cadru din aluminiu: Utilizați șuruburi M4 cu un cuplu maxim de strângere de 0,6 N·m (5,3 lbf-in).
Montarea blocului TM7 pe o șină DIN: Numai blocurile de dimensiunea 1 (cele mai mici) pot fi montate pe o șină DIN folosind placa de montare TM7ACMP.
Montarea blocului TM7 direct pe o mașină: Grosimea plăcii de bază trebuie luată în considerare la determinarea lungimii șurubului.
