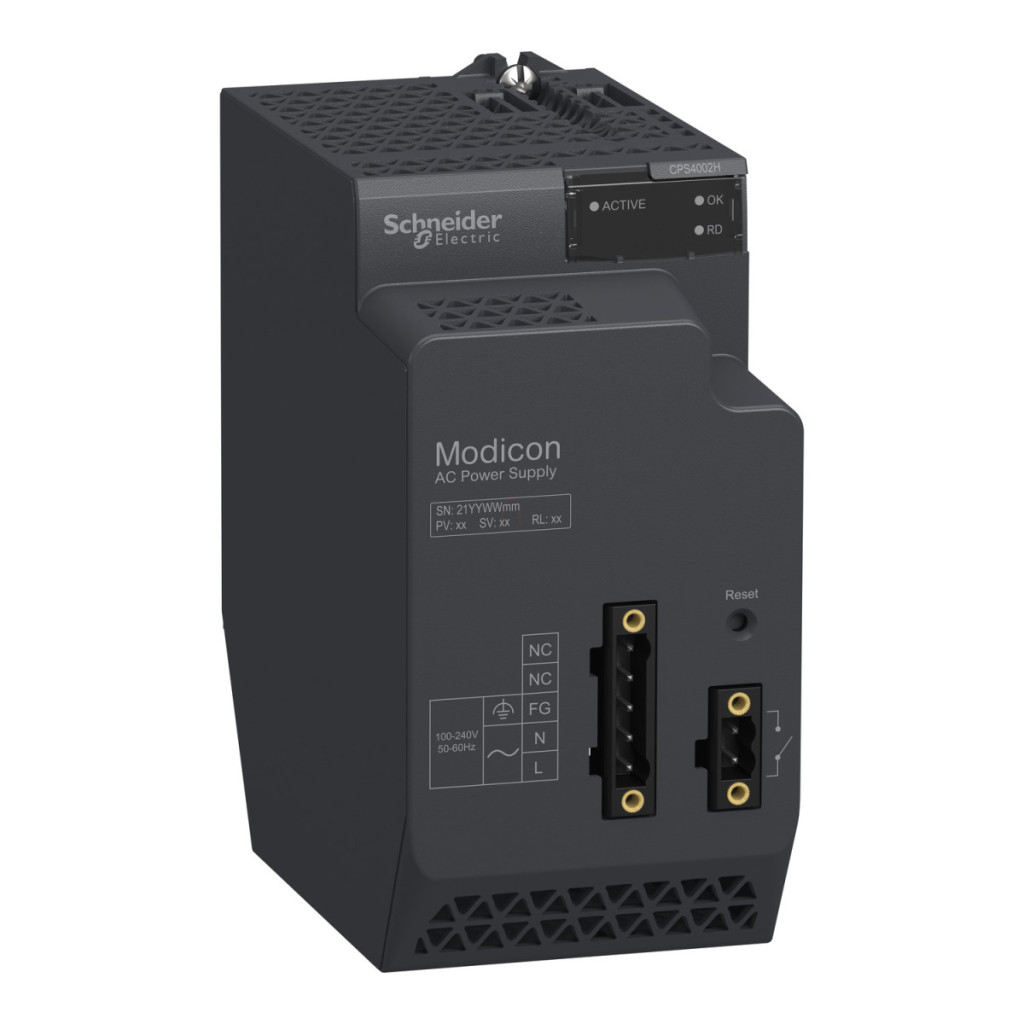

Schneider Electric BMXCPS4002H este un modul de alimentare robust, conceput special pentru sistemele Modicon X80, asigurând o funcționare fiabilă chiar și în condiții de mediu dificile. Modulul are o tensiune de intrare de 100-240 V c.a., care poate fi utilizată într-un interval larg (85-264 V), fiind astfel adecvat pentru utilizarea cu diferite tensiuni de rețea din întreaga lume. Sursa de alimentare funcționează la o frecvență de rețea de 50/60 Hz și suportă, de asemenea, o gamă de frecvențe de 47-63 Hz. BMXCPS4002H oferă două tensiuni de ieșire diferite: 3,3 V c.c. (18 W) pentru alimentarea logică a modulelor I/O și 24 V c.c. (40 W) pentru alimentarea modulelor I/O și a procesorului, cu condiția ca ieșirea de 3,3 V să nu fie încărcată. Această ieșire dublă permite alimentarea corespunzătoare cu energie a diferitelor componente ale sistemului. Sursa de alimentare furnizează un curent de 5,5 A la ieșirea de 3,3 V CC și 1,67 A la ieșirea de 24 V CC, susținând în mod eficient funcționarea dispozitivelor conectate. Modulul are un consum maxim de energie de 8,5 W, care este generat în principal în timpul proceselor de conversie interne. BMXCPS4002H are capacități avansate de diagnosticare accesibile prin rețea. Acestea includ estimarea duratei de viață rămase, detectarea temperaturii, testarea redundanței, informații despre redundanță și monitorizarea timpului de funcționare. Starea sursei de alimentare este indicată de trei LED-uri: un LED verde indică prezența tensiunilor (OK), un alt LED verde indică faptul că redundanța funcționează corect, în timp ce al treilea LED verde indică starea generală a sursei de alimentare. Modulul este completat de un buton RESET, care permite pornirea la rece. Sursa de alimentare are caracteristici de protecție remarcabile. Circuitul primar are o siguranță internă inaccesibilă, în timp ce circuitul secundar este protejat împotriva suprasolicitării, supratensiunii și scurtcircuitului. Rezistența de izolație a modulului este de cel puțin 100 MOhm între primar/masă și primar/secundar. Valori de rezistență dielectrică: 1500 V primar/secundar (sursă de alimentare logică a modulului I/O), 1500 V primar/secundar (sursă de alimentare a modulului I/O și a procesorului), 2300 V primar/secundar (alimentare senzor), 1500 V primar/masă și 500 V între ieșirea senzorului de 24 V și masă. BMXCPS4002H are caracteristici de mediu remarcabile, inclusiv rezistență la gaz, praf, nisip, sare, mucegai și spori fungici. Intervalul de temperatură de funcționare este între -25 °C și +70 °C, cu un interval de temperatură de depozitare între -40 °C și +85 °C. Umiditatea relativă poate varia între 5 și 95% la 55°C fără condens. Modulul are un strat de acoperire conform pentru o protecție sporită și funcționează la putere maximă la altitudini între 0 și 2000 de metri, cu putere redusă între 2000 și 5000 de metri. Dispozitivul are un grad de protecție IP20 și este conform cu o serie de standarde și directive internaționale, inclusiv IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 nr. 61010-2-201, IACS E10 și alte standarde, și este, de asemenea, conform cu clasificarea pentru locații periculoase din Clasa I, Divizia 2.
Date tehnice ale modulului de alimentare Schneider Electric BMXCPS4002H
Date generale
Familia de produse: Modicon X80
Tipul produsului: Modul de alimentare
Compatibilitate cu rack-ul: Toate rack-urile
Aplicație specială: Pentru medii dificile
Funcții de diagnosticare
Diagnosticare avansată disponibilă prin rețea:- Durată de viață rămasă - Detectarea temperaturii - Test de redundanță - Informații despre redundanță - Monitorizarea timpului de funcționare
Caracteristici electrice
Tensiune primară: 100...240 V
Limite de tensiune primară: 85...264 V
Tipul sursei de alimentare: CA
Frecvența rețelei: 50/60 Hz
Limite frecvență rețea: 47...63 Hz
Putere aparentă: 0,13 kVA
Curent de intrare: 0,55 A la 240 V, 1,01 A la 115 V
Curent de pornire: 30 A la 120 V, 60 A la 240 V
I²t la pornire: 1 A².s la 120 V, 3 A².s la 240 V
It la pornire: 0,05 A.s la 120 V, 0,07 A.s la 240 V
Fiabilitate MTBF: 792.000 ore
Caracteristici secundare
Putere secundară:
- 18 W 3,3 V CC la -25...70 °C Alimentare logică modul I/O
- 40 W 24 V CC la -25...70 °C Alimentare modul I/O și procesor când 3,3 V nu este încărcat
Curent la tensiune secundară:- 5,5 A 3,3 V CC Alimentare logică modul I/O - 1,67 A 24 V CC Alimentare modul I/O și procesor Disipare maximă de putere: 8,5 W Protecție Tip protecție: Siguranță internă, inaccesibilă pentru circuitul primar Protecție la suprasarcină pentru circuitul secundar- Protecție la supratensiune pentru circuitul secundar
- Protecție la scurtcircuit pentru circuitul secundar
Indicatori și conexiuni
LED-uri indicatoare de stare:
- 1 LED (verde) tensiune prezentă (OK)
- 1 LED (verde) redundanță OK
- 1 LED (verde) stare sursă de alimentare
Tip control: buton RESET pentru pornire la rece
Conexiuni electrice:
- 1 conector cu 2 contacte releu de alarmă
- 1 conector cu 5 contacte alimentare de rețea, împământare de protecție
Izolație
Rezistență de izolație:
- >= 100 MOhm primar/împământare
- >= 100 MOhm primar/secundar
Rezistență dielectrică:
- 1500 V primar/secundar Alimentare logică modul I/O
- 1500 V primar/secundar Alimentare modul I/O și procesor
- 2300 V primar/secundar Alimentare senzor
- 1500 V primar/pământ
- 500 V 24 V ieșire senzor/pământ
Condiții de mediu
Grad de protecție IP: IP20
Rezistență la vibrații: 3 gn
Rezistență la impact: 30 gn
Caracteristici de mediu:
- Clasa de etanșeitate la gaze Gx conform ISA S71.04
- Clasa de etanșeitate la gaze 3C4 conform IEC 60721-3-3
- Clasa de etanșeitate la praf 3S4 conform IEC 60721-3-3
- Clasa de etanșeitate la nisip 3S4 conform IEC 60721-3-3
- Nivel de rezistență la sare 2 conform IEC 68252
- Clasa de rezistență la mucegai 3B2 conform IEC 60721-3-3
- Clasa de rezistență la ciuperci 3B2 conform IEC 60721-3-3
Temperatura ambiantă de depozitare: -40...85 °C
Temperatura ambiantă de funcționare: -25...70 °C
Umiditate relativă: 5...95% la 55 °C, fără condens
Tratament de protecție: Acoperire conformabilă
Altitudine de funcționare:
- 0...2000 m - 2000...5000 m cu performanțe reduse
Conformitate și certificări
Directive:
- 2014/35/UE - Directiva privind tensiunea joasă
- 2014/30/UE - Compatibilitate electromagnetică
Certificări de produs:
- CE
- UL
- CSA
- RCM - EAC - Marina comercială Standarde: - IEC 61131-2 - IEC 61010-2-201 - UL 61010-2-201- CSA C22.2 Nr. 61010-2-201 - IACS E10 - EN/IEC 61000-6-5, interfață de tip 1 și tip 2 - EN/IEC 61850-3, Locație G
Clasificare locație periculoasă: Clasa I, Divizia 2
Caracteristici fizice
Greutate netă: 0,51 kg
