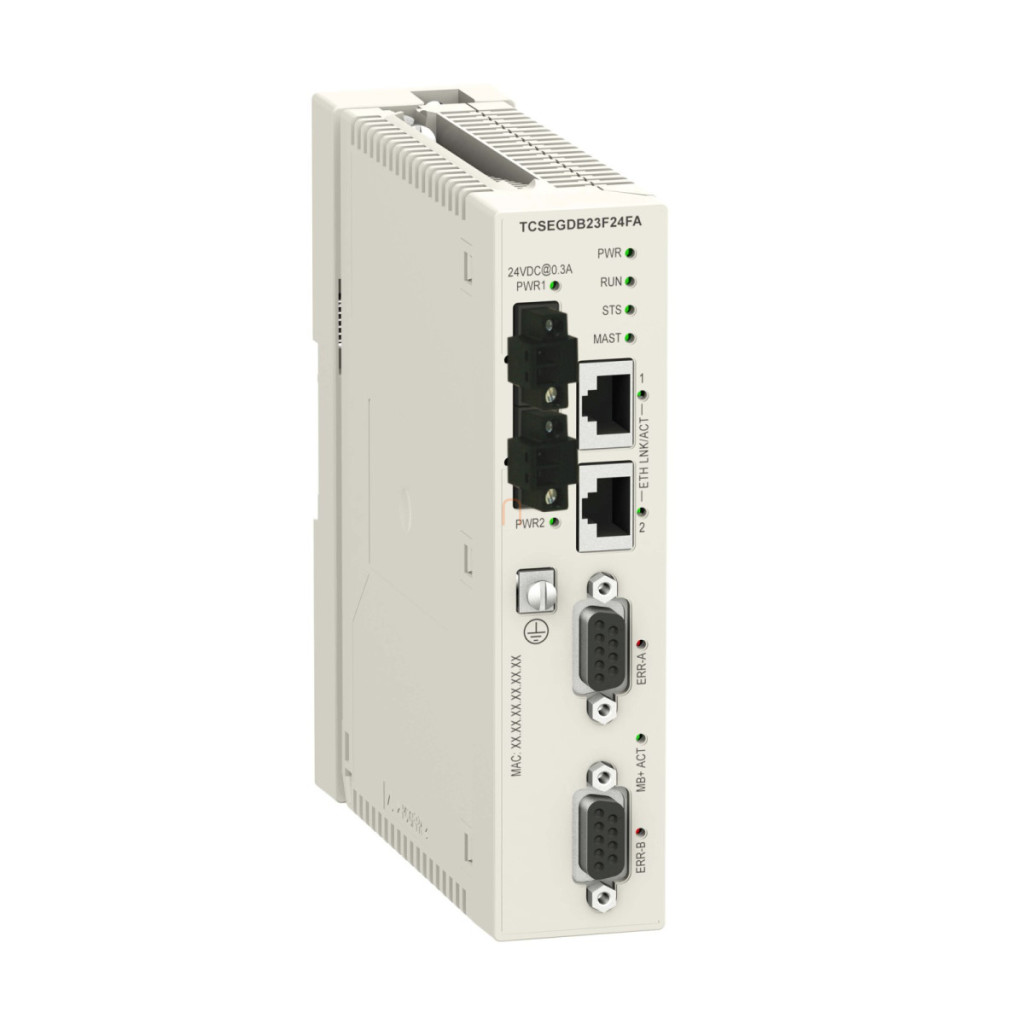

Modulul proxy Schneider Electric TCSEGDB23F24FK Modbus Plus este un dispozitiv profesional de comunicații industriale care, ca parte a seriei Modicon X80, oferă o soluție excelentă pentru interconectarea între rețelele Ethernet Modbus TCP și Modbus Plus. Acest modul cu acoperire conformă este proiectat special pentru a fi utilizat cu platforma de automatizare Modicon M340, asigurând o integrare perfectă cu sistemele existente. Modulul TCSEGDB23F24FK utilizează conexiuni 10/100BASE-T și RS485 ca interfețe fizice, oferind o flexibilitate excelentă în diferite medii de rețea. Utilizează accesul token ring pentru rețelele Modbus Plus și CSMA/CD pentru Modbus TCP. Modulul acceptă cabluri Modbus Plus cu o singură pereche răsucită, precum și cabluri Modbus TCP de categorie 5 cu pereche răsucită ecranată (STP), asigurând o calitate adecvată a transmisiei. În ceea ce privește viteza de comunicare, TCSEGDB23F24FK Modbus Plus oferă o viteză de 1 Mbit/s pentru un bus de 450 de metri pe segment sau un bus de 1800 de metri cu 3 repetoare. Pentru Modbus TCP, se pot atinge viteze de 10-100 Mbit/s pe o lungime de magistrală de 100 de metri fără repetoare. Modulul poate gestiona până la 128 de dispozitive server, oferind o scalabilitate excelentă pentru sisteme mai mari. Modulul oferă diverse servicii de comunicare, cum ar fi mesagerie Modbus TCP și Modbus Plus, controlul configurației, diagnosticare, server Modbus Plus (scanat de PLC), FDR, gestionarea rețelei SNMP, variabile de citire/scriere, date globale și dialog peer cop. În ceea ce privește conectivitatea, modulul are 2 conectori Ethernet TCP/IP RJ45 pentru Modbus TCP și 2 conectori Modbus SUB-D 9 pentru Modbus Plus. Dispozitivul consumă 300 mA cu o sursă de alimentare externă de 24 V CC. Formatul său fizic este standard, ceea ce facilitează instalarea sa într-un rack. Modulul Schneider Electric TCSEGDB23F24FK are parametri de mediu remarcabili, cu o temperatură de funcționare cuprinsă între -25 °C și 70 °C și o temperatură de depozitare cuprinsă între -45 °C și 85 °C. Este operațional la niveluri de umiditate relativă între 10% și 95% fără condens. Modulul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării și este prevăzut cu un strat de protecție Humiseal 1A33.
Date tehnice modul proxy Schneider Electric TCSEGDB23F24FK Modbus Plus
Caracteristici cheie
Familia de produse: Platforma de automatizare Modicon M340
Tipul produsului: Modul proxy Modbus Plus
Tipul structurii: Bus industrial
Caracteristici de comunicare
Gateway de comunicare: Ethernet între Modbus TCP și Modbus Plus
Compatibilitate produs: PLC M340
Interfață fizică: 10/100BASE-T, RS485
Metodă de acces: Token ring Modbus Plus, CSMA/CD Modbus TCP
Mediu de transmisie: Cablu cu pereche torsadată Modbus Plus, Modbus TCP Categorie 5 pereche torsadată ecranată (STP)
Caracteristici de transmisie
Viteză de transmisie: 1 Mbit/s, magistrală de 450 m pe segment pentru Modbus Plus
1 Mbit/s, magistrală de 1800 m cu 3 repetoare pentru Modbus Plus
10...100 Mbit/s, magistrală de 100 m pentru Modbus TCP fără repetor
Număr de dispozitive server: 128
Servicii de comunicare
Mesagerie Modbus TCP
Mesagerie Modbus Plus
Control configurație
Diagnosticare
Server Modbus Plus (scanat de PLC)
FDR
Gestionare rețea SNMP
Variabile de citire/scriere
Date globale
Dialog peer cop
Conexiuni
Tip conexiune integrată: 2 Ethernet TCP/IP - RJ45 pentru Modbus TCP
2 Modbus - SUB-D 9 pentru Modbus Plus
Consum curent: 300 mA 24 V CC extern
Format modul: Standard
Caracteristici de mediu
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -45...85 °C
Umiditate relativă: 10...95% fără condensare
Altitudine de funcționare: <= 2000 m
Tratament de protecție: Acoperire conformă Humiseal 1A33
Dimensiuni fizice
Lățime: 40,39 mm
Înălțime: 150 mm
Adâncime: 116,7 mm
Notă importantă
Data de întrerupere: 31 decembrie 2026.
Data încetării serviciului: 31 decembrie 2034.
